适配小米MI3的镂空散热3D打印手机保护壳

　　日常做消费电子周边的3D打印适配结构时，最先要卡准的就是原机的安装边界，这款适配小米MI3的保护壳，建模阶段完全参照真机的外轮廓公差做基准，壳体内侧预留0.15mm的装配间隙，既不会因为3D打印的层纹导致装机卡滞，也不会因为间隙过大出现佩戴松垮晃动的问题。壳体边缘做了0.8mm的全包止口，刚好卡在手机中框的倒角位置，装机后不会出现边缘翘边的情况，四个边角位置做了1.2mm的加厚缓冲结构，日常跌落时能先于手机中框接触受力面，分散冲击能量，避免边角磕碰掉漆或者屏幕碎裂。

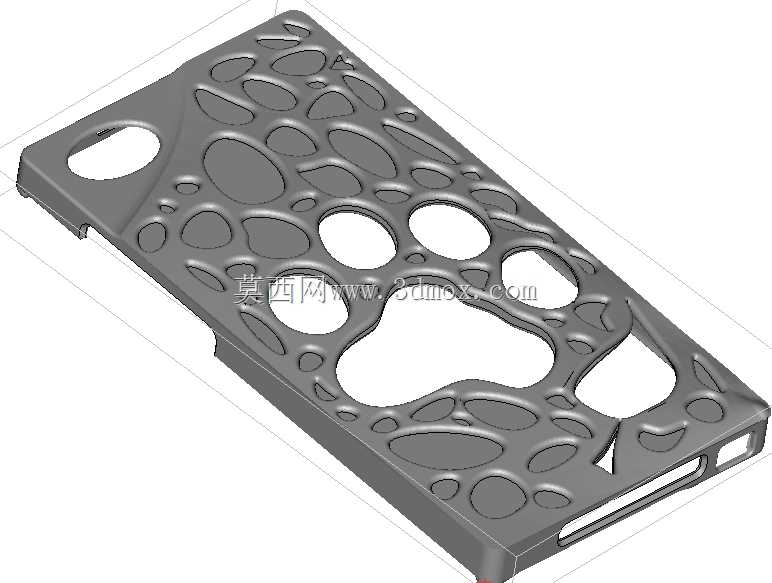

　　结构设计上没有做全封闭的壳体造型，而是采用了不规则椭圆镂空的排布方案，这种排布不是随意的曲面堆砌，首先要避开手机内部的发热集中区域对应的背部位置——小米MI3的处理器、电源管理芯片都集中在背部中上区域，这部分的镂空开孔做了加大处理，最大的异形开孔刚好对应核心发热区，日常使用时热量可以直接通过开孔散出，不会像全封闭壳那样把热量闷在壳和手机背板之间，导致长时间高负载使用时降频。其余区域的镂空大小做了梯度变化，靠近摄像头、侧边按键、底部接口的位置，开孔尺寸收窄，保证壳体的结构强度，不会因为开孔过多导致壳体受力易裂。

　　开孔的位置精度是这类配件建模的核心要点，背部左上角的摄像头开孔做了精准对位，开孔边缘做了0.3mm的凸起围边，摄像头装入后，围边高度比镜头玻璃高出0.5mm，手机平放在桌面时镜头不会直接接触桌面摩擦刮花。底部的充电接口、扬声器出音孔位置都做了精准避让，不会出现插充电头卡壳、扬声器声音被遮挡发闷的问题，侧边的按键位置虽然做了镂空，但保留了按键对应的定位凸点，按压时不会出现按键塌陷或者按不动的情况。

　　从3D打印的生产适配角度来说，这个壳体的建模做了全圆角过渡，所有开孔边缘、壳体棱边都做了R0.2以上的圆角处理，打印时不需要额外加支撑就能直接成型，不会出现层间剥离或者边角翘曲的问题，壁厚均匀控制在1.2mm，不管是用PLA还是柔性TPU材料打印，都能保证足够的结构韧性，不会因为壁厚太薄容易断裂，也不会因为壁厚太硬导致装机时掰裂。镂空的排布同时兼顾了握持手感，不规则的开孔边缘刚好贴合手指握持时的指腹弧度，长时间握持不会像光滑全封闭壳那样容易打滑，也能减少手部和壳体的接触面积，夏天握持时不容易积汗粘手。

　　实际装机测试时，首先验证装配公差，壳体从手机顶部对齐下压就能顺利装入，拆卸时从边角轻轻撬动就能取下，不会刮伤手机中框的漆面。散热性能方面，连续一小时高负载运行游戏时，带壳的背部温度比用全封闭PC壳低3-4℃，热量不会在壳内积聚。结构强度上，1米高度自由跌落至水泥地面的测试中，壳体边角先接触地面，没有出现开裂，手机中框和屏幕都没有出现磕碰损伤。日常使用时，镂空结构不会积累灰尘，脏污时直接用水冲洗就能清理干净，不会像网格纹壳那样在缝隙里积灰难以擦拭。

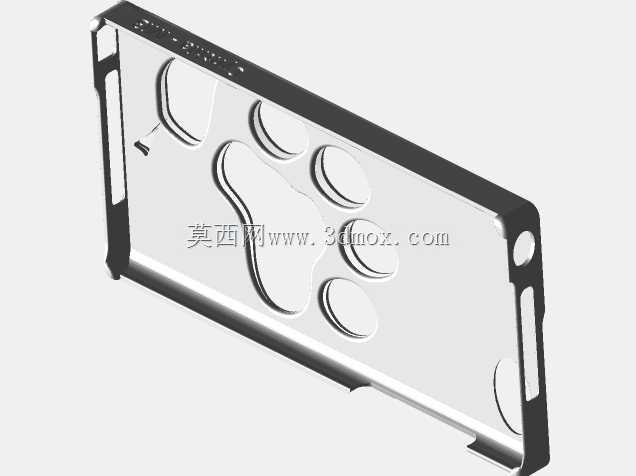

　　建模过程中，壳体的背部曲面完全贴合小米MI3的背部弧度，不会出现局部拱起或者贴合不严的问题，所有镂空的边缘都做了向内的微倒角，握持时不会有割手的毛边感，就算是用FDM打印机打印，只要做好层厚设置，表面处理后就能达到不错的手感。这种镂空结构的设计思路，也可以复用到其他型号手机的保护壳设计中，只需要调整对应机型的轮廓尺寸、开孔位置，再根据不同机型的发热区域调整镂空的大小和排布，就能快速适配不同的数码产品防护需求，对于3D打印定制化配件来说，这种结构既省材料，打印时间短，又能兼顾防护和散热的核心需求，比全封闭壳的实用性更强，也更能体现3D打印定制化的优势，不需要开模就能快速调整结构，针对不同用户的握持习惯调整镂空的位置和大小，满足个性化的使用需求。
