PK标识浮雕式3D打印铭牌结构设计

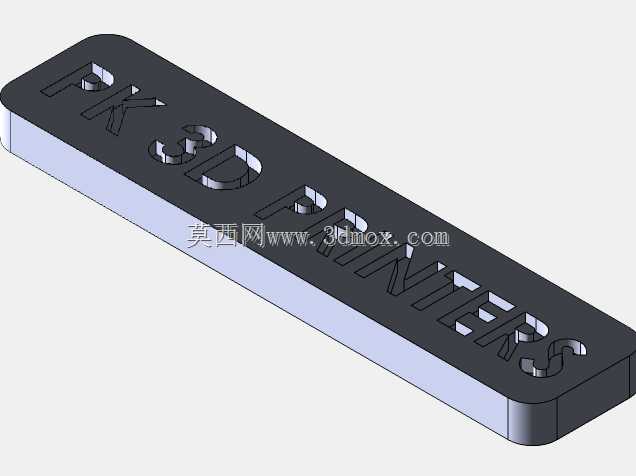

　　这款带立体浮雕字符的长条状构件，是面向桌面级FDM3D打印场景设计的标识类打印样件，也可直接作为设备附属标识牌使用，在创客空间、3D打印服务门店、职业院校增材制造实训场景中都有很实际的应用价值。很多3D打印从业者在给客户做样件展示、设备开机自检、新耗材性能测试的时候，都需要一个结构简单但能覆盖常见打印特征的测试件，这款构件刚好能满足这类需求，同时完成后还能直接作为门店或设备的标识牌使用，不会像普通测试件那样打印完成后就失去使用价值。从结构设计逻辑来看，整体采用带圆角的长条形薄块基体，基体厚度控制在10mm左右，长度方向根据字符排布设置为180mm，宽度为40mm，四个边角做R5的圆角过渡，既避免打印过程中尖角位置出现翘边，

　　也能防止使用过程中锐边划手，安装时可直接通过背胶粘贴在设备外壳、工作台立面，也可在基体两端预留沉孔通过螺丝固定，安装边界灵活，不需要额外设计复杂的连接结构。字符部分采用凹陷内嵌加凸起轮廓的组合设计，也就是“PK 3D PRINTER”的字符轮廓比基体上表面低2mm，字符本身的立体笔画比凹陷底面高出1.5mm，这种结构在打印时不需要额外添加支撑，不管是PLA、PETG还是ABS耗材都能顺利成型，不会出现悬空结构导致的拉丝、塌边问题，同时这种凹凸组合的结构比单纯平面印刷的标识耐磨性能更好，在车间、实训场地这类有频繁擦拭、磕碰的场景下，标识内容能长期保持清晰，不会像贴纸那样出现起边、脱落、字迹磨损的问题。

　　设计过程中特意将字符的笔画宽度统一设置为3mm，字符之间的间距保持在4mm以上，避免小尺寸打印时笔画粘连，同时字符的所有转角都做了R0.8的圆角过渡，既符合3D打印的成型工艺特性，减少喷嘴在小转角位置的振动导致的打印瑕疵，也能让立体字符的光影效果更柔和，在不同角度的光照下都能清晰识别字符内容。很多初次接触3D打印的用户，往往会忽略打印件的功能复用性，打印的测试件用完就丢弃造成耗材浪费，这款构件在设计之初就兼顾了测试功能和实用功能：打印过程中可以测试设备的Z轴定位精度，观察首层附着效果，测试不同层高下的字符细节表现力，验证耗材的 bridging 性能，打印完成后不需要后处理或者只需要简单去除毛边就能直接作为标识牌使用，

　　不管是贴在3D打印机的机身正面作为设备标识，还是放在展示柜里作为3D打印工艺的展示样件，或是作为定制化小礼品送给客户，都能发挥实际作用。从安装适配性来看，基体的背面设计成完全平整的平面，平面度公差控制在0.2mm以内，不管是用双面胶粘贴、磁吸固定还是螺丝锁附，都能和安装面完全贴合，不会出现翘角、晃动的问题；如果用户需要调整尺寸，也可以直接在建模软件里对基体长度、字符内容进行参数化修改，不需要重新绘制整体结构，适配不同的安装空间和标识内容需求。在实际打印测试中，采用0.2mm层高、20%填充率的参数打印时，整体成型时间不到1小时，耗材用量仅15g左右，打印成本极低，同时成型后的构件表面质量稳定，字符轮廓清晰，边角没有明显的层纹堆积，不管是用来做新员工的3D打印操作培训样件，还是给客户展示FDM打印的精度水平，都能达到很好的效果。不同于市面上常见的纯几何形状3D打印测试件，这款带标识内容的构件把工艺测试和实际使用需求结合在一起，没有多余的冗余结构，每一处结构设计都对应实际使用场景的需求：圆角设计兼顾打印工艺和使用安全，凹凸字符结构兼顾无支撑打印和耐磨标识需求，平整背面兼顾多种安装方式的适配性，统一的笔画宽度兼顾打印成型质量和识别清晰度，不管是3D打印爱好者自己使用，还是打印服务门店做样件展示，或是实训教学做操作练习，都是非常实用的一款结构设计。
