低成本五自由度关节型机械臂基座结构

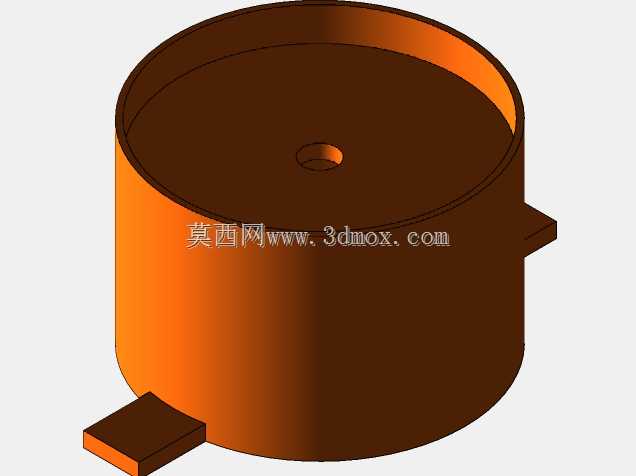

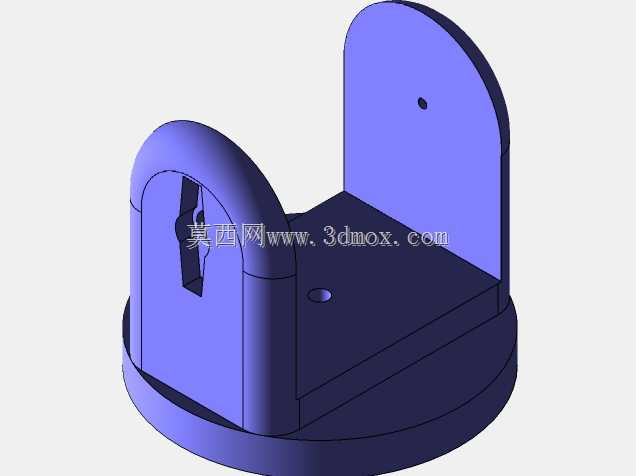

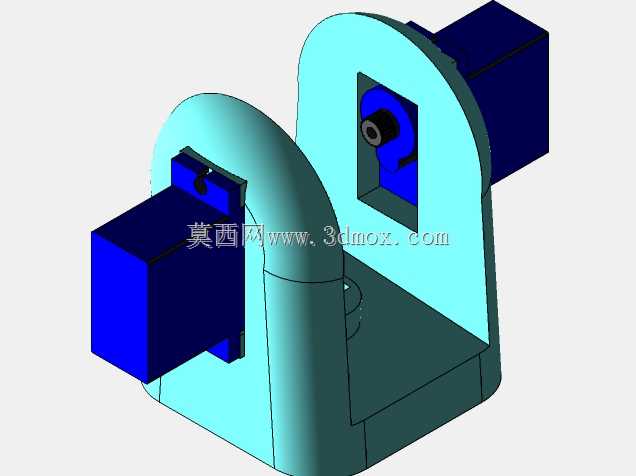

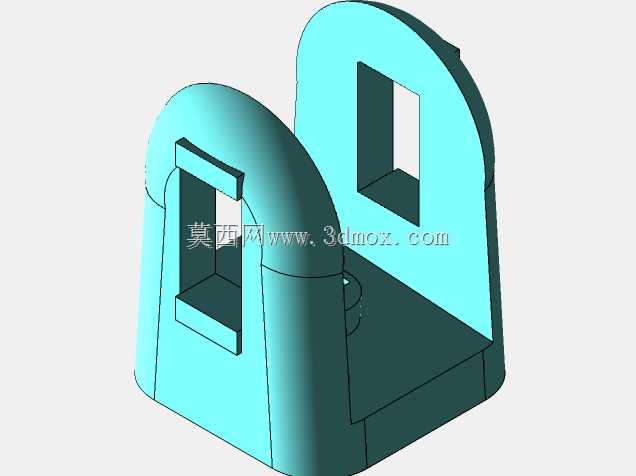

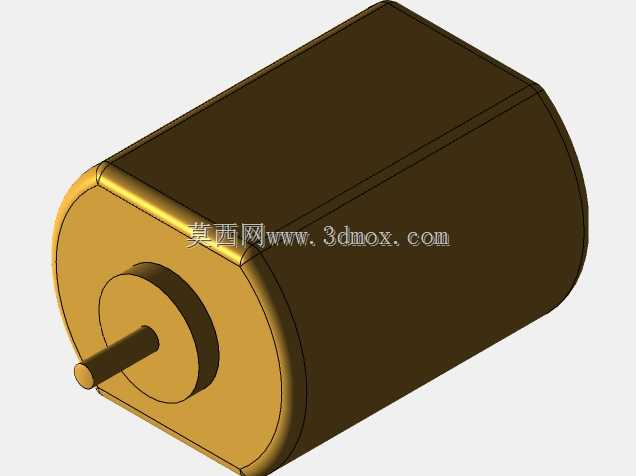

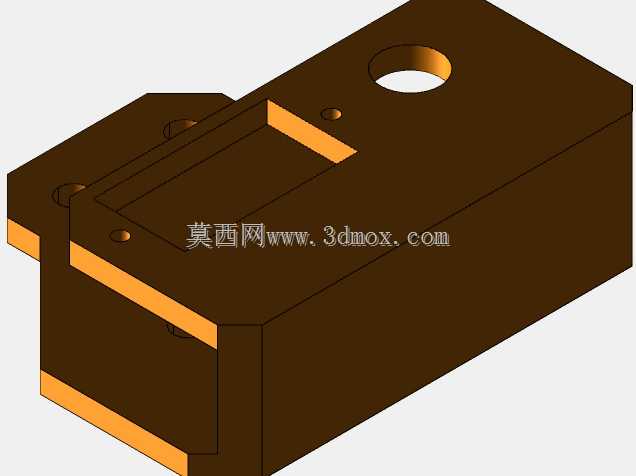

　　本次呈现的五自由度机械臂结构，核心定位是面向小型教学实训、桌面级轻载作业场景的低成本执行方案，整体设计从成本控制出发，在满足基础动作覆盖能力的前提下，尽可能压缩加工与物料投入，整套结构的物料成本控制在较低区间，适配个人DIY、院校基础实训、小型工位重复性轻载操作的实际需求。从结构布局来看，当前展示的是机械臂的回转基座部分，作为整套臂体的承载基础，基座采用圆筒式腔体结构，内部预留了舵机或小型减速电机的安装空间，腔体顶部中心的通孔为回转支承的走线与轴系安装位，两侧伸出的凸台结构为基座与下部安装面的固定连接位，可通过螺栓直接固定在桌面、工装台或者移动小车上，安装边界清晰，不需要额外定制复杂的安装转接件，

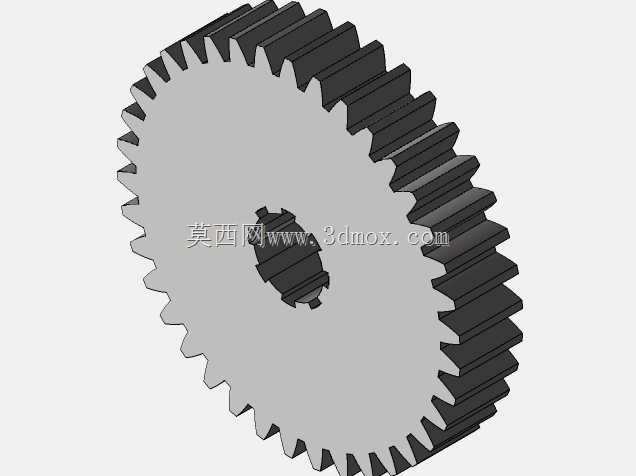

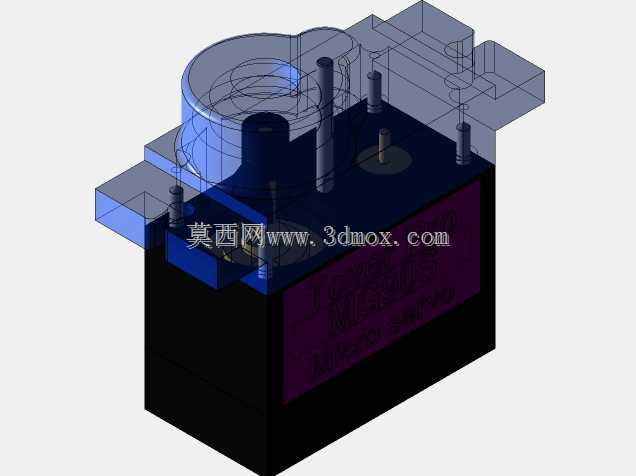

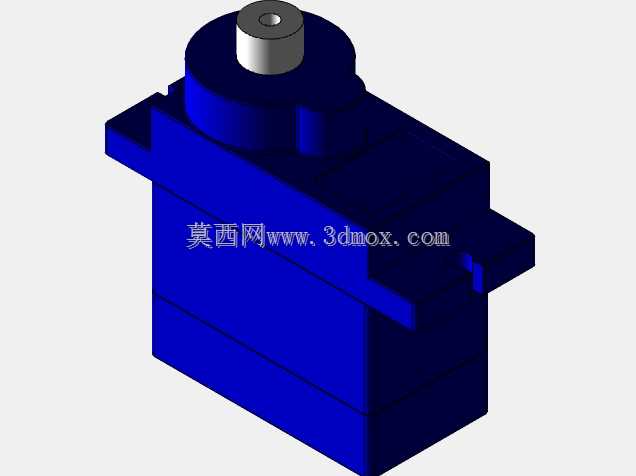

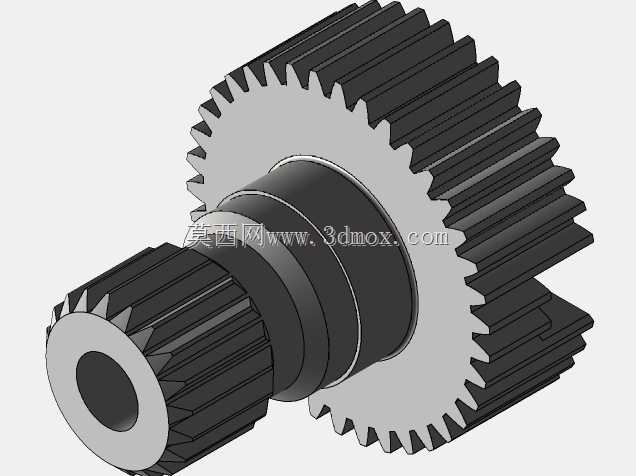

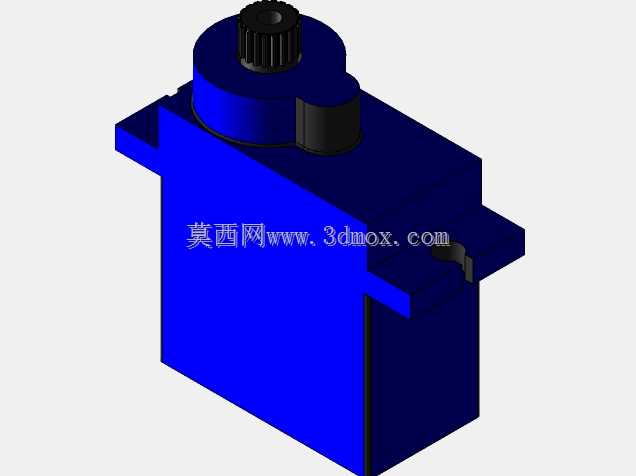

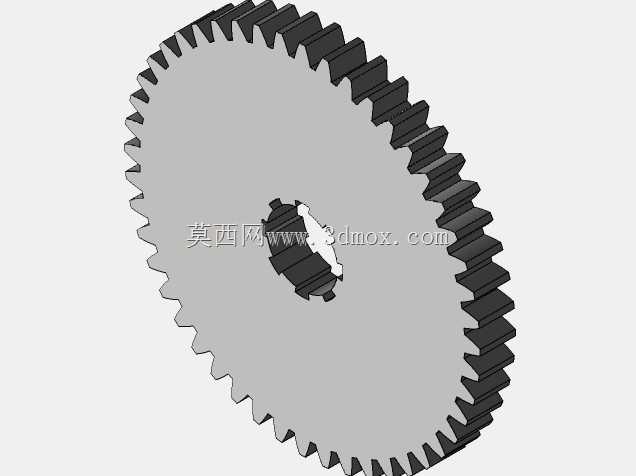

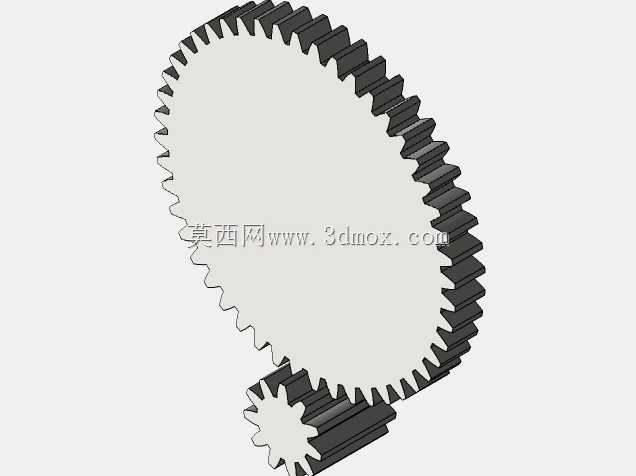

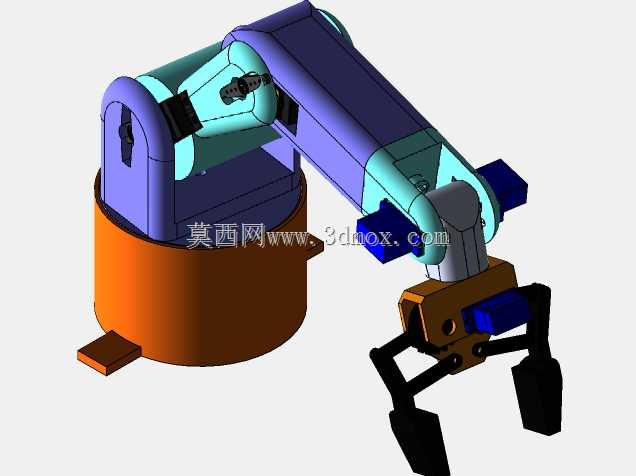

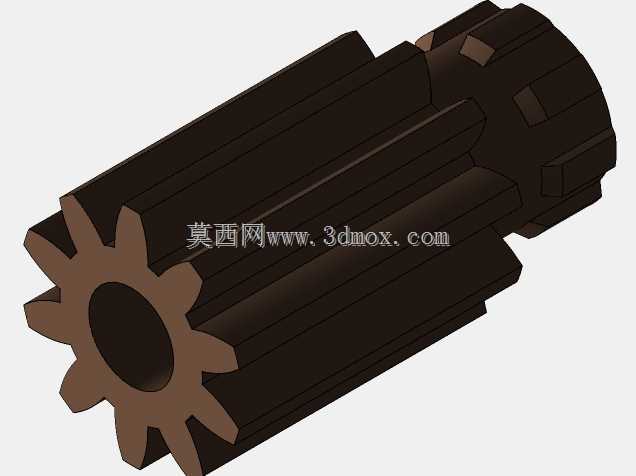

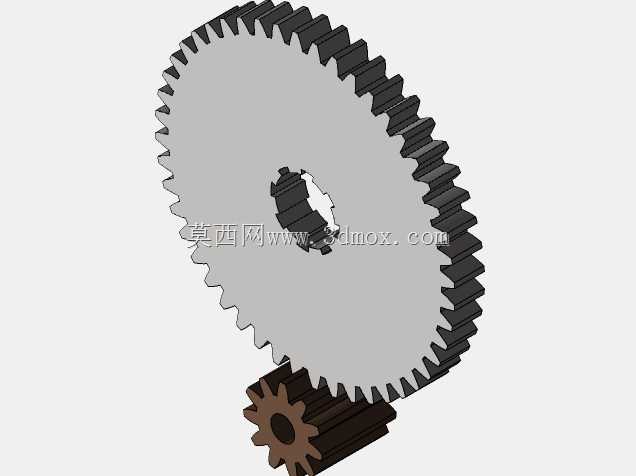

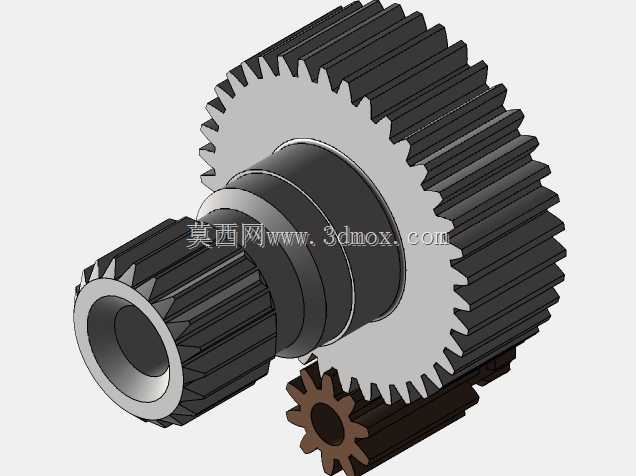

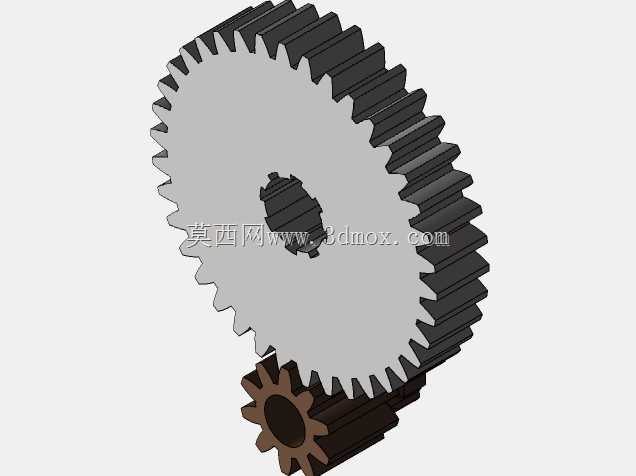

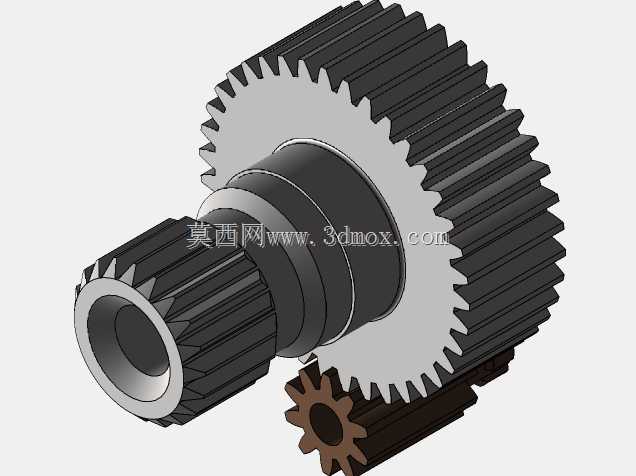

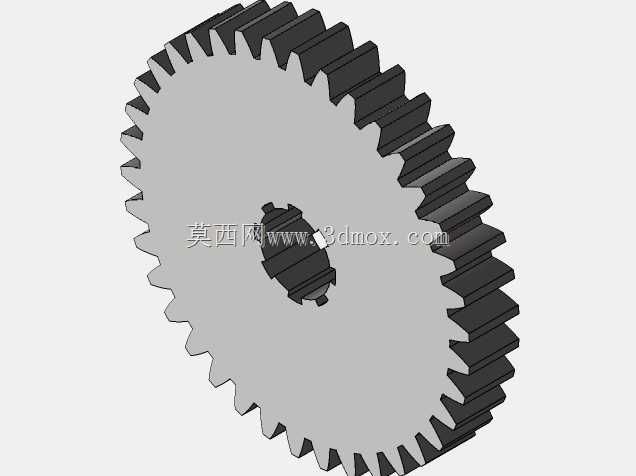

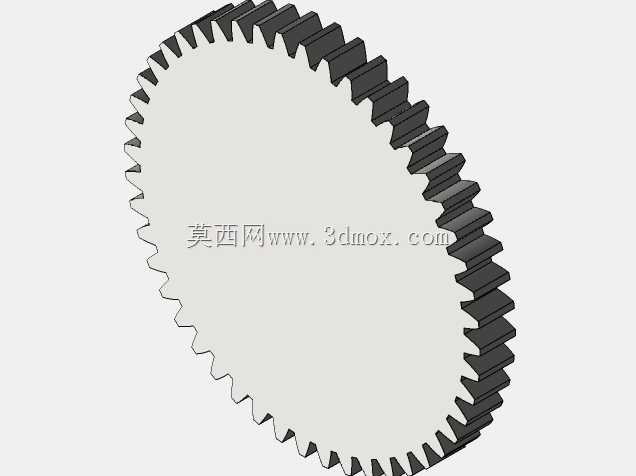

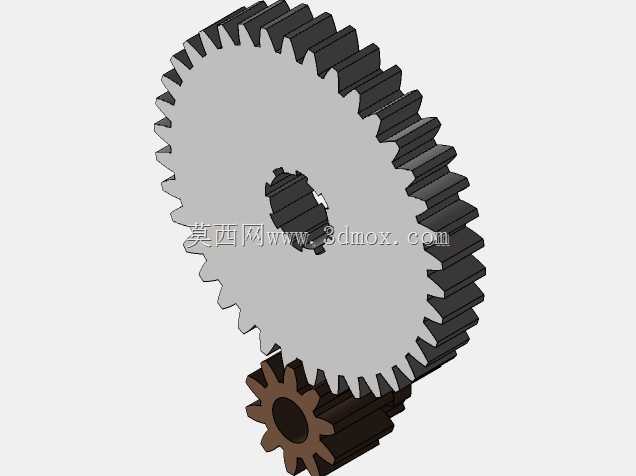

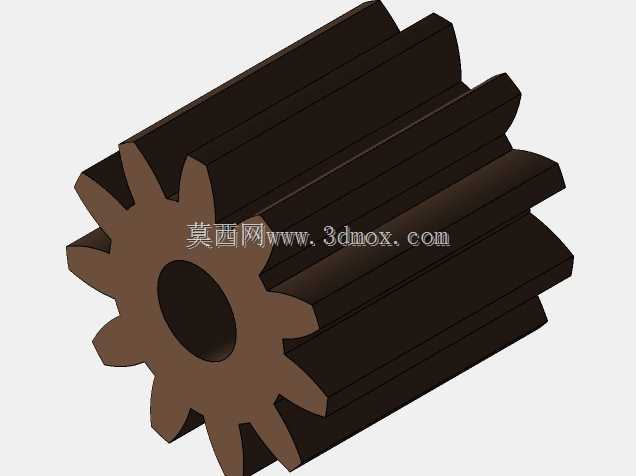

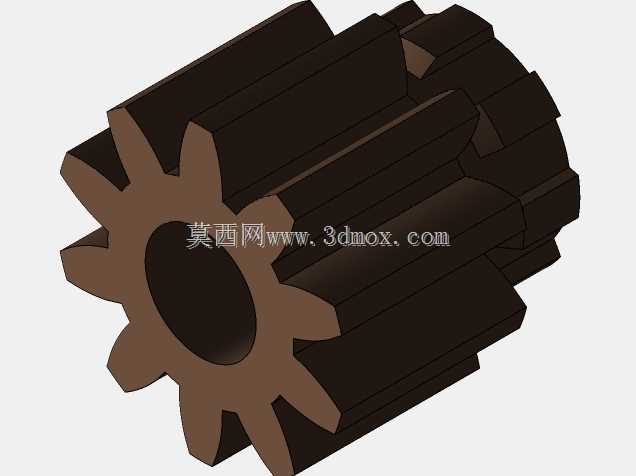

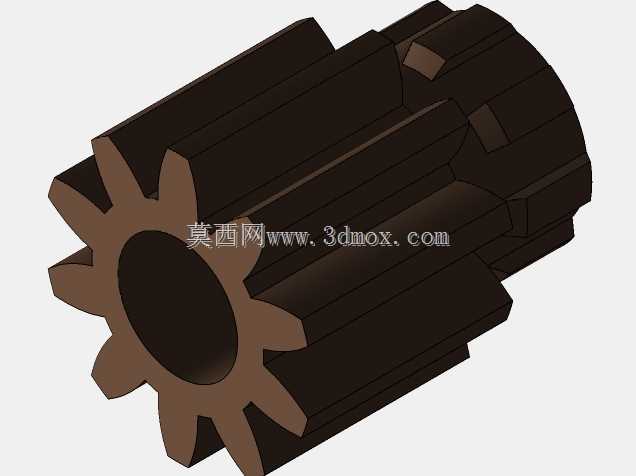

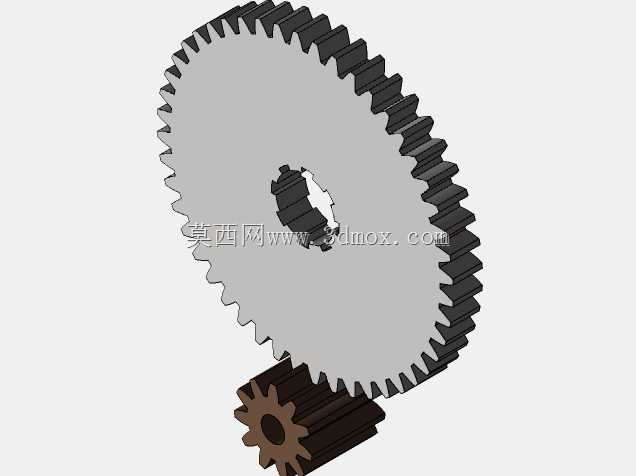

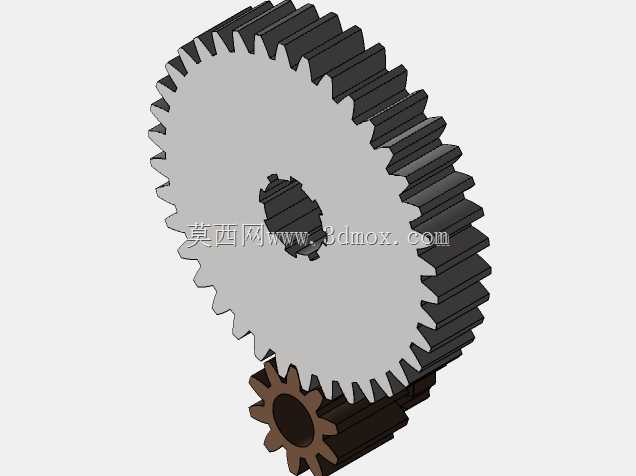

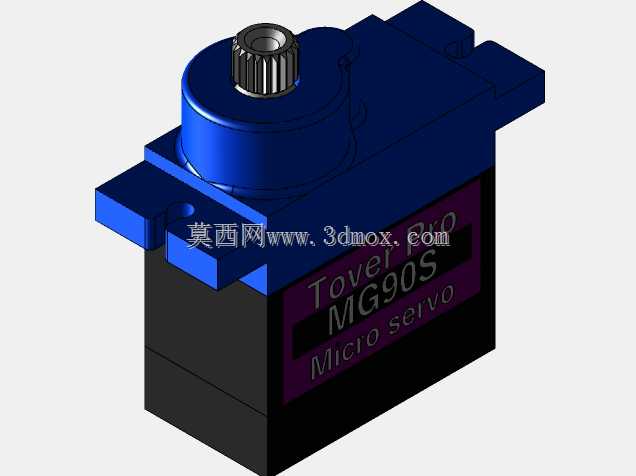

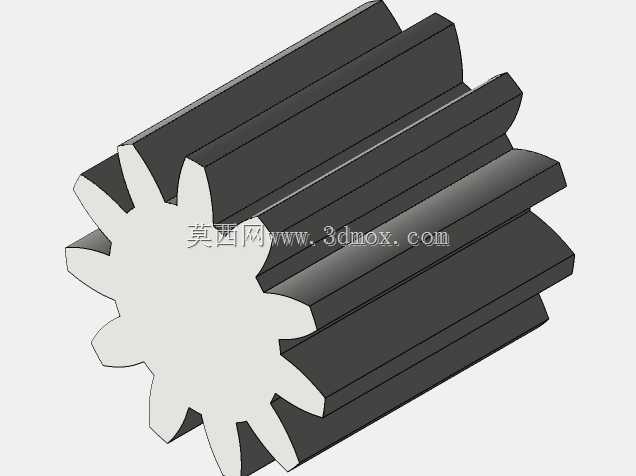

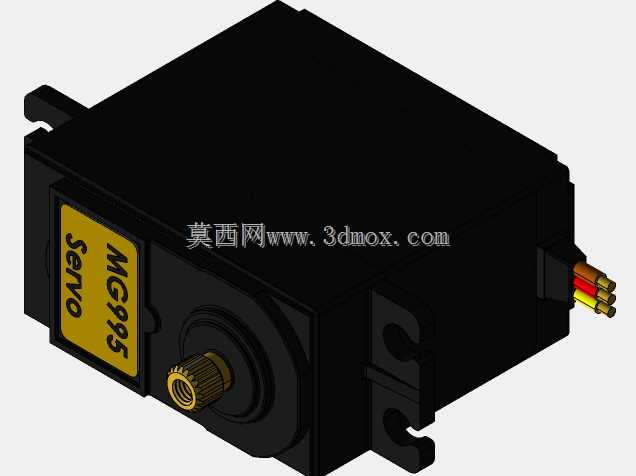

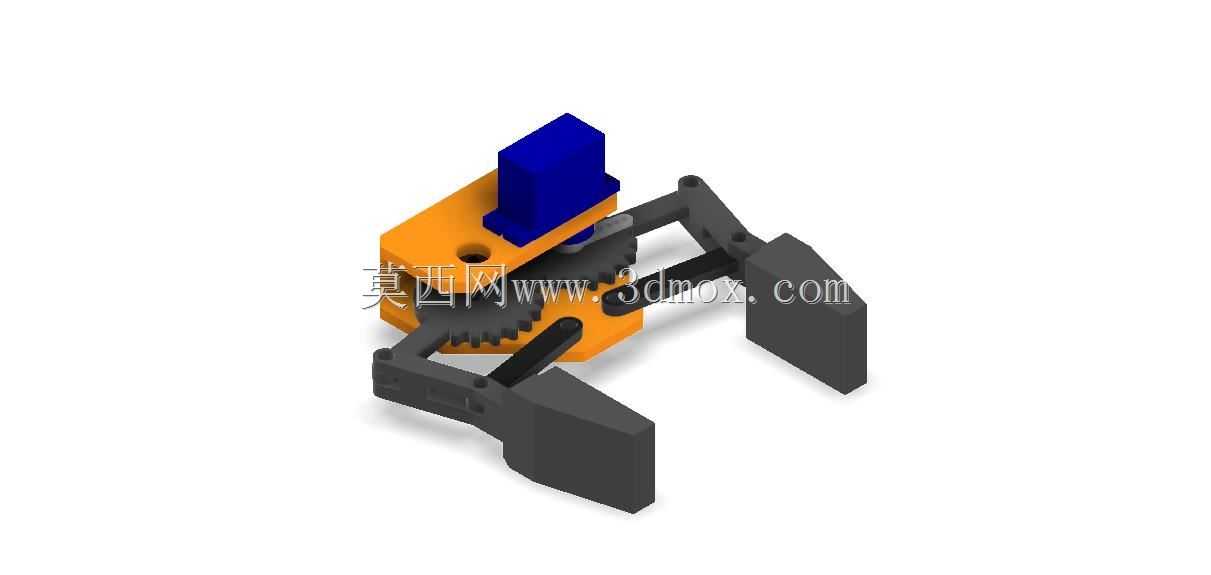

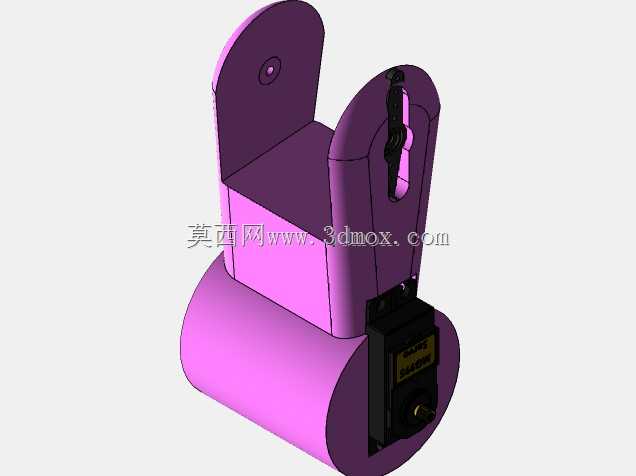

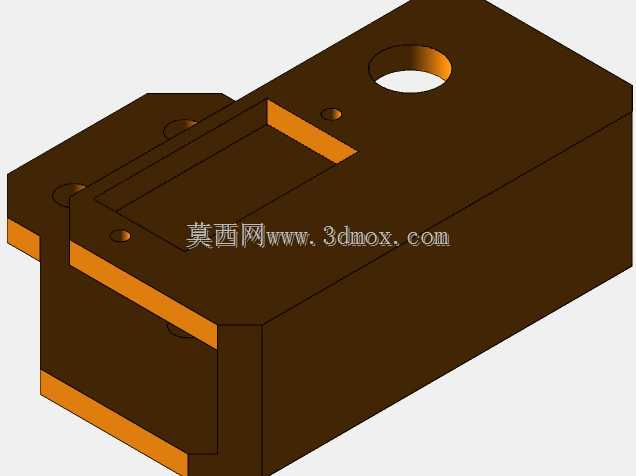

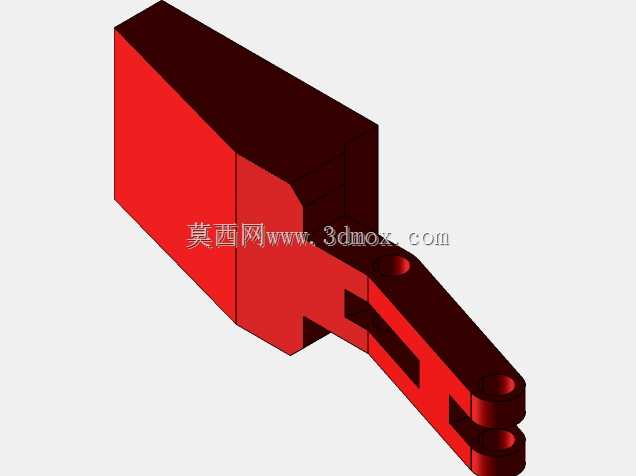

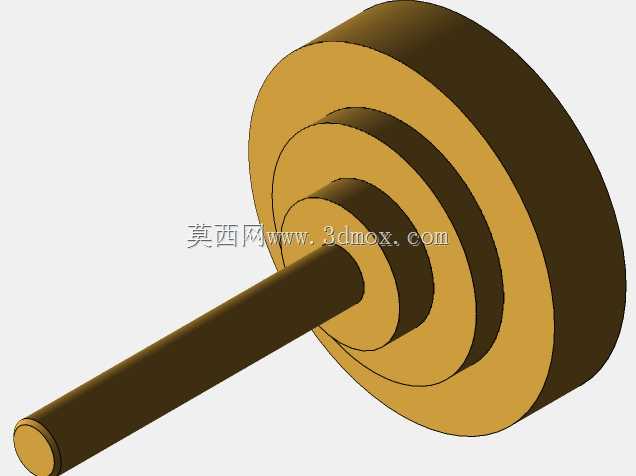

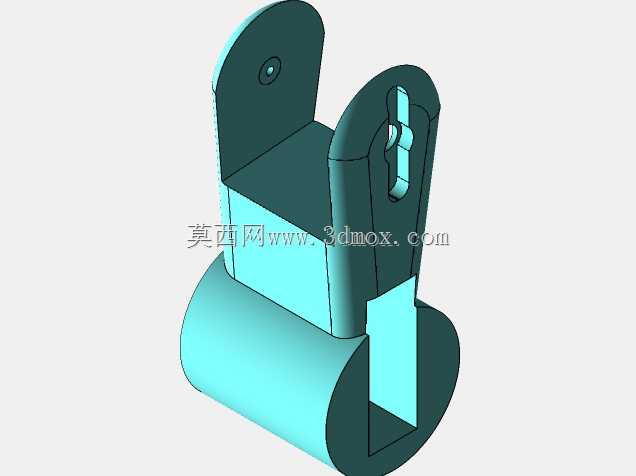

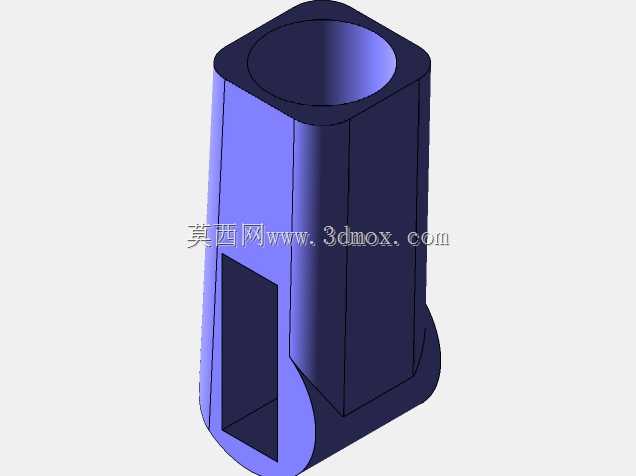

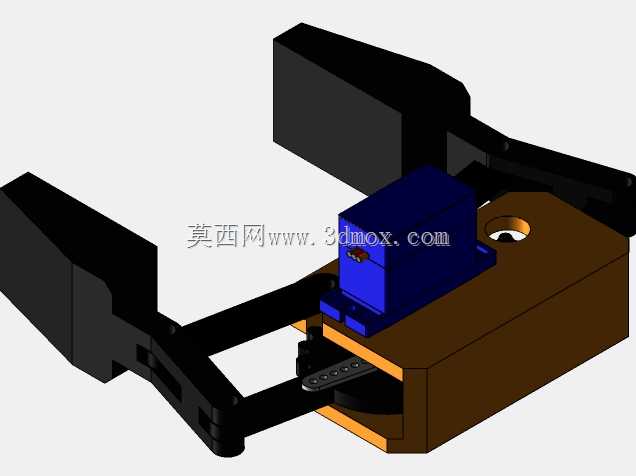

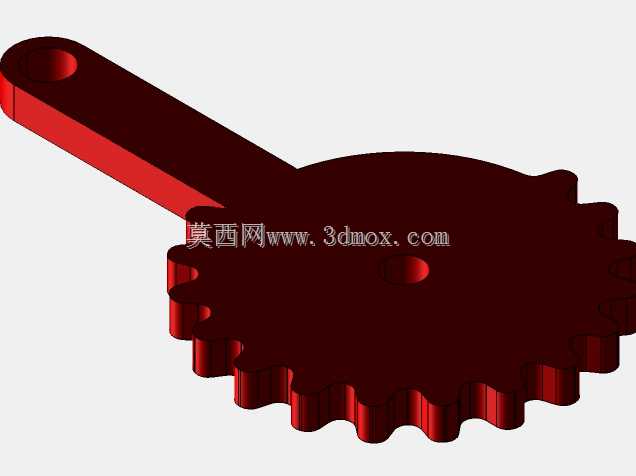

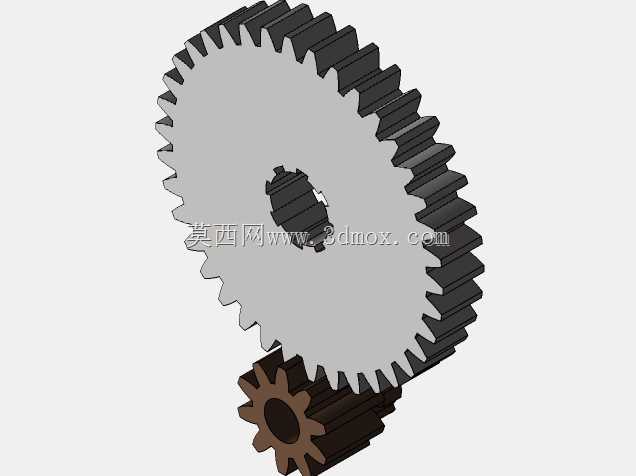

　　普通的型材台面或者木质工作台都可以完成固定，适配性较强。整套臂体设置五个自由度，分别覆盖基座水平回转、大臂俯仰、小臂俯仰、腕部俯仰、末端回转的动作范围，能够完成半径300毫米作业范围内的物料拾取、简单搬运、点位移动等基础动作，负载能力适配100克以内的轻载物件，完全满足教学演示、电子元件分拣、小型工件移位这类场景的使用需求，不会出现大负载机械臂成本过高、结构冗余的问题。设计过程中优先选用标准件与通用耗材，传动部分采用齿轮啮合传动搭配舵机直驱的方案，减少了定制加工件的数量，大部分结构件都可以通过FDM3D打印完成制作，打印耗材选用常规PLA材料即可，不需要使用高强度工程塑料，进一步压缩了制作门槛与成本。

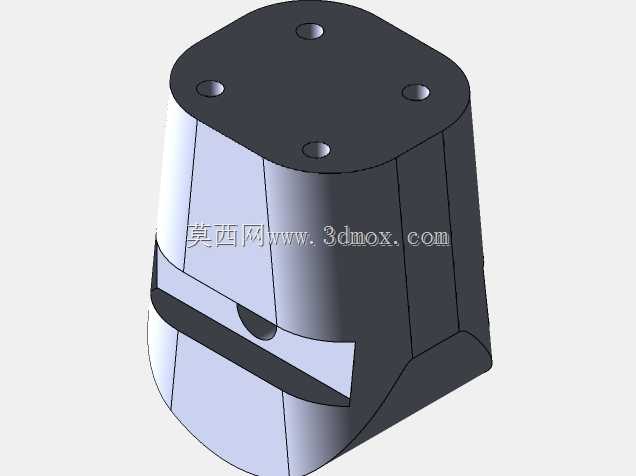

　　基座的圆筒式结构一方面可以将驱动元件、走线全部收纳在腔体内部，避免外部走线干涉臂体回转动作，另一方面圆筒结构的受力均匀性更好，在臂体伸展到最大半径时，基座的受力分布更合理，不会出现方形基座边角应力集中的问题，同时圆筒结构的打印难度更低，不需要额外添加过多支撑，打印成品的表面质量更容易控制。从安装边界来看，基座底部直径控制在120毫米左右，整体高度80毫米，固定凸台的安装孔距为140毫米，采用M4螺栓即可完成固定，对安装面的平面度要求不高，普通加工面的平面度误差在1毫米以内都可以正常安装使用，不需要额外做刮研或者调平处理。在实际应用场景中，这类低成本五自由度机械臂可以搭配简单的开源控制板，完成基础的示教再现动作，

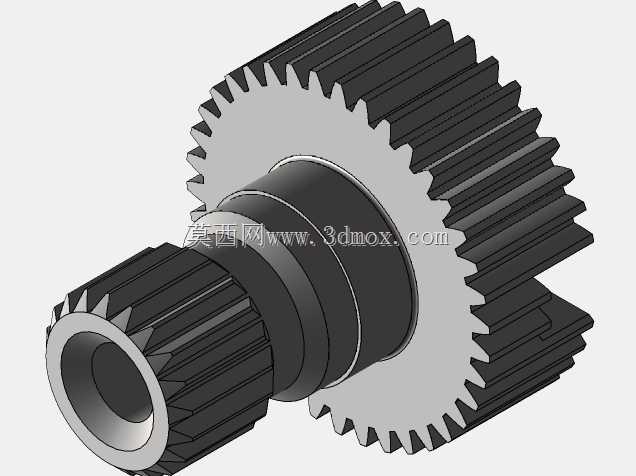

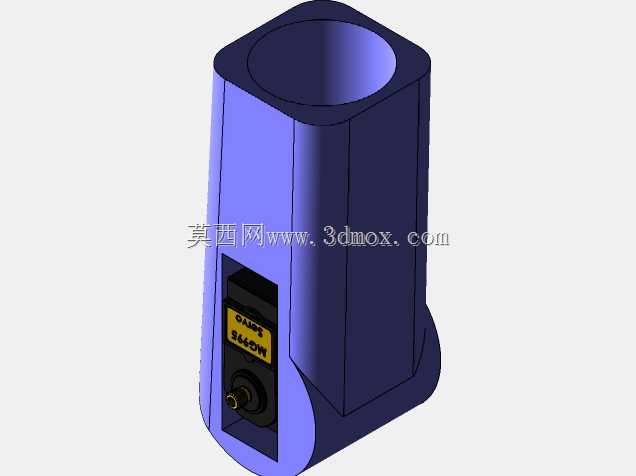

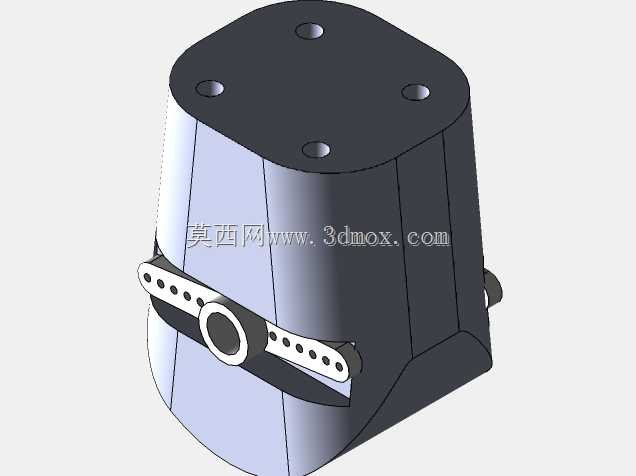

　　用于职业院校的机械原理实训、机器人入门教学，也可以部署在小型创客工位，完成3D打印成品的取件、电子元件的插件辅助等简单重复性工作，相比工业级六轴机械臂，它的投入成本极低，维护难度小，不需要专业的编程人员就可以完成基础动作调试，对于入门级使用者非常友好。结构设计上没有采用复杂的谐波减速器或者行星减速器结构，而是直接采用舵机输出搭配齿轮减速的方案，虽然重复定位精度相比工业级设备有差距，但是在轻载、低精度要求的场景下完全够用，同时这种结构的拆装非常方便，某个关节的舵机出现故障时，只需要拆开对应关节的盖板就可以完成更换，不需要拆解整套臂体，后期维护的成本和难度都很低。基座腔体内部预留了足够的走线空间，所有关节的舵机线都可以通过腔体中心的通孔汇总到下部控制箱，不会出现走线外露、随臂体转动缠绕的问题，同时腔体侧壁预留了检修口，不需要拆开基座就可以调整内部舵机的初始位置、紧固传动齿轮的固定螺丝，日常调试维护非常方便。整套结构的设计思路始终围绕低成本、易制作、易维护三个核心点，没有追求过高的参数指标，而是精准匹配入门级场景的实际需求，在功能覆盖和成本控制之间找到了合适的平衡点，对于想要搭建小型机械臂的个人爱好者、需要批量配置实训设备的院校来说，都是非常合适的参考结构。
