装配作业用直角坐标式机械手结构设计

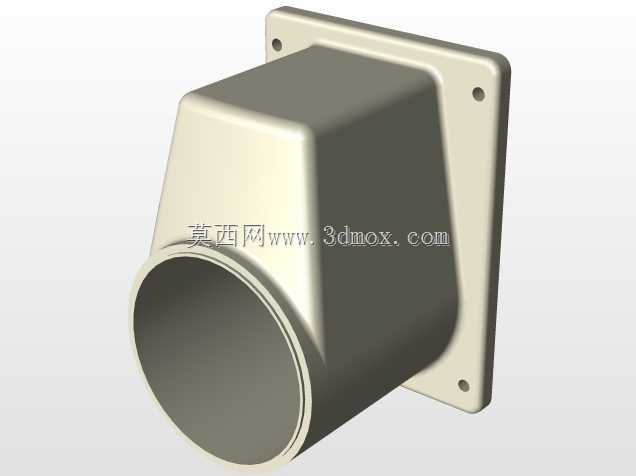

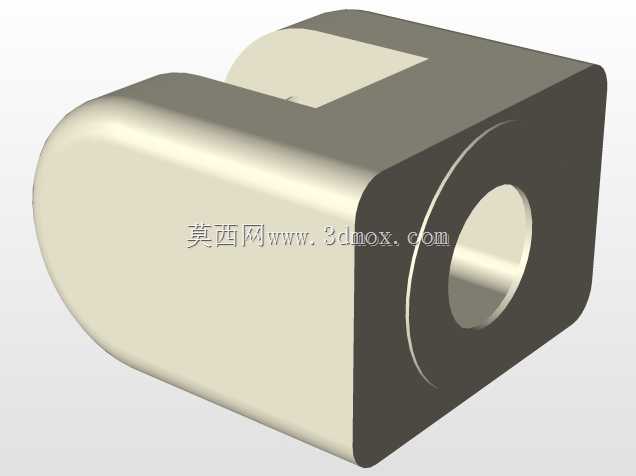

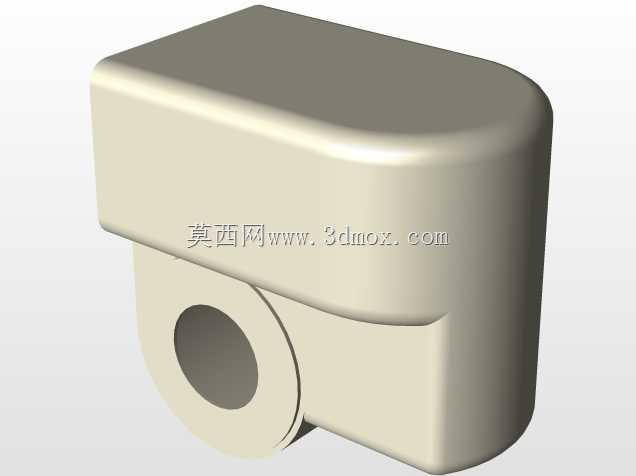

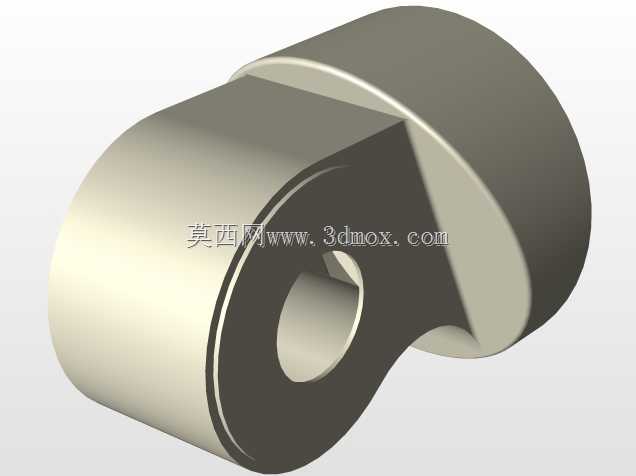

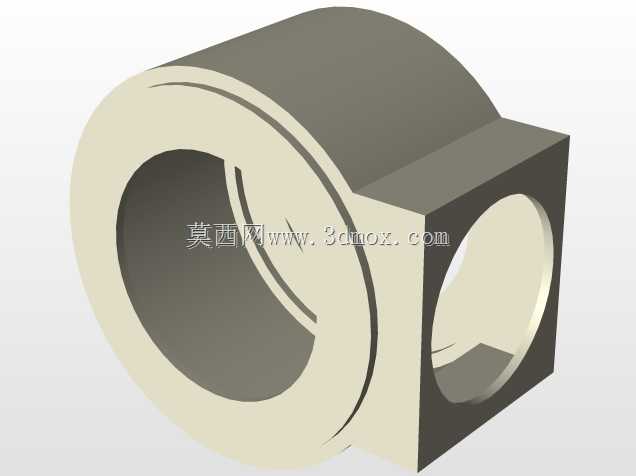

　　这款机械手结构针对小规格零部件装配工位的实际作业需求开发，核心适配电子元器件组装、小型五金件拼接、轻量化工序上下料这类重复定位精度要求高、作业行程固定的生产场景，在3C电子装配线、小型五金加工流水线、实验室自动化试样转运场景中都能匹配对应的作业需求。从结构构型来看，该机械手采用直角坐标式布局，主体支撑结构为大截面方管型材拼接的L型立座，垂直段作为Z向升降的导向基准，水平悬臂段承担X向的直线运动导向，这种构型的优势在于运动解耦性好，每个轴向的运动独立控制，不会出现关节式机械手的运动耦合误差，对于固定节拍的重复装配作业来说，调试难度远低于多关节构型，后期维护时单个轴向的部件更换不需要重新标定全轴运动参数，适配中小批量生产线的快速换产需求。

　　设计阶段优先考虑了安装边界的适配性，整体底座的安装孔位按照常规工业铝型材工作台的标准槽距设置，不需要额外加工过渡连接板就能直接固定在4040/4080系列铝型材搭建的工作台上，垂直立座的高度控制在常规作业人员坐姿操作的视线范围内，既避免了结构过高带来的悬臂抖动问题，也方便现场人员在调试时直接观察末端执行器的作业状态，水平悬臂的伸出长度覆盖常规装配工位的物料取放区间，从料盘位置到装配工装的距离刚好在X向行程范围内，不需要额外增加外部轴拓展行程。

　　功能特性上，该结构预留了末端执行器的标准安装接口，可根据实际作业需求更换夹爪、真空吸盘、电动螺丝刀等不同作业端头，支撑结构的内部预留了走线槽空间，气管、传感器线缆可以全部内置在型材空腔内，避免设备运行过程中线缆外露被剐蹭磨损，运动导向部分采用线性滑轨搭配同步带传动的组合，兼顾了运动速度和定位精度，对于装配作业中常见的0.1mm级重复定位需求可以完全满足，同时同步带传动的噪音远低于齿轮齿条传动，适合在人员密集的装配车间内使用。

　　设计过程中针对装配作业的受力特点做了结构优化，水平悬臂的根部做了加厚加强处理，抵消悬臂伸出状态下的末端下挠变形，垂直立座和底座的连接位置采用了三角加强筋结构，避免高速往复运动时连接位置出现应力松动，所有运动部件的安装基准面都做了铣平处理，保证装配后的直线度和平行度公差控制在机械装配的标准范围内，不需要现场额外做刮研调整就能达到设计的运动精度。

　　从实际应用的角度来说，这类结构的机械手不需要复杂的运动学算法支撑，采用常规的PLC加脉冲输出就能实现控制，对于没有专业机器人调试人员的中小加工厂来说，上手门槛更低，日常维护只需要定期给滑轨加注润滑脂、检查同步带张紧度即可，没有复杂的减速机保养、零点标定等维护流程，在小负载、固定行程的装配作业场景下，投入产出比远高于通用型多关节工业机器人。结构设计时还考虑了安全防护需求，所有运动部件的外侧都预留了防护钣金的安装位，后期可以根据车间安全规范加装透明防护挡板，避免作业人员误触运动部件造成安全事故，底座部分预留了传感器安装孔，可以加装原点开关、硬限位撞块，防止设备调试过程中出现超程碰撞损坏结构件。
