联想TB2 X30L消费级平板外观结构设计

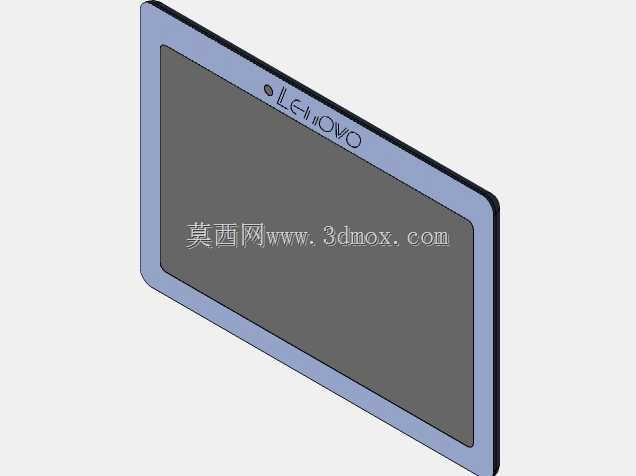

　　这款平板的结构设计首先围绕日常手持握持的使用场景展开，整机采用一体化前框包裹触控屏的结构形式，边框宽度经过反复校核，既保证了屏幕跌落时的缓冲余量，也兼顾了单手握持时拇指的触控覆盖范围，避免窄边框带来的误触问题。前框顶部预留了前置摄像头的安装沉台，沉台深度与摄像头模组的厚度完全匹配，装配后摄像头保护玻璃与前框表面齐平，不会出现凸起积灰或者凹陷易刮花的问题，前框表面的Lenovo标识采用凹印工艺，位置处于横向握持时的视觉中心区域，不会被握持的手指遮挡。

　　从整机的结构边界来看，这款平板的厚度控制适配日常放入挎包、外套口袋的携带需求，侧边的弧度设计贴合手掌的自然弯曲曲线，长时间握持不会产生硌手的压痕，整机的边角采用大圆角过渡，一方面是跌落时能够分散冲击力，降低屏幕碎裂的风险，另一方面也避免尖锐边角在携带过程中刮蹭衣物或者包内其他物品。触控屏作为核心交互部件，与前框的配合采用阶梯式限位结构，屏幕装配时先卡入前框的定位台阶，再通过背胶与中框粘接固定，能够保证屏幕与前框的缝隙均匀一致，同时具备一定的防尘防泼溅能力，日常使用中少量液体泼溅不会直接渗入机身内部损坏电路。

　　在结构设计的思路上，这款产品优先平衡了结构强度与整机重量的关系，中框采用轻量化的结构设计，内部预留了电池、主板、扬声器等核心部件的安装位，各个安装位都设置了对应的定位柱与螺丝柱，装配时能够快速定位，减少组装工序的对位时间，同时各个部件的安装间隙都预留了公差补偿量，避免零部件生产公差导致的装配干涉问题。机身的受力分布经过校核，日常手持握持时的受力点集中在中框的加强筋区域，不会因为握持力度过大导致机身变形挤压屏幕或者内部电路板，屏幕背部对应主板芯片的位置预留了散热间隙，能够将芯片工作产生的热量通过中框均匀散出，避免局部热量堆积导致的性能降频或者外壳烫手问题。

　　从实际应用场景来看，这款平板既可以满足日常影音娱乐、网页浏览的家用需求，也能够适配轻型移动办公的场景，机身的尺寸比例适配多数第三方平板保护套、支架的安装规格，用户可以根据使用需求搭配外接键盘、触控笔等配件，扩展设备的使用场景。接口位置的布局经过优化，集中布置在机身的侧边区域，不会因为插接线材影响手持或者平放使用，按键的凸起高度经过反复调试，既保证按压时的清晰反馈，也不会因为凸起过高导致放在包内被误触触发。整机的装配结构采用模块化设计，屏幕、电池、主板等部件都可以独立拆卸更换，降低了后期维修的难度，各个结构件的配合公差控制在消费类电子产品的通用标准范围内，适配常规的量产加工工艺，不需要特殊的定制加工设备就能够实现批量生产。
