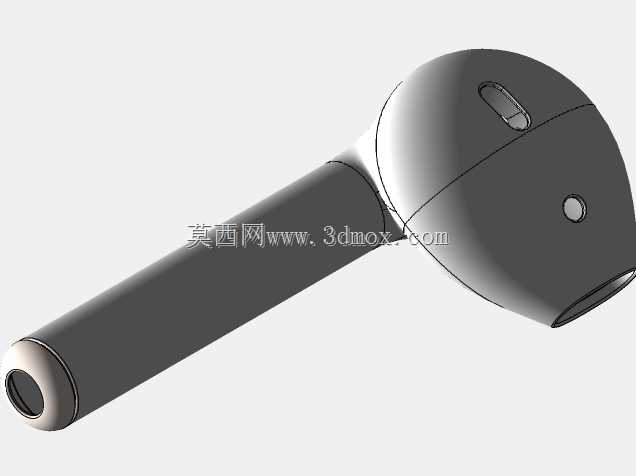

半入耳式真无线蓝牙耳机外观结构建模

　　本次建模的半入耳式真无线蓝牙耳机，是当前消费电子领域应用最广泛的个人音频终端形态，日常通勤、办公通话、运动休闲等场景都能见到这类产品的身影，区别于入耳式耳机的耳道密封设计，半入耳结构依靠耳甲腔与外耳道口的轮廓贴合实现佩戴固定，不会对耳道产生压迫感，长时间佩戴的舒适度优势明显，也因此占据了大众消费级耳机市场的过半份额。从实际功能维度拆解，这款耳机的结构分为两个核心功能区段，长杆状的柄部内置通话麦克风、触控感应模组与电池连接触点，圆润的腔体部分则容纳发声单元、主控电路板与内置锂电池，两个区段的过渡曲面做了连续顺滑处理，没有生硬的棱角转折，既保证了握持取放的手感，也避免了佩戴时棱角挤压耳部皮肤产生不适感。

　　建模过程中首先要处理的是佩戴贴合度的曲面匹配，腔体外侧的球形弧面需要贴合耳屏内侧的轮廓，出音嘴的倾斜角度要匹配外耳道口的自然朝向，角度偏差超过5度就会出现佩戴滑落、出声方向偏移的问题，直接影响实际使用体验。柄部的长度控制在腔体直径的1.6倍左右，这个尺寸既可以给内置的麦克风提供足够的拾音距离，降低腔体振动对通话拾音的干扰，也不会因为柄部过长导致佩戴时重心外移，增加掉落风险。出音嘴位置做了一圈环形的限位台阶，这个结构是用来固定硅胶耳塞套或者防尘网的，台阶的宽度控制在0.8mm，深度0.3mm，既可以保证配件安装后的固定强度，也不会因为台阶过深导致出声通道的有效截面积缩小，影响低频音效的表现。腔体侧面的长条形开孔是泄压孔，

　　用来平衡发声单元工作时腔体内外的气压差，避免振膜因为气压差产生形变失真，开孔的位置避开了与耳部皮肤接触的区域，防止佩戴时皮肤或者汗水堵塞开孔，影响声学性能。腔体端面的圆形开孔是光学检测窗口，内置的红外传感器通过这个窗口检测耳机是否处于佩戴状态，实现摘下自动暂停、佩戴自动播放的功能，窗口的位置做了下沉0.2mm的设计，避免日常使用中表面被刮花，影响传感器的检测精度。建模时所有的曲面都采用G2连续过渡，尤其是柄部与腔体的衔接位置，曲面曲率变化均匀，不会出现曲面褶皱或者曲率突变的问题，既可以保证外观的精致感，也能为后续的结构设计、模具开模提供准确的数模基础。从安装边界来看，这款耳机的最大外径控制在16mm以内，柄部的直径为5.8mm，

　　整体重量可以控制在4g左右，符合半入耳耳机的轻量化设计要求，能够适配绝大多数成年人的耳型尺寸，不会因为尺寸过大导致耳甲腔较窄的用户无法佩戴。细节处理上，所有的外露边缘都做了R0.3mm的圆角处理，没有锋利的锐边，避免佩戴或者取放时划伤皮肤，各个功能开孔的位置都做了拔模角度处理，方便后续注塑生产时的模具脱模，减少生产过程中的不良率。这类耳机的建模不仅要还原外观造型，更要结合实际佩戴的人体工学需求、内部元器件的堆叠空间、生产制造的工艺要求做综合考量，单纯的外观曲面还原无法支撑后续的产品落地，建模过程中需要预留足够的结构间隙，比如壳体的壁厚控制在1.2mm，既可以保证壳体的结构强度，也不会因为壁厚过大占用内部的元器件安装空间，各个功能开孔的位置要与内部PCB板上的元器件位置一一对应，避免出现结构干涉的问题。
