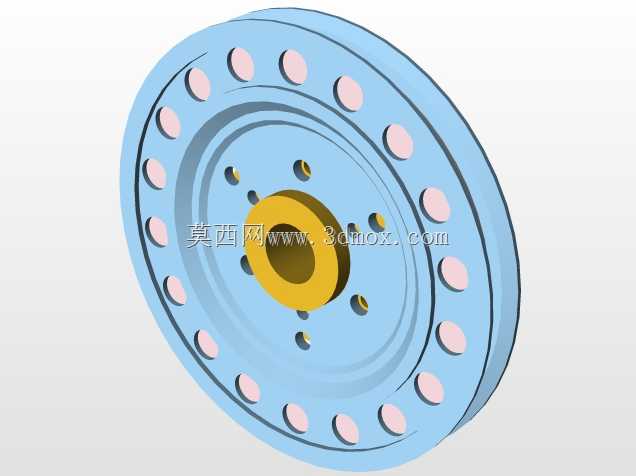

带减重孔的法兰式连接制动盘结构

　　这类带周向均布减重孔的法兰式盘类零件，常应用在中小载荷传动系统的制动与连接工位，既承担轴系与外部负载的扭矩传递作用，也可作为盘式制动器的摩擦副基体，在轻工输送设备、小型工程机械的行走机构、非标自动化生产线的旋转工位上都能见到同结构设计的应用。从实际使用场景来看，这类零件安装在驱动轴输出端，中心带衬套的轴孔与输出轴采用过盈配合加键连接的方式传递扭矩，周向靠近中心的一圈小孔为安装固定孔，用于穿装螺栓将盘体与轮毂或者连接法兰锁紧，避免大扭矩传递时盘体与轴之间出现相对滑移。外圈环形区域的大尺寸通孔为减重设计，在不降低盘体整体结构刚度的前提下，尽可能削减零件自身重量，降低轴系旋转时的转动惯量，减少驱动端的启动负载，

　　同时这些通孔也能在制动过程中起到通风散热的作用，带走摩擦片与盘面接触产生的热量，避免长时间制动时盘面温度过高引发热变形，影响制动精度与摩擦片使用寿命。设计这类盘类零件时，首先要确认安装边界的尺寸约束：中心轴孔的直径需要匹配对应输出轴的轴径，衬套部分的轴向长度要与轮毂的安装位深度匹配，保证装配后盘体不会出现轴向窜动；中心安装孔的分布圆直径要与对接法兰的螺栓孔位完全对应，孔的直径比所用螺栓大0.2到0.5毫米，预留一定的安装调整余量，避免加工误差导致螺栓无法穿装。外圈减重孔的数量与孔径需要经过刚度校核，通常孔的总面积不超过外圈环形区域面积的百分之三十，孔边缘与盘体外缘、内圈台阶的距离不小于单孔直径的零点八倍，

　　防止应力集中导致盘体在高速旋转时出现开裂。盘面的平面度公差需要控制在0.05毫米以内，保证制动时摩擦片与盘面能够完全贴合，避免局部接触导致制动压力不均、摩擦片偏磨的问题。从结构细节来看，中心的黄色衬套部分通常采用耐磨铜合金或者表面淬火处理的钢材制作，与盘体采用过盈压装的方式结合，既可以提升轴孔位置的耐磨性能，长期使用磨损后也可以单独更换衬套，不需要整体更换盘体，降低后期维护成本。盘体主体采用铸铁或者高强度钢材加工，盘面做磨削处理保证表面粗糙度达到Ra1.6以下，减少摩擦片的非正常磨损。周向减重孔的边缘都做了倒角处理，去除加工毛刺，避免旋转过程中孔边的锐边产生风噪，也防止装配维护时划伤操作人员。在实际选型匹配时，

　　需要确认盘体的最大外径是否在制动钳的安装行程范围内，盘体的总厚度要匹配摩擦片的初始间隙，通常装配后摩擦片与盘面的单侧间隙保持在0.1到0.3毫米之间，既保证制动解除时不会出现拖磨，也能保证制动响应速度足够快。这类结构相比实心盘体，重量能够降低百分之二十五左右，转动惯量的降低对于频繁启停的旋转工位来说，能够明显减少驱动电机的峰值扭矩输出，提升设备的运行能效，同时通风散热的效果也比实心盘提升百分之四十以上，适合制动频次较高的使用场景。建模过程中需要重点保证各孔位的位置度公差，尤其是中心安装孔的角度分布误差不能超过0.1度，否则装配时会出现螺栓孔错位的问题；减重孔的轴线需要与盘体端面完全垂直，避免孔壁倾斜导致盘体动平衡超标，高速旋转时出现轴系振动。完成建模后还需要做动平衡模拟，对于转速超过每分钟1000转的使用场景，要在盘体上预留动平衡去重的位置，保证装配后整体的动平衡精度达到G6.3级以上，避免运行时产生异常振动影响设备整体稳定性。
