健身房核心力量训练多功能架结构设计

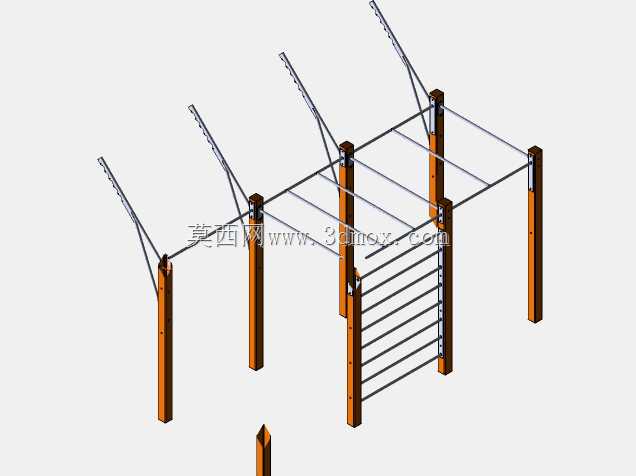

　　这套框架结构主要面向商业健身房、单位体能训练室、社区健身中心这类需要同时承载多人开展复合力量训练的场景，日常使用中可支撑引体向上、弹力带抗阻训练、悬挂系统训练、肋木攀爬等多类训练动作，区别于单功能训练器械，该框架通过模块化的立柱排布预留了多组训练位，能够在有限的场地内提升单位面积的训练承载能力，避免高峰时段器械排队等待的问题。从结构设计逻辑来看，整套框架采用垂直立柱作为主要承重载体，立柱选用矩形截面型材，在保证抗侧弯、抗扭刚度的同时，控制整体耗材成本，立柱底部设置安装法兰盘，可通过膨胀螺栓与混凝土地面做刚性连接，安装时需保证各立柱的垂直公差控制在1/1000以内，避免长期受偏载出现结构变形。框架顶部设置多组平行横向连接杆，

　　一方面用于连接各独立立柱形成整体受力体系，将单点受力分散到全部承重立柱上，另一方面可作为高位训练的挂载点，满足悬挂训练带、吊环、爆发力训练甩绳的挂载需求，横向连接杆与立柱的连接采用角件配合紧固件的方式，既保证连接强度，也方便后期根据场地实际情况调整横杆的高度位置。框架一侧集成了肋木梯结构，梯级采用圆截面杆件，表面做防滑滚花处理，肋木梯的横向杆件间距控制在合理范围，既满足攀爬、压腿、核心稳定训练的使用需求，也避免间距过大造成训练卡滞或者运动损伤。框架向外延伸的斜向支杆，主要用于挂载战绳、弹力带、拉力器这类需要低位或者斜向发力的训练配件，斜杆与主立柱之间设置斜向支撑，抵消训练时产生的斜向拉力，避免立柱受侧向弯矩出现连接松动。

　　从安装边界来看，整套框架的占地尺寸适配常规商业健身房的器械排布间距，安装时需在框架周边预留不小于1米的安全活动空间，避免训练动作幅度过大时碰到周边器械或者墙面，顶部安装位置需避开吊顶内的管线、照明灯具，保证高位训练时的净空高度满足站立抬手、跳跃抓杆的使用需求。结构设计过程中，针对不同位置的受力特点做了差异化的壁厚选型，主承重立柱的壁厚满足长期高频使用下的疲劳强度要求，横向连接杆、斜向支杆根据各自的受力载荷匹配对应规格的型材，所有连接位置的紧固件均选用防松型，避免长期受交变载荷出现螺母松动的问题，杆件的所有外露端面都做了封边处理，所有棱角位置做圆弧倒角，避免训练过程中出现磕碰划伤。在实际使用场景中，该框架不需要搭配额外的配重块，

　　依靠自身结构强度即可承载各类自重训练、小器械抗阻训练的载荷，相比带配重的大型综合训练器械，整体结构更简洁，后期维护成本更低，也不容易出现机械传动类的故障，适合高频次、大流量的公共健身场景使用。设计时也考虑了后期拓展性，立柱上预留了等间距的安装孔位，后期可根据运营需求加装单杠附件、杠铃片挂架、储物挂钩等配件，不需要对主体结构做二次打孔焊接，降低场地升级改造成本。
