异形切面玻璃香水瓶逆向结构建模

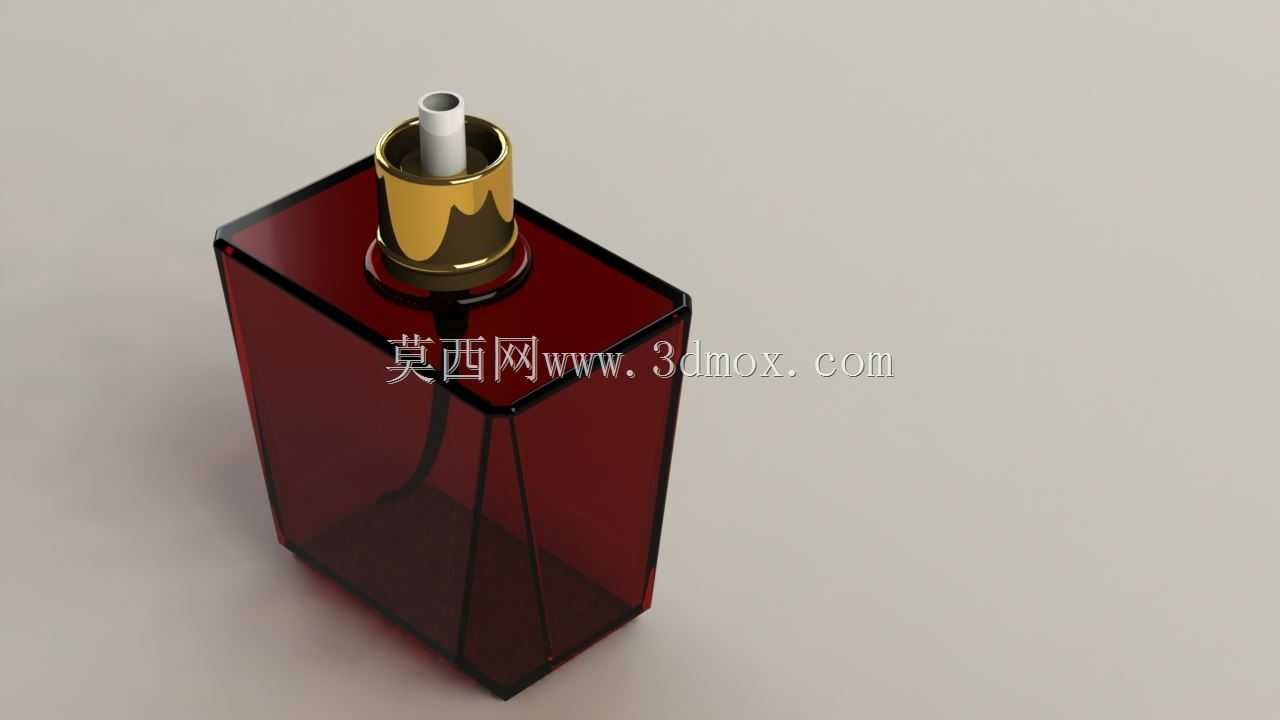

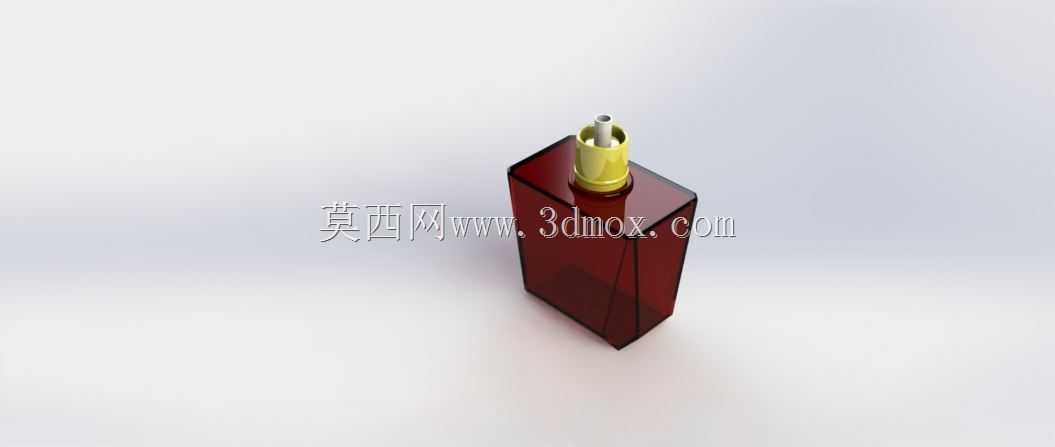

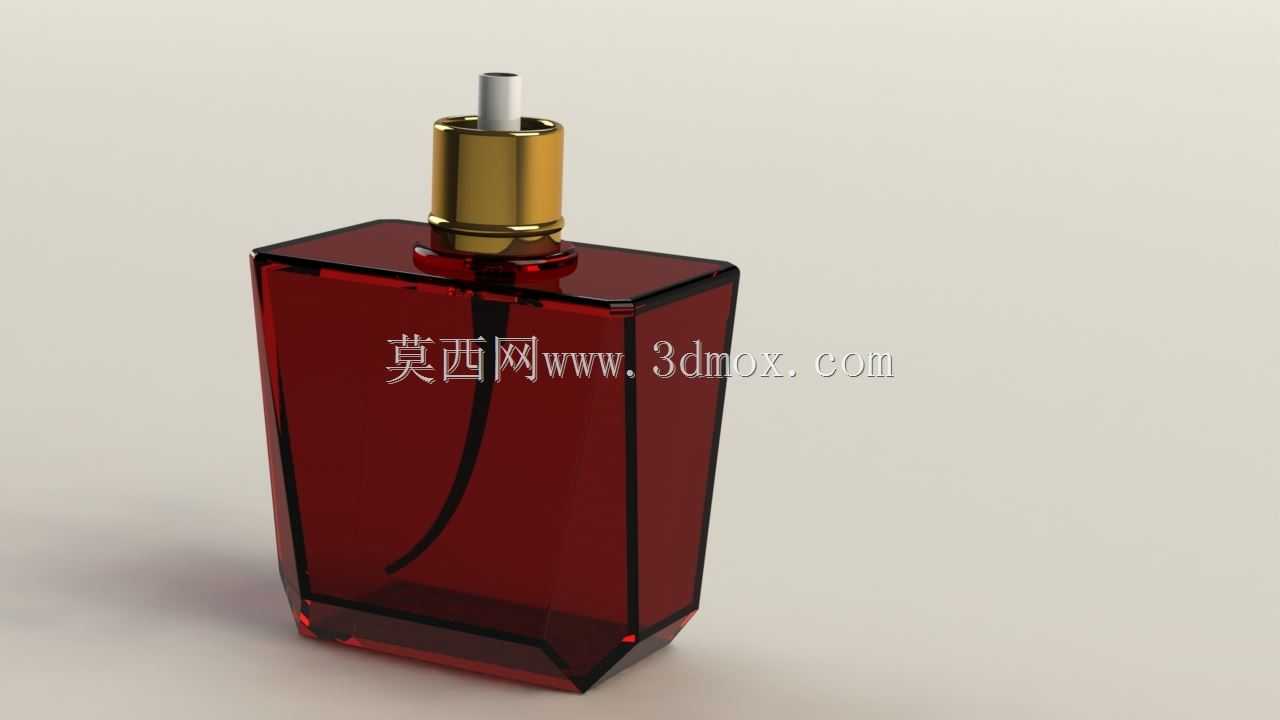

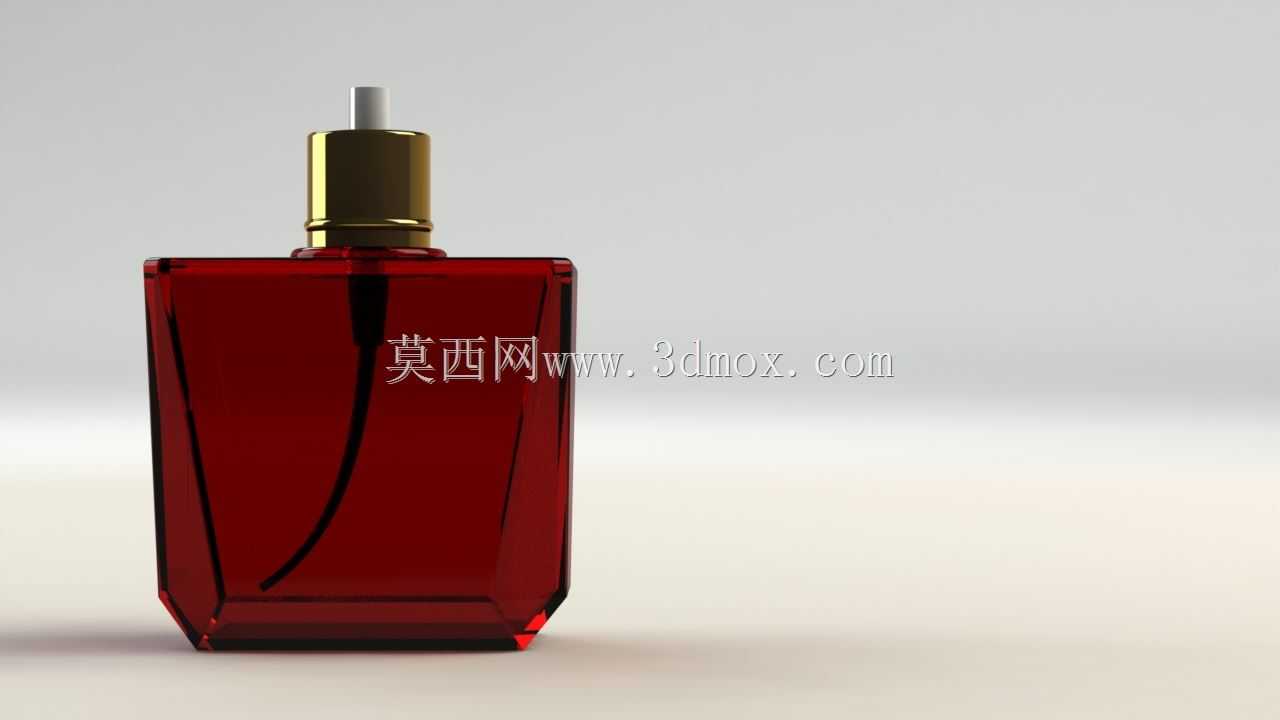

　　做日化包装结构设计的同行大多接触过香水瓶类项目，这类产品看着是日常消费品，实则对结构精度、曲面顺滑度、装配匹配度的要求一点不比工业零部件低。这次逆向的这款切面香水瓶，最初是拿到用完的空瓶实物，要完成一比一的结构还原，用于后续同造型系列产品的开模打样，适配不同容量的内料灌装需求。

　　先从实际应用场景说，这类异形切面香水瓶主要面向中高端日化香氛产品线，终端陈列时靠多面切割的玻璃折射光线，在柜台灯光下能形成错落的光影效果，比常规圆柱、方瓶的视觉辨识度高很多，不少小众香氛品牌、定制香氛产品线都会选用这类造型，既区别于大众流通款的简约造型，又能通过玻璃切面的质感传递产品的精致定位。实际生产中，这类瓶体多采用钠钙玻璃或者晶质玻璃模压成型，后续还要做抛光、烫印、喷涂等后处理，所以建模阶段的曲面连续性直接决定了后处理工序的良率，要是曲面有微小的折痕或者曲率突变，喷涂后会出现明显的积漆、光影断层，烫印标识也会出现贴合不牢的问题。

　　说回建模的设计思路，逆向不是单纯抄数扫点云拼曲面，首先要拆解产品的装配层级：最外层是带切面的玻璃瓶身，内部是储液腔，瓶口位置要配套泵头的固定基座，泵头上方是按押的出液喷嘴，还有套在泵头外侧的透明防护内盖，每个部件的配合公差都要卡准。拿到空瓶第一步先做关键尺寸的测绘，先确定整体的安装边界：瓶身最大对角宽度、整体高度、瓶口的标准螺纹规格，这些是硬尺寸，不能有偏差，毕竟后续泵头是采购标准件，瓶口螺纹要是做差了，泵头拧上去要么漏液要么卡滞。瓶身的切面不是规则的平面切割，每个切面的倾斜角度、相邻切面的过渡圆角都要反复比对实物，点云数据扫出来之后，不能直接铺面，要先提取每个切面的边界线，搭建曲面的控制线架，调整每个曲面的曲率，保证相邻曲面之间达到G2连续，不然做出来的模型渲染的时候会出现明显的棱线，和实物的通透质感不符。

　　再讲功能特性对应的结构设计，香水瓶的核心功能是密封储液、顺畅出液，所以瓶身内部的储液腔要做等壁厚处理，玻璃壁厚控制在均匀的数值范围，太薄的话吹制或者模压的时候容易出现壁厚不均、透光性差的问题，太厚又会增加产品自重，提升运输和原料成本。瓶口位置的密封面要做平整处理，和泵头的密封垫圈配合的位置不能有微小的凹凸，不然长期存放会出现内料挥发漏液的问题。泵头下方的汲液管长度要适配瓶身内部的最低点，因为这个瓶是异形切面结构，底部不是平面，汲液管要顺着瓶身内部的曲面弧度延伸到最低的储液位置，避免最后剩余的内料无法吸出，造成消费者使用体验差的问题。外侧的透明防护盖要和瓶身上部的台阶做间隙配合，既要保证插拔顺畅，又不能太松导致运输过程中脱落，盖内壁要做微小的倒扣卡位，和瓶身的凸台配合，插拔力控制在合适的区间，既不会太紧要抠半天才能打开，也不会轻轻一碰就掉。

　　实际建模过程中还要考虑后续开模的工艺性，瓶身的切面角度要符合玻璃模压的脱模角度，不能出现倒扣结构，不然模具开模的时候会刮伤瓶身表面。每个切面之间的过渡圆角不能太小，太小的话玻璃模压的时候容易出现应力集中，后续运输过程中受到磕碰容易从圆角位置开裂。泵头的金属喷嘴部分要和塑料基座做同轴度配合，保证出液的时候不会出现喷液歪斜的问题。很多新手做这类逆向建模的时候，只盯着外观曲面做的像，忽略了内部的装配关系和工艺可行性，最后建出来的模型看着外观差不多，实际拿去开模根本没法生产，要么壁厚不均，要么配合尺寸不对，要么脱模角度不够，反复改模反而耽误项目进度。

　　另外还要考虑终端使用的场景，这类香水瓶很多是放在梳妆台、洗手台这类位置，瓶身的底部要做微小的防滑平面，虽然整体是异形切面结构，但底部接触台面的位置要保证三个以上的支撑点，保证放置的时候不会晃动倾倒，毕竟香水瓶内装的是液体，要是放置不稳倾倒，很容易漏液弄脏台面。瓶身的切面布局也要考虑握持的手感，日常拿取的时候手指接触的位置刚好落在较大的切面上，不会因为棱角太分明硌手，这些细节都是逆向测绘的时候要反复核对实物的点，不是单纯把曲面做光滑就够了。

　　做这类民用消费品的结构逆向，和工业零部件的逆向逻辑有共通也有差异，共通的是都要保证尺寸精度、装配公差、工艺可行性，差异的是这类产品还要兼顾外观质感、使用手感、终端陈列效果，不能只盯着结构参数忽略了产品的消费属性。建模过程中每调整一个曲面，都要对照实物反复比对光影效果，转动不同角度看曲面的反射线条是不是顺滑，有没有出现扭曲的情况，毕竟玻璃材质的产品，曲面的微小瑕疵在光线下都会被放大，只有把每个细节的曲率、过渡、配合尺寸都卡准，最终出来的模型才能直接用于后续的开模生产，不用反复修改调整。
