小型四旋翼穿越无人机结构设计方案

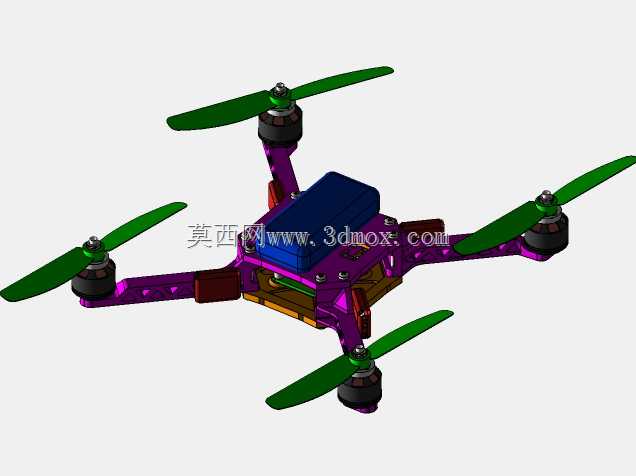

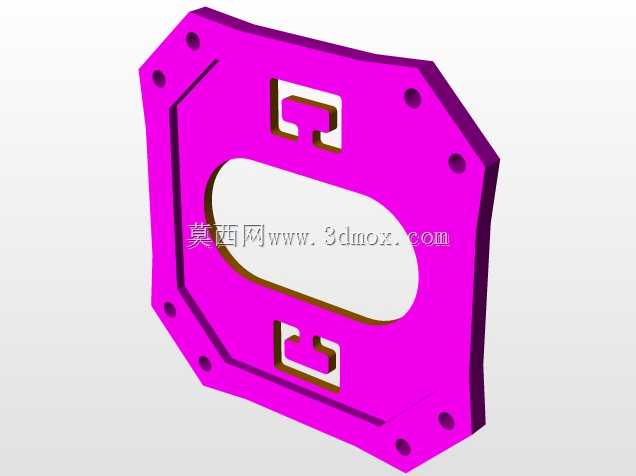

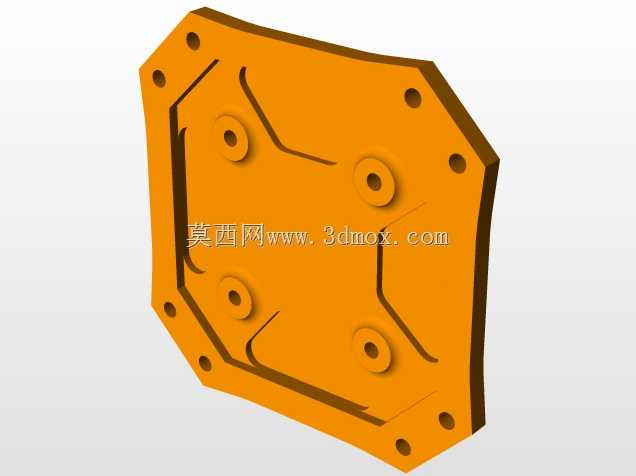

　　这款四旋翼飞行器的机架采用镂空式一体化设计思路，核心承载区域做了加厚凸台处理，四个机臂从中心舱体向外呈X型延伸，机臂末端预留电机安装孔位，孔位周边设计有加强筋结构，抵消电机高速运转带来的振动传导，避免飞行过程中出现机架共振导致的姿态失稳。中心舱体采用分层布局，上层预留飞控模块安装位，中层设置电池固定卡槽，卡槽周边设计有防滑凸点与绑带穿孔，可适配不同容量的锂聚合物电池，下层预留电调、图传模块的安装空间，层与层之间通过铜柱连接固定，既保证结构强度，又预留足够的散热间隙，避免长时间飞行时电子元件积热引发性能衰减。

　　从实际应用场景来看，这类小型四旋翼平台可适配低空近距巡检、狭小空间航测、户外休闲飞行等多种场景，机架整体尺寸控制在掌心范围，机臂展开后旋翼转动的安全边界直径不超过250mm，可在楼道、林间缝隙等狭窄空间内灵活穿行，不会因为尺寸过大出现碰撞卡滞。旋翼采用三叶快拆结构，桨根与电机输出轴通过卡扣式结构连接，无需额外工具即可完成桨叶更换，日常外场作业时如果出现桨叶磕碰损坏，可在数十秒内完成备件更换，大幅提升外场使用效率。

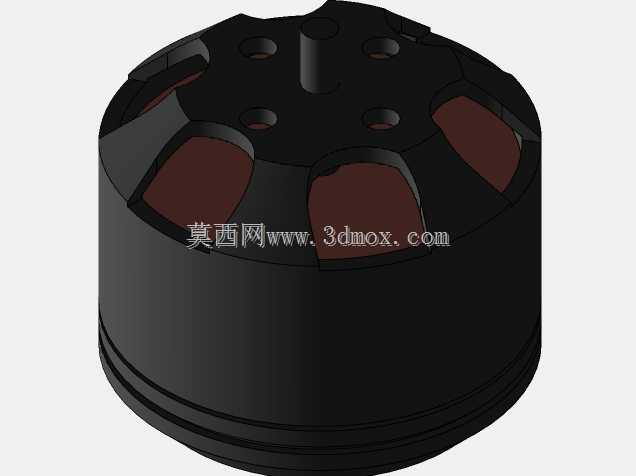

　　动力系统的安装位做了同轴度校准设计，每个电机安装座的端面都设计有定位止口，保证电机输出轴与机臂平面垂直，避免因为安装倾斜导致旋翼拉力方向偏移，降低飞控系统的姿态修正负荷，延长续航时间。机臂与中心舱体的连接位置采用圆弧过渡设计，避免应力集中，在发生轻微碰撞时，圆弧过渡区域可吸收部分冲击能量，降低机架断裂的风险。飞控安装位设计有减震球固定孔，可通过硅胶减震球将飞控板与机架硬连接隔离，过滤电机运转带来的高频振动，保证陀螺仪、加速度计的采样数据准确，避免飞行过程中出现姿态漂移。

　　电池舱的位置设计在整机重心的正中心区域，更换不同重量的电池时，整机重心偏移量控制在极小范围内，无需额外调整配重即可保证飞行姿态平稳。机架底部预留了摄像头安装座，可适配微型FPV摄像头，安装座带有角度调节卡槽，可根据飞行需求调整摄像头的俯仰角度，满足第一视角飞行的视角需求。电调的安装位设计在机臂根部靠近中心舱的位置，既缩短电调到电机的接线长度，降低线路电阻损耗，又能借助中心舱的散热间隙为电调提供风冷散热，避免大油门工况下电调过热触发保护。

　　整机的走线槽设计在机臂内侧，所有动力线、信号线都可嵌入走线槽内，通过扎带固定，避免飞行过程中线路晃动干扰旋翼转动，同时减少外露线路带来的风阻，提升飞行效率。机架表面做了阳极氧化处理，既提升金属材质的耐腐蚀性能，又能降低表面摩擦系数，减少磕碰时的划痕损伤。起落架采用一体化微型支脚设计，支脚高度刚好让摄像头与电池底部离地面有5mm左右的间隙，降落时可避免底部元件直接接触地面造成磨损，同时不会因为起落架过高增加整机风阻与重量。

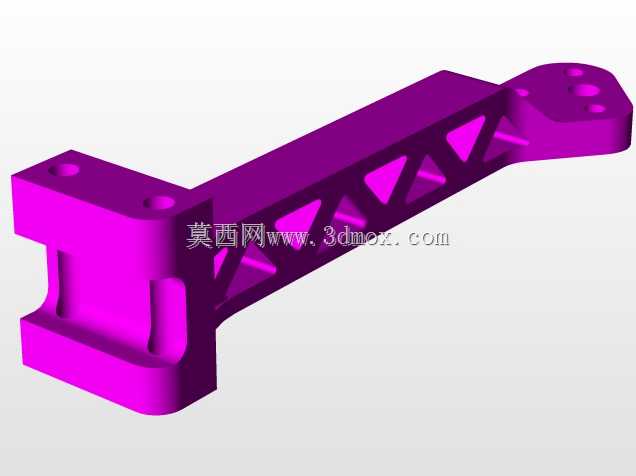

　　从结构强度校核的角度来看，机臂的截面采用工字型设计，在尽可能降低重量的前提下，提升机臂的抗弯与抗扭强度，在做急转、翻滚等大机动动作时，机臂的形变量控制在安全范围内，不会因为形变导致旋翼打桨。中心舱的边角都做了倒角处理，既避免安装维护时尖锐边角划伤操作人员，又能减少飞行过程中的边角涡流，降低气动噪声。整机所有的固定孔位都采用统一规格的螺丝孔，日常维护时无需准备多种规格的工具，降低外场维护的工具携带负担。
