可3D打印Garud-500四旋翼飞行载具结构

　　这款四旋翼飞行载具的机架结构完全适配桌面级FDM3D打印工艺，设计阶段就充分考虑了个人玩家、小型创客团队的自制加工条件，没有设置需要工业级设备才能加工的复杂曲面与倒扣结构，所有打印部件的摆放角度都经过反复验证，层厚适配200到300微米的常规打印精度，填充率设置30%即可满足日常飞行的结构强度要求，如果需要搭载更重的任务载荷，将填充率提升至50%就能获得足够的结构刚性，外壳壁厚控制在0.8mm到1.2mm区间，打印全程无需添加支撑结构，仅需启用打印机筏底功能就能保证首层附着牢固，打印耗材适配常规PLA材质，喷头温度设置在210摄氏度、热床温度设置在60摄氏度就能顺利完成所有结构件的打印，大幅降低了自制机架的加工门槛。

　　从实际应用场景来看，这款机架的轴距设计适配500级动力配置，既可以作为航模爱好者的日常飞行练习载具，也能搭载轻量化的航拍模块、小型环境监测传感器完成低空近景的数据采集任务，在户外开阔场地、城郊无密集障碍物的区域都能稳定飞行，机架的中心舱预留了充足的安装空间，能够兼容市面上多款主流开源飞控与商用飞控硬件，包括Naze32开放式飞控、CC3D、APM2.7、Pixhawk以及DJI Naza V2等常用型号，飞控安装位设置了通用的螺柱孔位，不需要额外打孔改装就能完成固定，降低了飞控系统的调试安装难度。

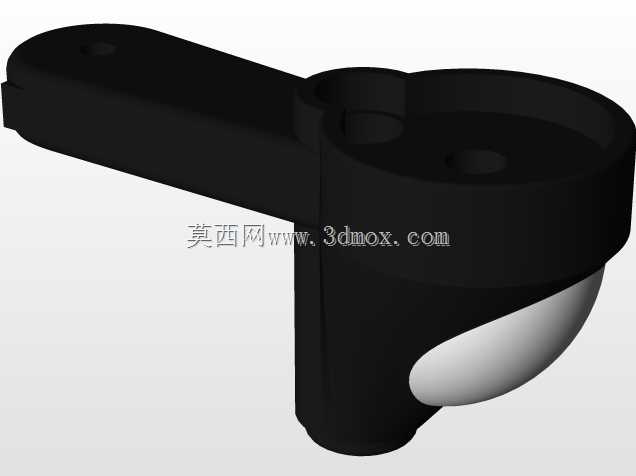

　　整套机架的结构拆分逻辑非常清晰，分为4个机臂、1个顶板、1个底板几个核心3D打印部件，连接紧固件采用标准M5规格，包含16个M5螺钉与16个M5螺母，所有连接孔位的公差都经过适配调整，打印完成后只需要简单去除毛边就能顺利完成装配，不需要二次锉修扩孔。动力系统适配2206-3600系列无刷电机，KV值覆盖700KV到1200KV区间，用户可以根据自己的飞行需求选择合适的动力参数，电调适配30A到40A规格的产品，安装位预留了走线槽，能够将电调隐藏在机臂内部，既减少了飞行过程中的风阻，也能避免线材外露被螺旋桨剐蹭造成飞行故障。螺旋桨适配8045、9050、9060、1045、1050等多款常用规格，桨座的安装距离经过精准测算，不同规格的螺旋桨转动时都不会出现互相干涉的问题。

　　电池舱的空间设计适配2200mah到5000mah容量的3S到4S规格锂电池，舱位设置了绑带固定槽，能够根据电池尺寸灵活调整绑带位置，保证飞行过程中电池不会出现移位影响整机重心。遥控器适配常用的2.4G航模遥控器，包括塔拉尼斯、Flysky Fs-i6等主流型号，接收机可以放置在中心舱的预留位置，远离动力电调减少信号干扰。

　　从安装边界来看，机臂采用快拆式的连接逻辑吗？不，这款机架的机臂与中心板采用直插式定位加螺钉锁紧的结构，机臂展开后整机的对角线轴距控制在450mm到500mm区间，收纳时可以拧松连接螺钉将机臂折叠，大幅缩小收纳体积，方便外出携带时放入普通双肩背包。整机的重心设计落在中心板的几何中心位置，所有部件的安装位置都经过重心配平验证，组装完成后只需要微调飞控参数就能获得稳定的飞行姿态，不需要额外添加配重块调整重心，有效降低了整机的起飞重量。机架的脚架部分与机臂一体化打印，能够在降落时起到缓冲作用，吸收着陆时的冲击能量，避免硬着陆对中心舱内的飞控、电池等精密部件造成冲击损坏，脚架的高度预留了足够的下方空间，搭载两轴云台或者小型相机时，镜头不会被脚架遮挡拍摄视角。

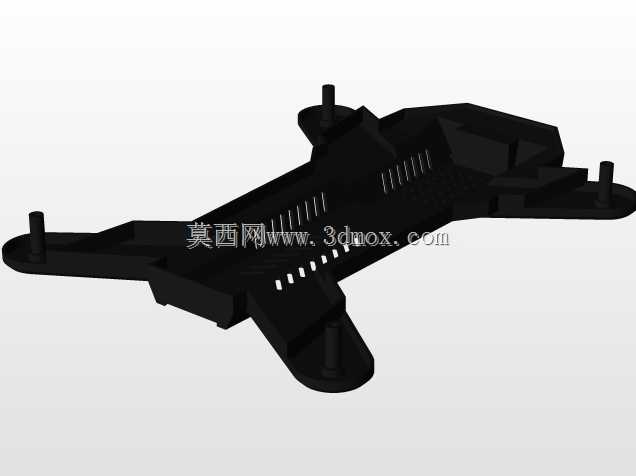

　　在结构强度设计上，机臂的截面采用椭圆流线型设计，相比传统的圆形截面机臂，能够在相同重量下获得更高的抗扭刚性，飞行过程中机臂的形变量控制在极小范围内，不会因为电机高速转动产生的共振影响飞行稳定性。中心板的上下板之间设置了多个支撑柱，既能够固定飞控、电调接线板等部件，也能提升中心舱的整体抗冲击能力，在发生轻微炸机时，结构件能够通过自身的塑性变形吸收大部分冲击能量，不会出现整体碎裂的情况，损坏的部件也可以单独重新打印更换，不需要更换整个机架，大幅降低了后期的维护成本。

　　走线设计上，所有机臂内部都预留了穿线孔位，电机线与电调线可以完全收纳在机臂结构内部，中心板上设置了统一的走线槽，所有信号线、电源线都可以沿着走线槽规整布置，用扎带固定后不会出现线材凌乱的情况，既提升了整机的外观整洁度，也减少了飞行过程中线材产生的额外风阻，同时避免了线材外露在日晒雨淋下加速老化的问题，提升了整机的户外使用寿命。
