管式结构无限循环立体几何造型

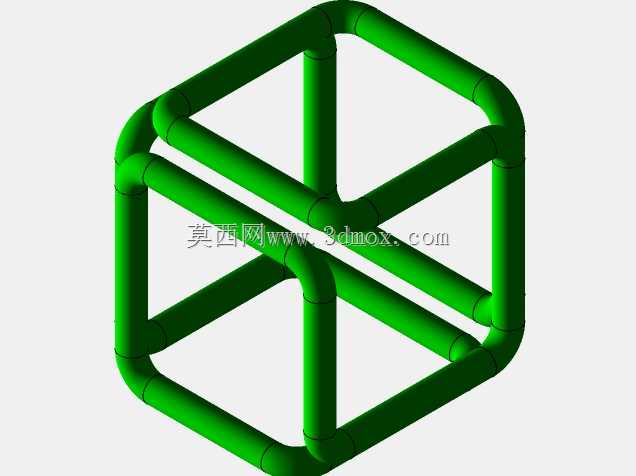

　　这类管式无限循环立方体结构，最早在工业创意展示、科普教具领域有较多落地场景，不少装备制造企业的展厅会将等比例放大的该类结构作为空间拓扑创意展品，用来直观展示连续闭合路径的空间构成逻辑，也有部分职业院校的机械原理实训区，会采用缩小版的该结构作为空间构型认知教具，帮助刚接触三维建模的学习者理解空间曲线连续过渡、管件拼接的基础逻辑。从实际功能特性来看，该结构整体为正六面体框架衍生形态，所有棱边均采用等径圆管构建，相邻管件的衔接处全部采用光滑圆弧过渡，不存在尖锐的直角拼接缝，整个管系形成完全闭合的连续通路，没有断点也没有冗余的分支结构，从任意一个管段位置出发沿管腔行进，最终都能回到起始位置，实现真正意义上的无限循环路径。在设计思路层面，

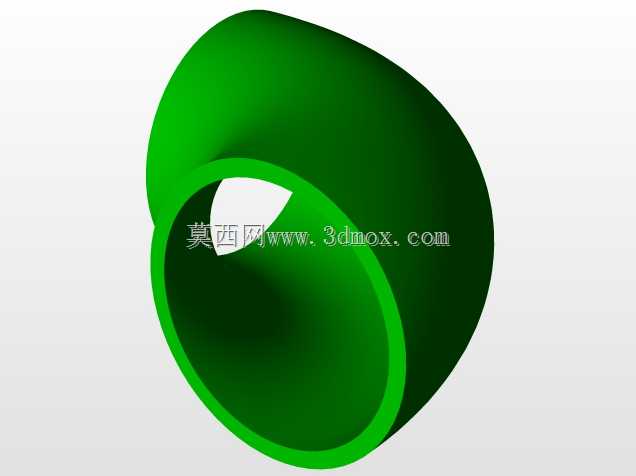

　　搭建该结构的第一步是先确定正六面体的基准边界，先绘制出标准正立方体的12条棱边作为路径基准，随后在每三条棱边交汇的顶点位置，做等半径的圆角过渡处理，这里需要注意圆角半径不能超过圆管自身的半径，否则会出现相邻管段的曲面自交问题，过渡圆弧的曲率需要和相邻两段棱边保持相切约束，保证整个路径的G1连续，避免后续管件扫掠的时候出现曲面褶皱。完成连续路径的绘制后，以路径为中心线，绘制等直径的圆截面沿路径扫掠，扫掠过程中需要保持截面始终垂直于路径切线方向，尤其是在圆弧过渡段，要注意截面的扭转控制，避免出现管身变形。从外形尺寸与安装边界来看，该结构的整体外接轮廓为标准正方体，所有方向的最大外伸尺寸一致，安装时只需要预留对应边长的立方体空间即可，

　　不需要额外预留操作间隙，因为结构本身没有活动部件，属于静态展示类构件，底部可以通过任意一个平面管段做支撑固定，支撑点可以选在底部管段的任意位置，不会破坏整体的循环路径完整性。在实际建模过程中，很多初学者容易在顶点过渡位置出错，常见的问题是三个方向的圆角过渡没有做共面约束，导致三个圆弧在顶点位置无法顺滑衔接，出现路径断点，这时候需要先对立方体的顶点做倒圆角处理，用实体倒圆角的方式先得到连续的实体棱边，再提取实体的边线作为扫掠路径，就能有效避免路径不连续的问题。另外在管件拼接的位置，要注意相邻管段的布尔运算处理，因为三个方向的管件在过渡位置会有交汇区域，需要做并集运算将所有管段合并为一个整体，避免出现重叠面或者缝隙。

　　这类结构除了作为展示教具之外，也可以衍生应用到特色管线布置、创意工业风家具的框架设计中，比如做创意边几的框架时，采用该结构搭配玻璃台面，既能保证框架的结构稳定性，又有独特的视觉效果，这时候只需要根据家具的尺寸需求调整正立方体的边长以及圆管的直径即可，调整的时候要注意保持圆角半径和圆管半径的比例关系，避免比例失调导致结构外观不协调。还有部分文创产品的设计中，会将该结构缩小后作为金属摆件，这时候对管件表面的顺滑度要求更高，建模时需要对扫掠后的曲面做曲率检查，确保过渡位置没有曲率突变，方便后续的抛光、电镀等表面处理工序。从结构强度角度来看，因为所有衔接位置都是圆弧过渡，不存在直角位置的应力集中问题，整体的框架抗扭、抗弯折性能比直角拼接的立方体框架更好，在承受外部载荷的时候，应力可以沿着连续的管身均匀传递，不会在顶点位置出现应力集中导致的结构断裂，这也是该结构除了创意属性之外的工程实用价值点，在一些需要轻量化高稳定性框架的场景，可以参考这种连续圆弧过渡的框架设计思路，优化传统直角焊接框架的应力分布问题。
