法兰安装式横膈膜密封腔体结构

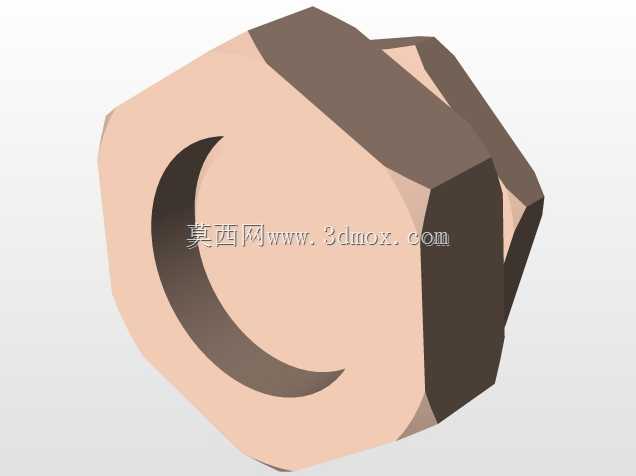

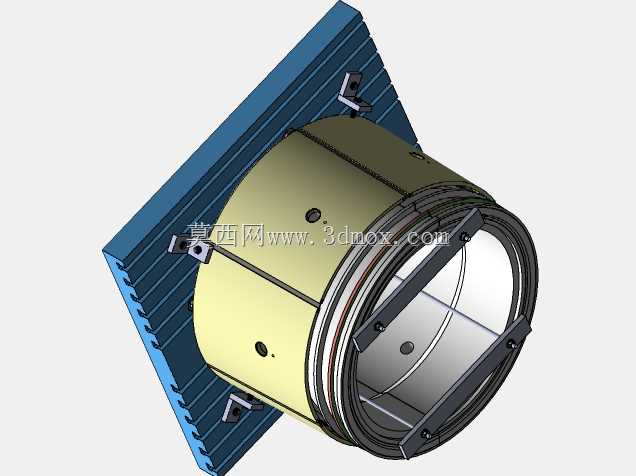

　　在流体输送、反应釜配套、真空工况管路系统中，这类带方形安装法兰的横膈膜密封结构，主要承担动静态工况下的介质隔离与密封功能，常见于有压力波动、介质存在轻微颗粒杂质的管路接驳位置，用来阻断输送介质与外部驱动部件的直接接触，避免介质泄漏或者外界杂质进入管路内部影响介质纯度。从结构布局来看，主体采用筒式承载设计，一端集成带安装孔位的方形法兰基板，法兰基板表面做了等距散热槽结构，当应用在存在温度传导的工况时，这些散热筋可以增大与空气的接触面积，降低密封件区域的工作温度，延长弹性密封元件的使用寿命。法兰端的四个角位设置了凸台安装座，每个安装座上预留了螺栓过孔，安装时可以直接通过螺栓将整个组件固定在设备的安装面板或者罐体接口上，

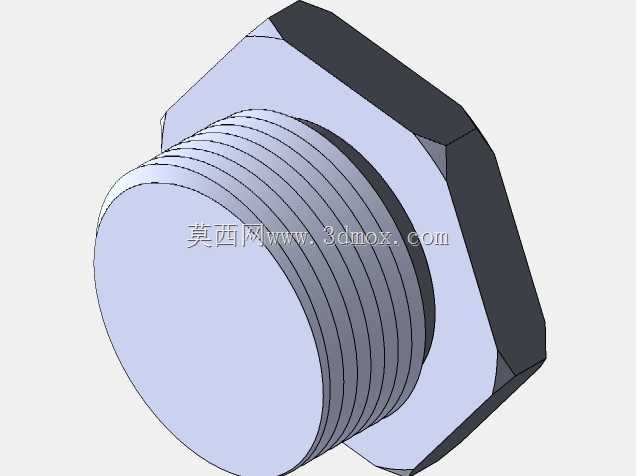

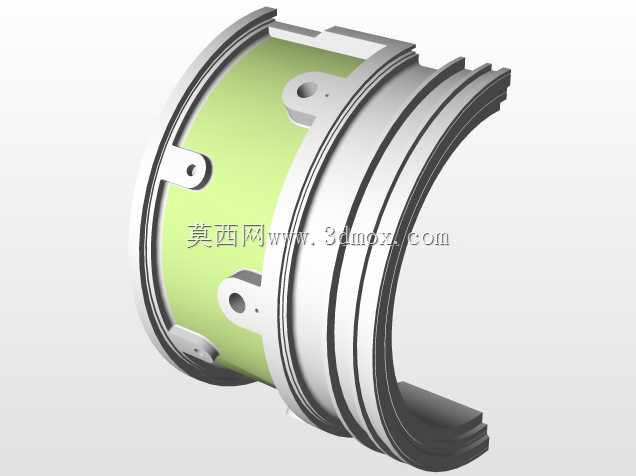

　　不需要额外设计转接支架，安装边界清晰，方形法兰的边长尺寸适配常规DN100到DN150口径的管路接驳需求，筒身主体的外径控制在法兰边长的三分之二左右，预留出足够的螺栓操作空间，现场安装时不需要使用特殊加长工具，普通套筒扳手即可完成紧固操作。筒身部分采用分段式拼接结构，靠近法兰的一段为刚性承载筒体，表面预留了两个对称的工艺定位孔，加工时可以通过这两个孔完成筒体的周向定位，保证各段拼接的同轴度，避免后续装配密封件时出现偏磨问题。靠近自由端的部分为横膈膜密封组件安装位，多层叠装的密封环依次排布在筒身内壁的定位台阶上，每一层密封环的接触面都做了粗糙度控制，避免微观凸起划伤横膈膜的弹性表层。自由端设置了十字形的压装支架，

　　支架通过四个角位的紧固件与筒身端部的法兰边连接，装配时可以通过调整紧固件的压紧量，控制内部密封组件的预紧压力，既保证密封面的贴合度，又不会因为压力过大导致横膈膜出现过度压缩产生永久变形。设计过程中优先考虑了工况适配性，横膈膜本身采用弹性金属与非金属复合层结构，既可以承受一定的轴向窜动与径向偏摆，补偿管路安装时的少量同轴度误差，又可以在压力波动时产生微量形变，缓冲管路内的压力冲击，避免硬密封结构在压力冲击下出现密封面崩裂的问题。筒身与法兰基板的连接采用整体加工后拼接的工艺，拼接位置做了止口定位，保证两者的垂直度误差控制在0.02mm以内，避免安装后筒身倾斜导致密封件偏载。从实际应用的角度出发，这类结构不需要额外配套润滑系统，

　　横膈膜本身的自润滑特性可以满足长期往复微动的磨损需求，日常维护只需要定期检查端部压装支架的紧固件扭矩，不需要拆解整个筒体即可完成状态核查。在选型适配时，需要确认安装面板的开口尺寸略小于筒身外径，保证法兰面与安装面板的完全贴合，同时要注意安装面的平面度，避免法兰安装时出现翘曲导致筒身变形，影响内部密封件的同轴度。对于存在腐蚀性介质的工况，可以根据介质特性更换筒身的材质与横膈膜的复合层材质，不需要改动整体安装尺寸，即可适配不同的工况需求，大幅降低了不同项目的重复设计工作量。整个结构的受力路径清晰，介质压力作用在横膈膜上的力会通过密封环传递到筒身，再通过筒身传递到端部的安装法兰，最终由设备的安装面板承载，十字形压装支架只承担密封组件的预紧力，不承受介质的轴向推力，避免了支架长期受力变形导致密封失效的问题。
