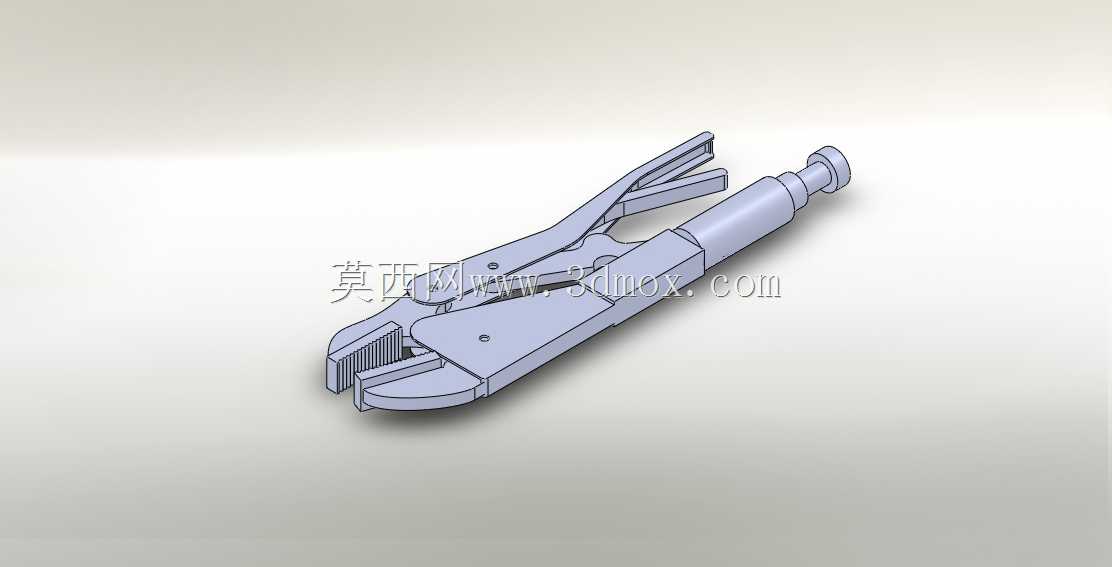

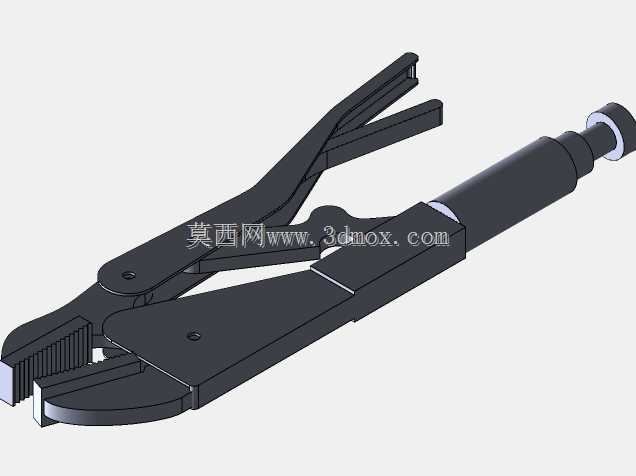

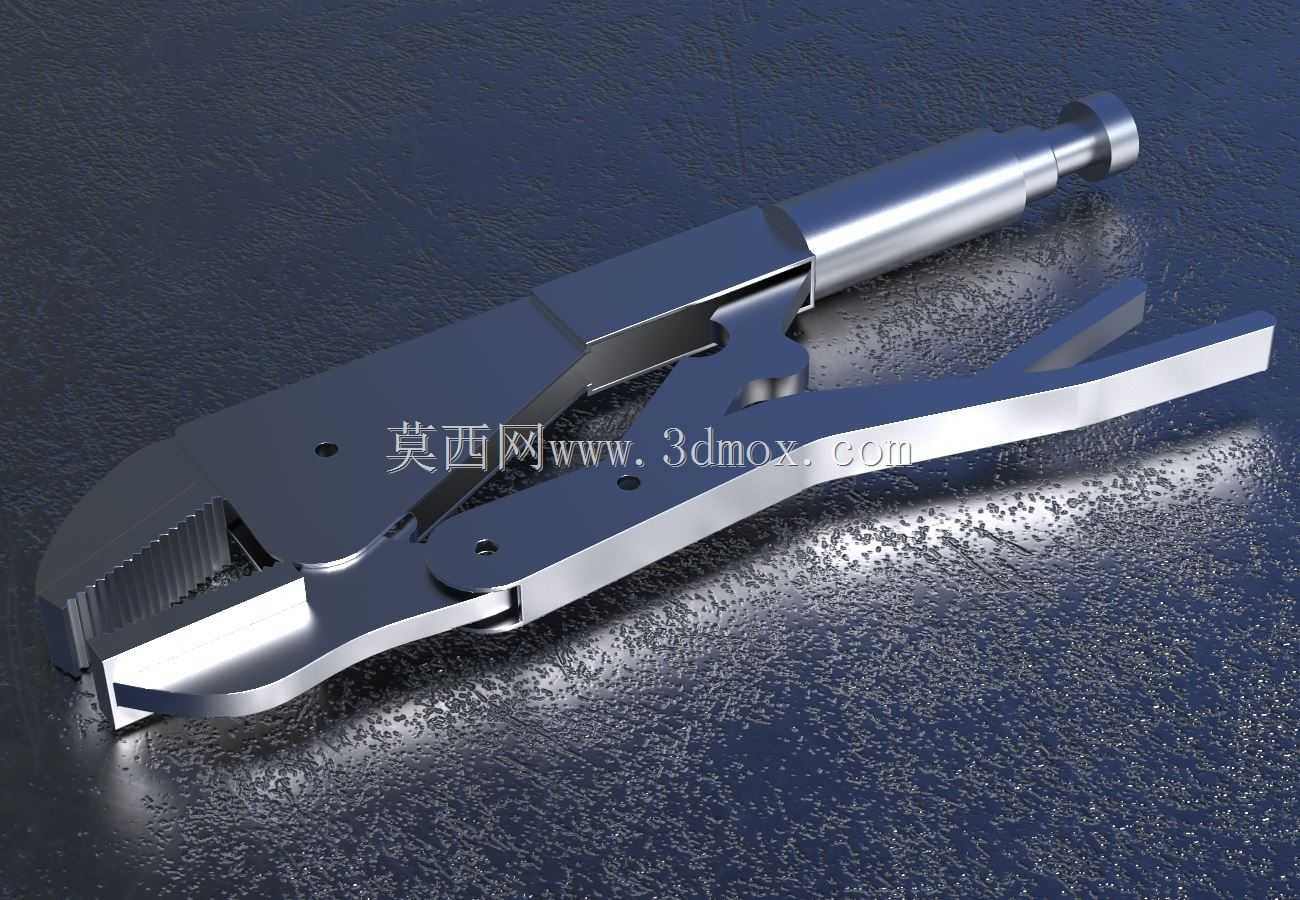

直口大力钳手动夹持工具结构设计

　　这款直口大力钳是机械装配、维修作业场景中高频使用的手动夹持类工具，区别于普通钢丝钳的弹性施力逻辑，其核心依靠肘节锁紧机构实现夹持力的自锁保持，作业人员无需持续施加握力即可维持稳定的夹持状态，在单人焊接定位、薄钢板拼接固定、锈蚀螺栓螺母夹持拆卸、异形工件临时装夹等场景中，能大幅降低作业人员的手部负荷，提升长时间定位作业的稳定性。

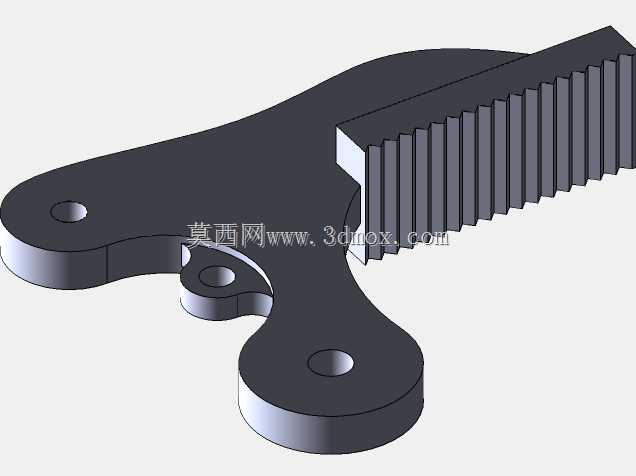

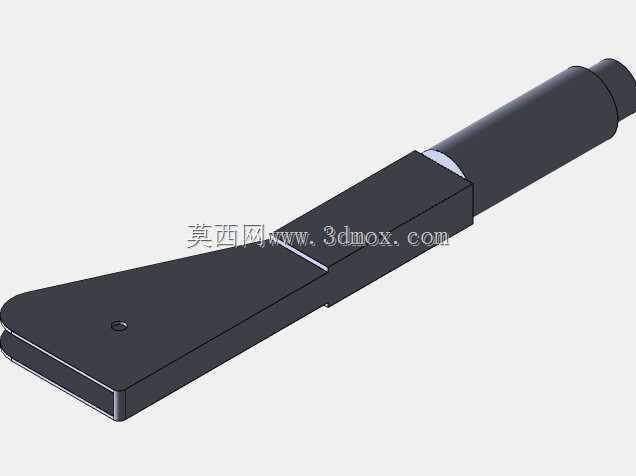

　　从功能特性来看，钳口采用平直齿面设计，齿形经过淬火处理后硬度可达HRC55-60，咬合时能在工件表面形成均匀的压合接触，既可以夹持厚度0.5mm到18mm范围内的平板类金属工件，也能适配M6到M16规格的外六角紧固件，不会像尖嘴钳那样出现夹持打滑、工件棱角崩损的问题。钳身尾部的调节螺杆是核心的施力调节部件，旋转螺杆可以调整钳口闭合的初始间隙，适配不同厚度的被夹持工件，同时也能微调锁紧状态下的夹持力大小，针对薄壁管件、软质金属工件夹持时，可适当调小锁紧力避免工件被夹变形；针对厚钢板、硬质紧固件拆卸时，可将螺杆旋入更深，获得更大的锁紧夹持力，最大夹持静载荷可达到5000N，足以应对常规维修、装配场景下的夹持需求。

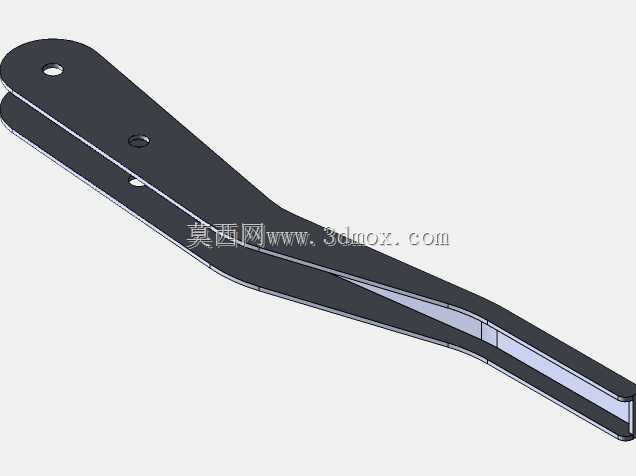

　　设计过程中首先要平衡的是钳身的杠杆力臂比例，握把段的力臂长度与钳口段的力臂长度比值控制在6:1左右，既保证作业人员单手施加200N左右握力时就能触发锁紧机构，也不会因为力臂过长导致钳身整体尺寸过大，影响狭小空间内的操作灵活性。钳身的两片主体采用冲压成型的中碳钢板材，铰接孔位置做了镶套处理，避免反复开合过程中铰接位置出现磨损松旷，延长工具的整体使用寿命。肘节锁紧机构的拐点位置做了角度冗余设计，锁紧状态下过拐点角度控制在3度到5度之间，既保证受到振动、外力扰动时不会出现意外松脱，也能让作业人员按压握把尾部解锁片时，用较小的力就能快速解除锁紧状态，不会出现锁死之后无法徒手打开的问题。

　　外形尺寸方面，整钳闭合状态下总长度控制在250mm左右，属于10寸级别的通用规格，钳口最大开口量设置为45mm，能覆盖绝大多数常规作业的夹持需求，握把位置预留了100mm左右的握持长度，适配不同手掌大小的作业人员操作，即使佩戴劳保手套也能稳定握持发力。安装边界层面，这款工具属于手持式手动工具，无需固定安装即可使用，日常存放时占用空间不超过260mm80mm20mm，可直接放入常规工具包、维修工具箱的工具插槽内，不会和其他扳手、螺丝刀等工具产生空间干涉。

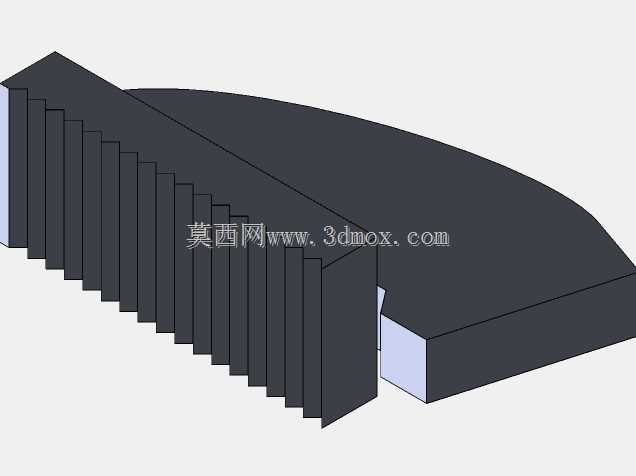

　　在实际结构设计验证阶段，需要重点校核铰接销轴的剪切强度，以及钳身受力位置的弯曲应力，满载荷夹持状态下，钳身弯曲应力不能超过材料屈服强度的70%，避免反复受力后出现钳身塑性变形，导致锁紧机构失效。钳口的齿形角度设计为90度等腰齿，齿距控制在1.5mm，既保证足够的咬合摩擦力，也不会因为齿形过尖导致工件表面出现过深的压痕，影响工件后续的表面处理工序。两片钳身的贴合面做了平面度公差控制，闭合状态下钳口的贴合间隙不超过0.1mm，保证夹持薄钢板时不会出现局部翘边、夹持不稳的问题。尾部调节螺杆的螺纹采用梯形螺纹设计，相比普通三角螺纹拥有更好的耐磨性和受力强度，反复调节过程中不会出现螺纹滑牙的问题，螺杆端部做了滚花处理，徒手调节时无需借助其他工具即可快速完成间隙调整，提升作业效率。
