Z型多安装孔钣金连接固定支架

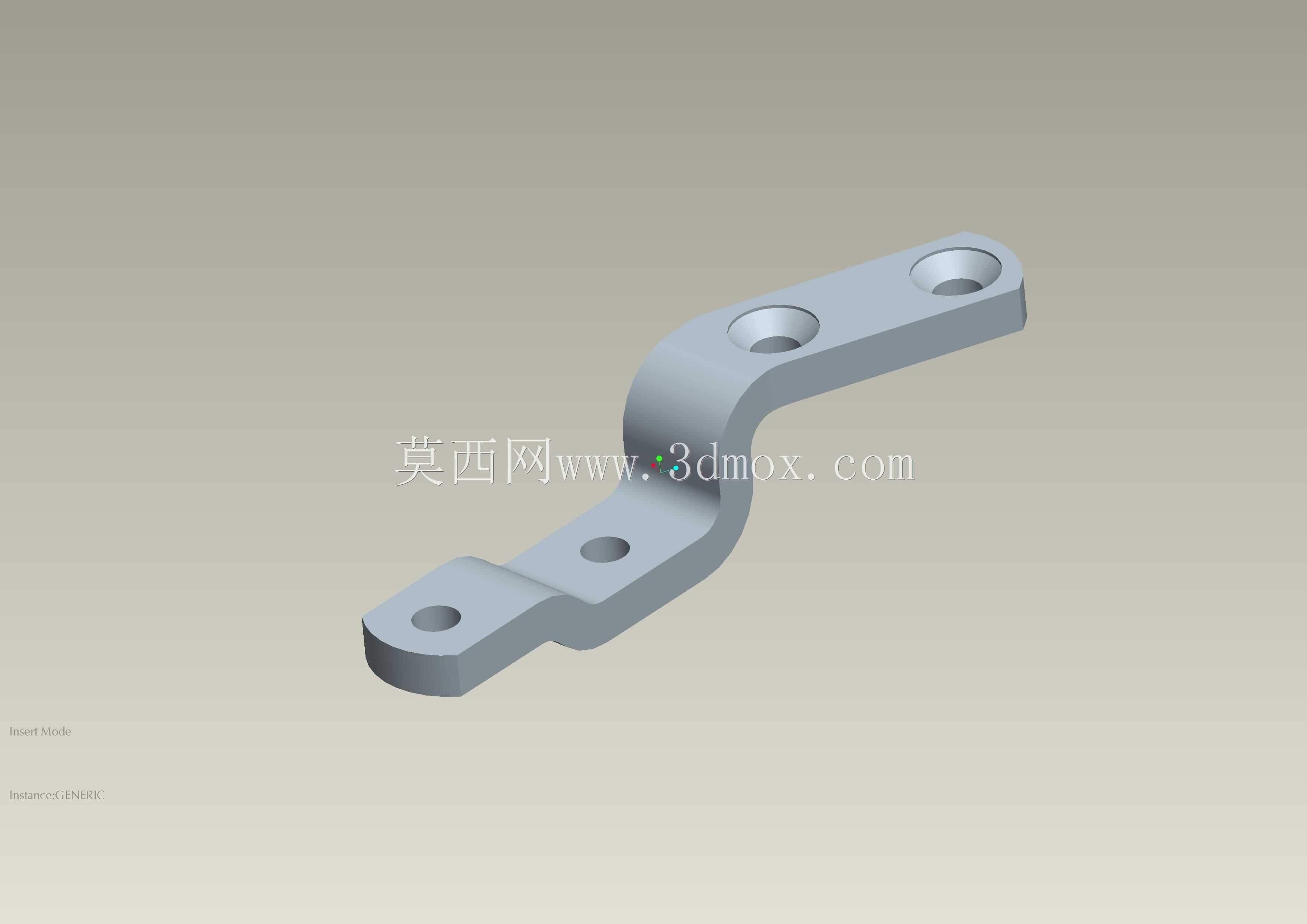

　　在各类轻工机械、输送线辅助工装、小型设备机架的装配场景中，这类Z型折弯钣金支架是解决错位安装面连接需求的常用零件，很多时候两个待连接的构件存在固定的高度差，直接用平直连接板无法完成装配，强行拼接会带来装配应力，长期运行下容易出现连接松动、构件变形的问题，这类折弯成型的支架刚好能抵消安装面的高度差，让两个错位的构件实现刚性连接。从结构上看，零件整体采用等厚钣金板材经冲压落料、折弯工序成型，整体呈Z形弯折形态，两端平直段分别延伸出带安装孔的耳状结构，中间弯折段做了平滑过渡处理，避免折弯处应力集中导致的零件断裂。两端的安装孔分别设置在平直段的中心位置，孔位公差按照通用机械装配的间隙配合要求设计，能够适配常用规格的螺栓、自攻螺丝等紧固件，

　　安装时不需要额外扩孔或者修配，直接穿入紧固件即可完成固定。设计这类零件的时候，首先要确认两个待连接安装面的垂直高度差，这个数值直接决定了中间折弯段的高度尺寸，折弯半径需要结合板材厚度选取，通常取板材厚度的1到1.5倍，既能够保证折弯处的成型强度，也不会因为折弯半径过大导致安装面贴合不严。落料的时候需要对板材边缘做去毛刺处理，避免安装时划伤操作人员，同时所有安装孔的孔位需要和对接构件的孔位做同轴度校验，防止出现孔位错位无法装配的问题。从安装边界来看，零件两端的平直段长度需要保证安装后紧固件的边缘不会超出支架本体，同时要预留足够的扳手操作空间，避免装配时工具无法到位。中间的折弯段需要做垂直度校验，保证两端安装面处于平行状态，

　　否则安装后会对对接构件产生额外的顶推或者拉扯应力，影响整体结构的稳定性。这类支架在实际使用中，除了起到连接固定的作用，部分场景下还能承担一定的载荷传递作用，所以板材厚度的选取需要结合实际承载需求计算，通常静态连接场景下选用1.5到3mm厚度的冷轧钢板即可满足强度要求，如果是有振动的工况，可以适当增加板材厚度，或者在折弯处增加加强筋结构提升刚性。零件表面通常会做喷塑或者镀锌处理，提升防锈耐腐蚀能力，适配车间、户外等不同的使用环境。建模过程中需要严格按照反向测绘得到的实际尺寸构建模型，重点控制折弯角度、孔位中心距、安装面平面度这些关键参数，公差设置符合通用钣金加工的精度要求，确保加工出来的零件能够直接替换原有损坏件，不需要二次修配。

　　在装配验证阶段，需要先将支架与其中一个构件预紧，再对接另一个构件，确认所有孔位对齐后再逐步拧紧紧固件，避免单侧过紧导致零件变形。这类小零件虽然结构简单，但在设备装配中起到的作用不可替代，很多设备的异响、松动问题，往往就是这类连接支架的尺寸偏差或者安装不到位导致的，所以设计和加工过程中对细节尺寸的把控尤为重要。
