离心式搅拌器叶轮结构三维设计

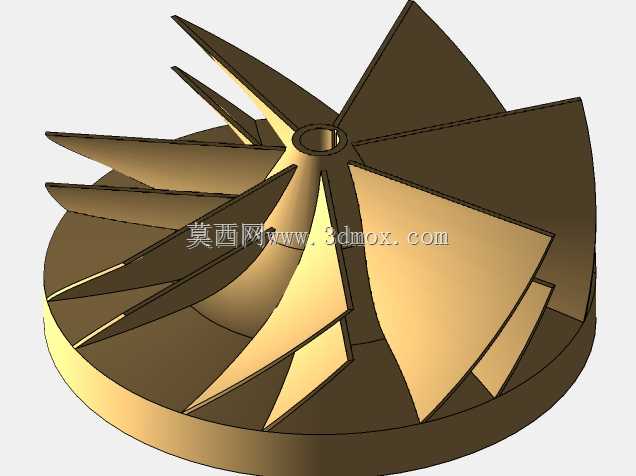

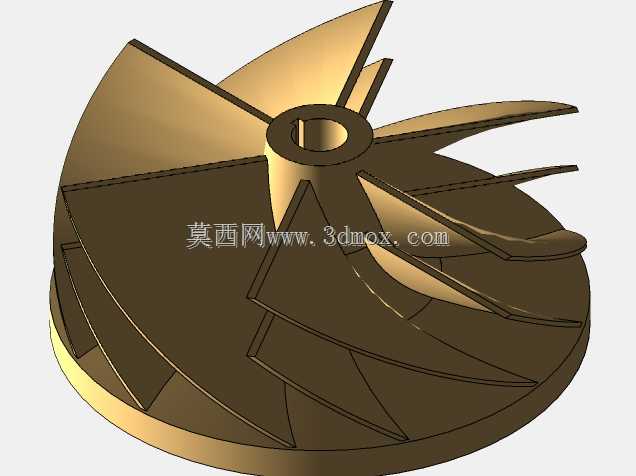

　　在流体输送与介质搅拌类设备的核心部件选型中，叶轮作为直接接触介质、完成能量转换的核心结构，其曲面造型、叶片排布、轮毂匹配度直接决定整套设备的运行效率与工况稳定性。这款离心式结构的叶轮，可同时适配离心泵、离心式搅拌器、低压鼓风机三类常见流体设备的核心转子需求，在污水处理曝气环节、化工溶液搅拌工位、低压送风除尘系统、小型清水输送泵组中都能找到对应的应用场景。从结构设计逻辑来看，该叶轮采用后弯式长短叶片间隔排布的方案，长叶片负责主要的流体做功，从轮毂处平滑延伸至轮盘外缘，曲面曲率沿径向逐步变化，匹配流体从轴向进入、径向甩出的流动轨迹，减少流道内的涡流与流动损失；短叶片布置在相邻长叶片的流道中段，不延伸至轮毂进口区域，

　　既可以避免进口处流道过窄造成的介质堵塞，又能对长叶片间的大尺度流道进行分流，抑制长叶片工作面与背面的压力差带来的二次流，降低叶轮运行时的轴向力不平衡问题，同时提升小流量工况下的运行稳定性，避免喘振现象出现。轮盘采用带围边的圆盘式结构，外缘设置一定高度的挡边，一方面可以约束径向甩出的介质流动方向，让介质以更规整的角度进入设备的蜗壳或导叶结构，减少出口处的流动冲击，另一方面也能提升叶轮整体的结构刚度，在高速旋转时降低叶片的振动形变，适配更高的线速度运行要求。轮毂位置设计有标准的中心安装孔，孔位的轴向长度经过匹配计算，能够与常用的电机轴、搅拌轴轴径形成稳定的配合，安装时可通过键槽传递扭矩，孔位两端预留有轴端挡圈的安装空间，

　　确保高速旋转时叶轮不会发生轴向窜动。从安装边界来看，该叶轮的轴向总厚度控制在适配常规泵腔、搅拌腔的尺寸范围内，轮盘外径与常规同功率等级设备的蜗壳内壁间隙保持在合理区间，既不会因为间隙过大造成介质回流降低效率，也不会因为间隙过小出现运行时的剐蹭风险。叶片的厚度沿径向做渐变处理，靠近轮毂的叶片根部厚度更大，可承受旋转时更大的离心力与介质冲击载荷，靠近轮盘外缘的叶片端部厚度适当减薄，降低叶轮整体的转动惯量，减少设备启动时的扭矩冲击，同时降低叶片出口处的尾迹损失。在实际工况适配中，这种长短叶片组合的离心式叶轮，相比传统等长叶片叶轮，在输送含少量小颗粒杂质的介质时，流道的通过性更好，不容易出现颗粒卡滞在叶片进口处的问题；在搅拌工况下，

　　叶轮旋转时产生的径向射流可以带动槽内介质形成更稳定的循环流场，避免搅拌死角，相比桨叶式搅拌器，在低粘度介质的混合、分散工况下能耗更低。设计过程中，叶片的曲面采用流线型放样生成，每一个截面的安装角都经过流动逻辑匹配，从进口处的大安装角逐步过渡到出口处的小安装角，确保介质在整个流道内的流速变化平缓，避免局部流速突变造成的压力脉动，降低设备运行时的流体噪音。轮盘与叶片的连接位置做了圆弧过渡处理，避免应力集中，提升部件的疲劳寿命，在长期交变载荷作用下不容易出现焊缝开裂或者叶片断裂的问题。对于结构设计从业者来说，这类叶轮的建模核心在于叶片曲面的光顺度控制，既要保证曲面的曲率连续，避免出现局部的凹凸折面，又要保证所有叶片的等分角度精度，确保叶轮做动平衡时的配重余量控制在合理范围，减少后续动平衡工序的加工量。在设备选型匹配时，可根据实际的流量、扬程、转速需求，对该叶轮的外径、叶片出口宽度、叶片数量做参数化调整，快速衍生出适配不同工况的系列化型号，不需要重新搭建整体的建模逻辑，大幅缩短非标流体设备的设计周期。
