带法兰安装座的立式腔体机械构件

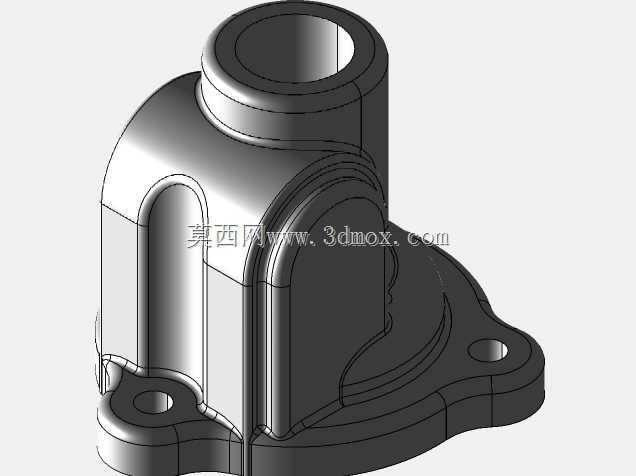

　　该构件属于流体通路系统中的基座类承压零件，常见于小型液压站、润滑系统、气动控制单元的管路集成部位，承担介质导流、元件安装承载、通路密封衔接的多重作用。从结构布局来看，下部采用三耳式法兰安装结构，三个安装凸耳沿底座圆周均匀分布，每个凸耳上预制光孔安装位，安装时可通过螺栓穿过凸耳孔将整个构件固定在设备基板或阀组安装面，凸耳与底座主体做圆弧过渡处理，避免安装应力集中导致的根部开裂，安装面的平面度设计要求控制在0.05mm以内，保证与对接面贴合后无渗漏间隙。中部为主体承力腔体，内部设计有阶梯式通孔，上部的竖向通孔为介质主通路，侧面的横向通孔为支路引出接口，两个通路在腔体内部交汇，交汇处做圆角导流处理，减少介质流通时的湍流阻力，

　　同时避免直角交汇处的应力集中问题，腔体壁厚根据承压等级做均匀化设计，通路交汇区域适当加厚，满足长期承压下的强度要求，避免出现壁厚不均导致的缩孔、变形等铸造或加工缺陷。上部的凸台接口为外接元件安装位，可对接管路接头、压力表、控制阀类元件，接口外圆做精度加工，保证外接元件装配后的同轴度，接口端面设计有密封槽安装位，可放置O型密封圈实现静密封，防止介质泄漏。设计过程中优先考虑了安装维护的便捷性，三个安装凸耳的开孔位置预留了足够的扳手操作空间，侧面支路接口的朝向避开了安装螺栓的操作区域，后期拆装外接元件时无需拆卸整个构件即可完成作业。构件的外表面所有棱边均做倒钝处理，避免加工和装配过程中划伤操作人员，同时减少应力集中点。从安装边界来看，

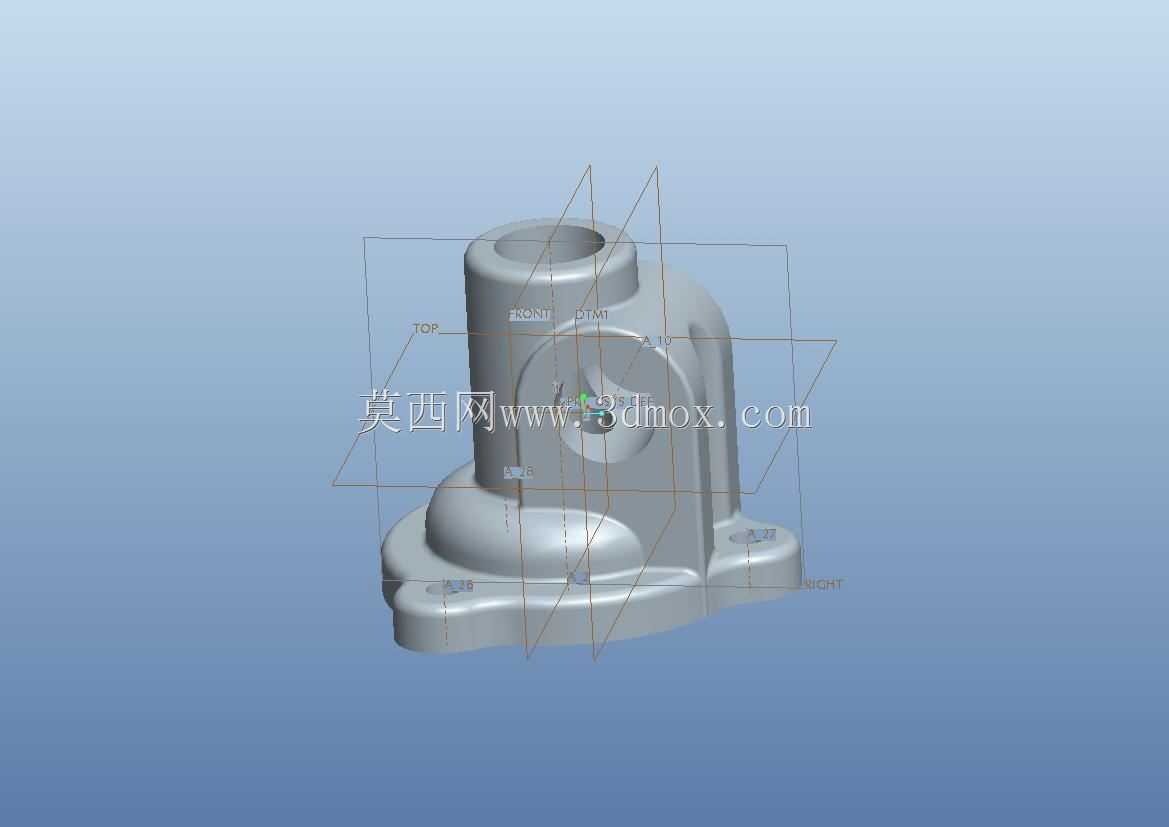

　　下部法兰的最大外轮廓尺寸适配常规阀组的安装孔距，整体高度控制在紧凑范围内，不会占用过多的设备安装空间，可直接集成在紧凑排布的流体控制单元中，适配小型设备的内部安装空间要求。该构件的结构设计兼顾了承压性能、安装便利性、流通效率，在润滑系统中可作为润滑油的分流基座，将主油路的润滑油分配到不同的润滑点；在气动系统中可作为小型气路分配体，实现压缩空气的通路转向与支路引出；在小型液压回路中可作为阀块的集成基座，安装小型溢流阀、节流阀等控制元件，实现局部回路的压力与流量控制。建模过程中对所有配合面、安装孔位、密封槽位都做了参数化关联，调整通路直径、安装孔距、整体高度时可通过参数驱动快速修改，适配不同压力等级、不同安装空间的使用需求，结构的圆角过渡、壁厚均匀性都经过结构校核，满足常规工况下的强度与使用寿命要求。
