Proxxon微型精密十字滑台KT70结构设计

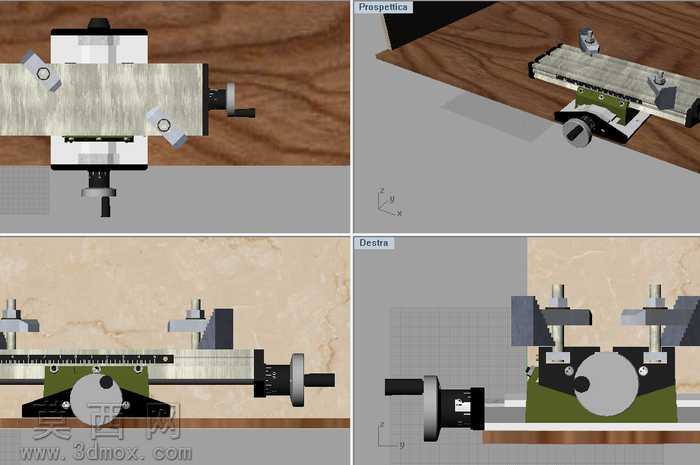

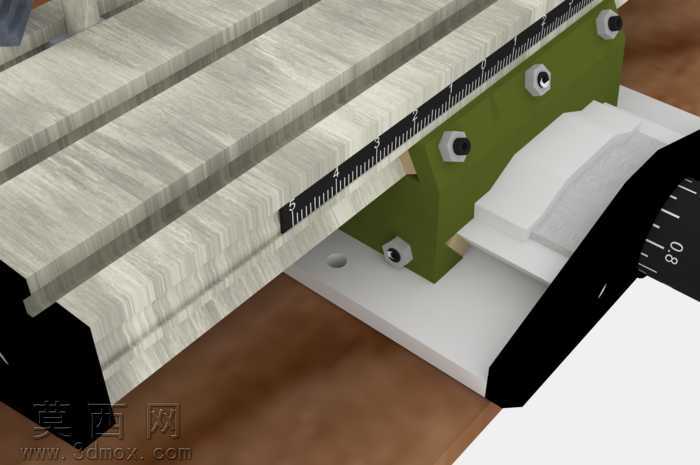

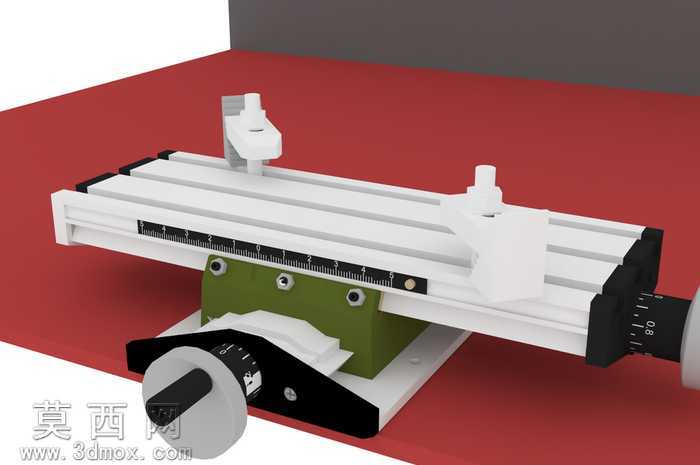

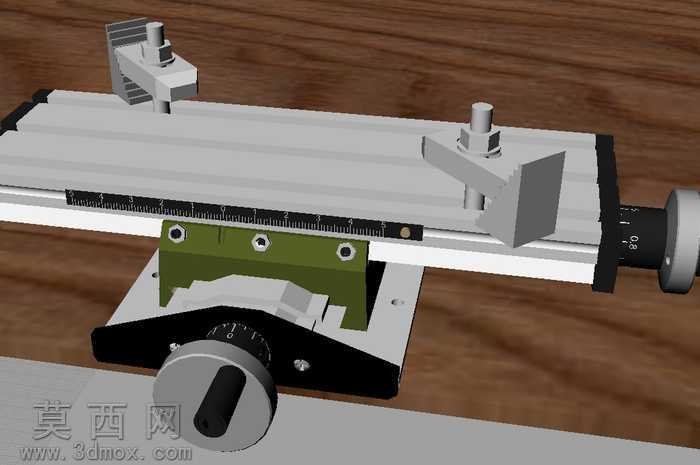

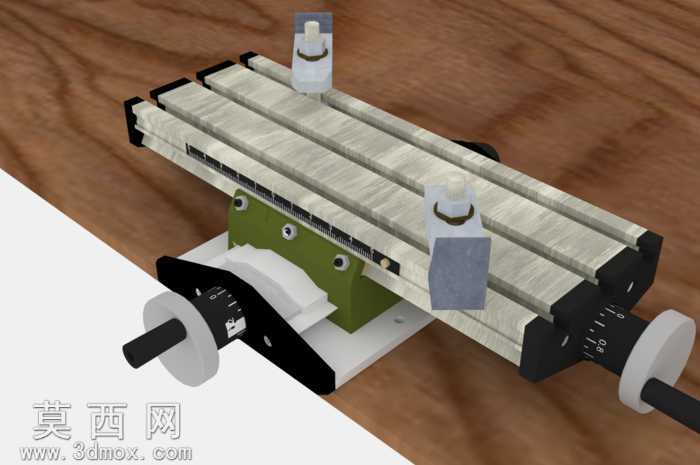

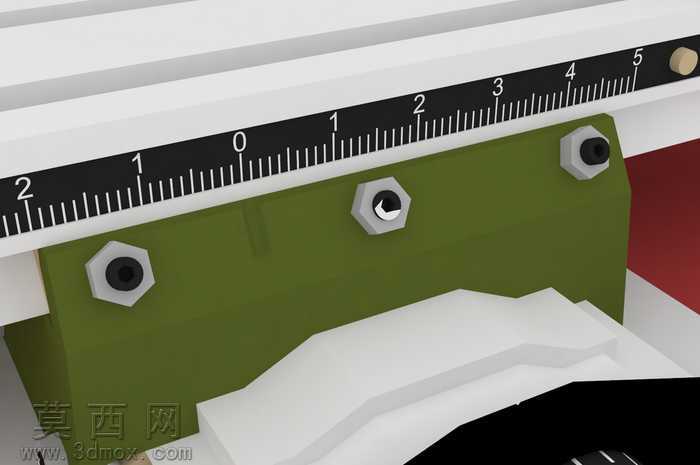

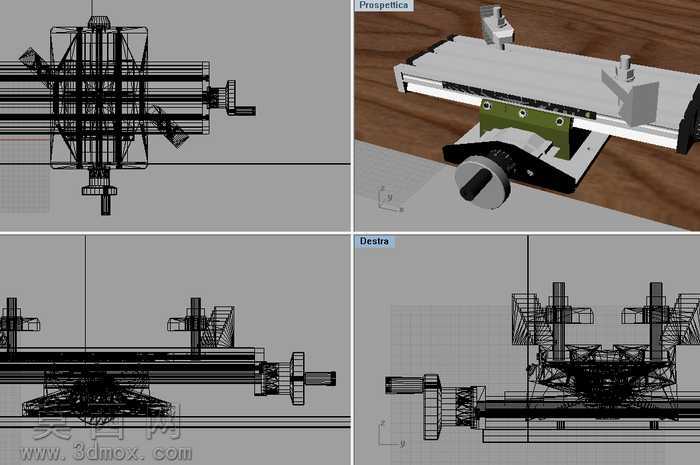

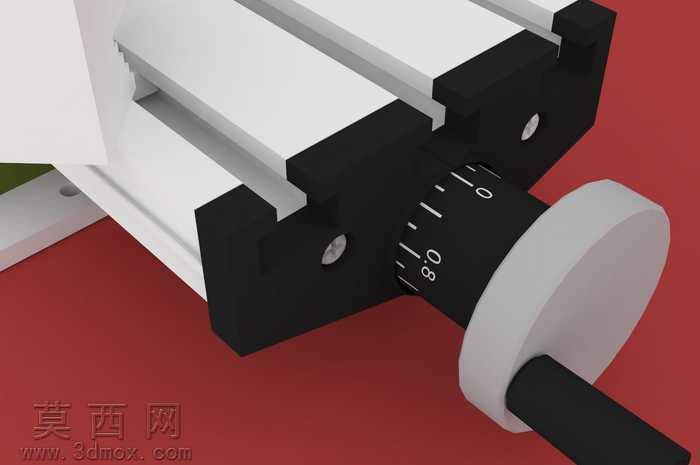

本作品为Proxxon微型复合十字滑台KT70的三维建模设计，整体采用1:1等比例还原实物结构，建模过程中严格遵循实物的尺寸公差与装配逻辑，对每一处结构细节都做了精准复刻。建模阶段首先搭建滑台的核心基准框架，先完成底部安装基座的实体构建，基座采用加厚金属板材的结构设定，预留了标准安装孔位用于和微型机床、工作台面的固定连接。随后构建十字分布的两组滑动导轨副，纵向与横向导轨均采用燕尾槽配合结构，建模时精准还原了导轨的配合间隙、镶条调节结构，确保滑动副的运动逻辑与实物完全一致。滑台的工作台面采用带T型槽的结构设计，台面上的刻度标识做了凹凸纹理建模，还原实物的刻度读数功能，方便进给时的尺寸定位。两侧的进给手轮部分，分别还原了手轮的防滑滚花结构、刻度环的细密刻度、锁紧旋钮的卡扣结构，手轮与丝杠的连接部分做了装配约束，可模拟手动旋转手轮带动滑台进给的运动效果。材质渲染阶段，针对不同部件做了区分化材质设定：基座部分采用军绿色喷塑金属材质，调整了材质的粗糙度与金属度参数，还原哑光喷塑的表面质感；导轨与工作台面采用镀铬光亮金属材质，添加细微的划痕与使用磨损纹理，模拟金属加工件的真实使用质感；手轮部分采用黑色工程塑料与灰色防滑橡胶的组合材质，橡胶部分调整了漫反射粗糙度，还原软质橡胶的哑光触感；锁紧旋钮部分做了透明亚克力与金属嵌件的材质区分，还原实物的视觉层次。设计思路上，这款微型十字滑台主要适配小型台式加工设备，用于实现工件的十字方向精密进给，建模时重点突出了其紧凑小巧的结构特点，整体尺寸控制在微型设备适配的范围内，所有活动部件均保留了正确的运动自由度，既可以作为产品展示的渲染素材，也可用于小型加工设备的配套结构设计参考，模型的装配层级清晰，各部件可单独拆分用于结构拆解演示，完整还原了手动精密滑台的机械传动逻辑与结构特征。
