旋转瓶内干燥砖室悬挂搅拌装置

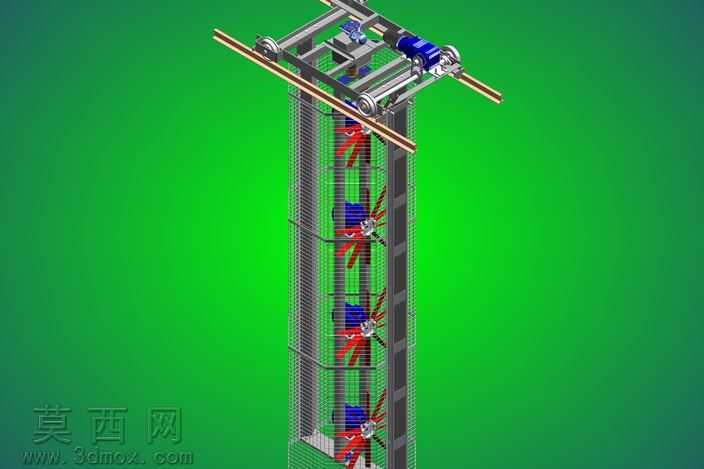

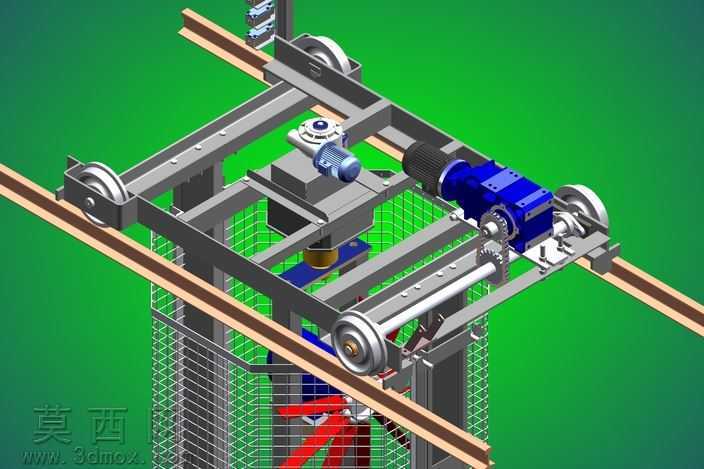

本装置为适配砖窑干燥工序的悬挂式旋转搅拌三维模型，建模阶段采用自顶向下的装配设计思路，首先搭建整体框架的空间基准，依据干燥窑内的竖向作业空间确定主体桁架的尺寸比例，优先保障悬挂行走机构与竖向搅拌主体的同轴度匹配。模型主体分为顶部悬挂行走组件、竖向笼式桁架、多组旋转搅拌桨三个核心模块，顶部行走组件建模时还原了双导轨配合的行走轮组、驱动电机的安装位与传动连接结构，轮组与导轨的配合间隙按照实际工业装配公差设置，确保虚拟装配下无干涉问题。竖向笼式桁架采用型材拼接的结构建模，每一层防护栏与竖向支撑的连接节点都做了细化处理，还原实际焊接装配的结构特征，桁架内部预留了搅拌轴的安装通道与桨叶的旋转避让空间。多组旋转搅拌桨沿竖向等距排布，桨叶采用倾斜角度设计，建模时对桨叶的曲面做了平滑处理，模拟实际作业时搅动窑内气流、带动砖坯周边湿热空气流动的功能形态。材质渲染阶段，顶部驱动电机赋予金属漆与散热格栅的哑光质感，行走轮组做了橡胶包边与金属轮毂的材质区分，桁架结构赋予碳钢型材的哑光金属质感并添加轻微的使用磨损纹理，搅拌桨叶赋予耐磨金属材质，背景采用渐变绿色突出主体结构，渲染时开启环境光遮蔽效果，清晰展现各部件的装配层级与结构细节。设计过程中重点考量了装置的悬挂行走稳定性，顶部双导轨的跨距经过参数化调整，确保整体装置沿导轨移动时无偏载问题，搅拌桨的排布间距结合干燥窑内砖坯的码放高度设置，保证每层砖坯周边都能形成有效气流循环，整体模型完整还原了该类干燥窑搅拌装置的结构特征与装配逻辑，可用于工业设备方案展示、结构验证等场景。
