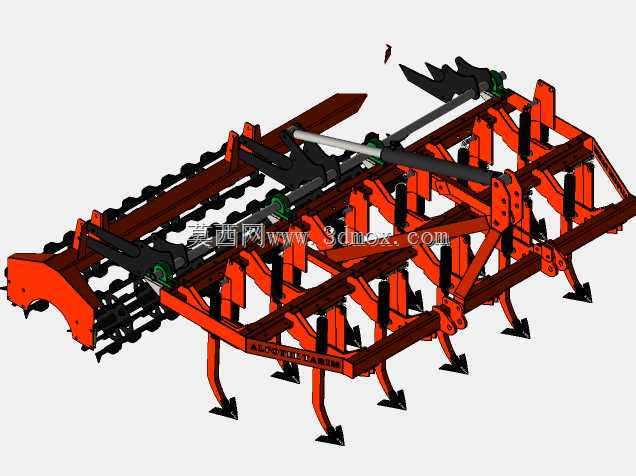

11齿液压折叠式农田整地耕耘机结构

　　这款耕耘设备主要适配旱作农田的播前整地、收后浅松作业场景，在东北、西北的规模化大田种植区域应用广泛，可配套大马力轮式拖拉机完成宽幅作业，解决传统窄幅机具作业效率低、进地次数多压实地表的问题。从结构设计来看，整机采用框架式焊接机架，主横梁采用矩形型钢焊接成型，所有受力节点均做了三角加强筋补强，避免作业中遇到硬质石砾时出现机架变形、焊道开裂的问题。11组弹性耕耘齿按照前后三排错位排布，相邻齿的横向作业间距经过反复校核，既保证作业幅宽内无漏耕死角，又避免作业时秸秆、杂草缠绕齿柱造成壅堵；每个耕耘齿的固定座都设计了多档位螺栓调节孔位，可根据不同农艺要求调整耕深，适配浅耕灭茬、深松破板结等不同作业需求，齿尖采用可拆卸式耐磨尖靴，

　　磨损后可单独更换，降低后期维护成本。设备后部集成了辊式碎土整平部件，带凸棱的镇压辊在作业时可将耕耘齿翻起的大土块压碎，同时整平地表，保证播前种床的土壤细碎度符合播种作业要求，辊体两端采用带防尘密封的轴承座安装，避免田间尘土进入轴承造成早期磨损。液压系统是这款设备的核心功能部件，两侧的折叠翼架通过液压油缸驱动，道路转场时可将两侧翼架向上折叠收起，大幅缩小整机横向宽度，满足乡村道路的通行限宽要求，作业时油缸锁死将翼架展平，保证整个作业幅宽内的耕深一致性；液压管路采用高压胶管沿机架内侧排布，所有管路接头处都设计了管卡固定，避免作业时机架震动造成管路磨损、接头渗油，油缸的铰接点均采用自润滑衬套，可适应田间多尘、缺乏频繁润滑条件的作业环境。

　　从安装边界来看，整机通过前部的三点悬挂结构与拖拉机后悬挂连接，悬挂点的尺寸符合国内主流大马力拖拉机的悬挂接口标准，无需额外改装挂接结构；作业状态下整机横向幅宽覆盖3.5米作业范围，折叠状态下横向宽度控制在1.8米以内，满足常规道路通行要求，纵向尺寸预留了足够的拖拉机转弯空间，作业时最小转弯半径可适配大田常见的田块宽度，无需频繁倒车调整机位。在实际作业逻辑上，耕耘齿的入土角度经过优化，作业时齿尖以近似垂直的角度切入土壤，可有效切断作物残茬、破碎地表板结层，同时不会过度翻扰下层土壤，避免造成土壤墒情流失；弹性齿柱在遇到土壤中的石块、树根等硬质障碍物时可产生微量弹性形变避让，越过障碍后自动复位，减少刚性冲击对机架和齿体的损坏。

　　机架上的各个安装位都预留了通用安装孔，后期可根据作业需求加装施肥管、排种单体等附属部件，拓展设备的作业功能，实现一机多用。整机的重量分布经过重心校核，挂接后拖拉机前后轴载荷分配处于合理区间，不会出现翘头、转向沉重的问题，作业时的牵引阻力经过优化，同等幅宽下比传统刚性机架耕耘机降低约12%的牵引功耗，可有效降低拖拉机的燃油消耗。
