工业用液压驱动物料输送设备结构设计

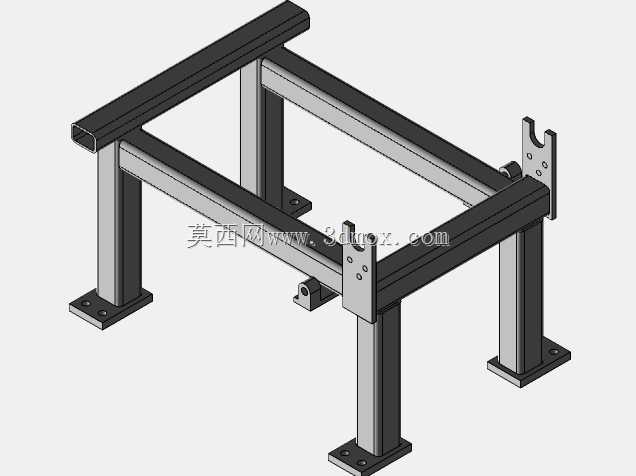

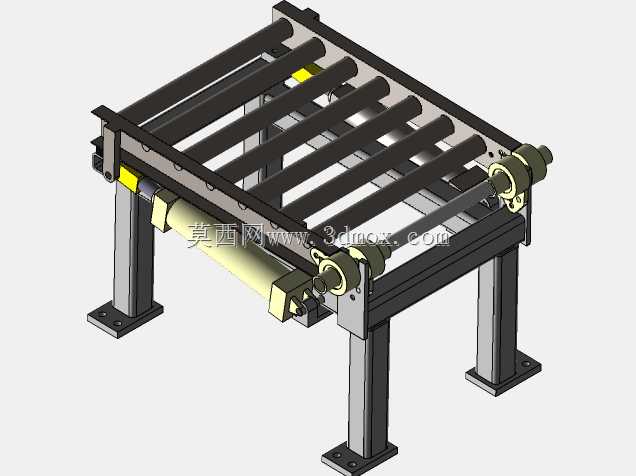

　　避免了传统电驱输送机在重载启动时容易出现的电机堵转、传动带打滑、齿轮冲击打齿等常见故障。在整体结构的布局上，设计时优先考虑了安装场景的适配性，设备的主体框架采用型钢焊接成型的模块化结构，输送面的承载段根据输送物料的类型可以更换不同的承载面板，针对散料输送可以加装挡边结构防止物料撒落，针对重型工件输送则可以在承载面下方布置密集的托辊组，降低面板的局部形变，保证长期重载使用下的结构刚度。液压动力单元的布置位置做了下沉式设计，既可以降低设备整体的重心，减少运行过程中的振动，也能预留出足够的检修空间，日常维护时不需要拆解主体输送框架就能完成液压滤芯更换、油路密封件检修、压力阀组调校等常规作业。在功能特性上，在离散制造、大宗物料周转的各类生产场景里，物料的跨工位转运一直是影响产线节拍的核心环节，不同于依靠电机配合传动辊的普通带式输送设备，这款采用液压作为动力源的输送结构，能更好适配重载、启停频繁、有冲击载荷的作业环境，在冶金原料转运、重型零部件加工车间流转、建材生产线上料等场景中，这类液压驱动的输送结构相比普通电驱设备有着更突出的负载适应性。从实际使用的角度出发，这款输送设备的核心设计逻辑是围绕液压动力的输出特性做结构匹配，液压系统本身具备的过载保护、低速大扭矩输出特性，让设备在输送单重较大的工件、或者堆积密度较高的散料时，不需要额外配置大减速比的减速机构，就能直接为输送面提供足够的牵引力，

　　这款输送设备可以通过液压阀组的调节实现无级变速，根据上下游工位的生产节拍灵活调整输送速度，不需要像普通电驱设备那样更换传动链轮或者配置变频模块，速度调节的响应速度更快，也能在输送过程中实现平稳的启停，避免输送面上的物料因为惯性出现移位、倾倒的问题。针对有多点上料或者多点下料需求的生产线，这款结构还预留了液压顶升、挡料机构的安装接口，不需要对主体框架做二次焊接加工，就能直接加装对应的辅助机构，适配不同的生产工艺布局。在外形尺寸与安装边界的设计上，设备的主体输送段采用标准节段设计，单节段的长度控制在常规运输车辆的装载尺寸范围内，现场安装时只需要通过螺栓连接就能完成多段拼接，可以根据车间的实际布局灵活调整总输送长度，

　　设备的底部支撑脚配置了高度调节结构，能够适配地面存在一定高度差的安装场景，不需要额外做地面预埋处理就能完成设备调平，降低现场安装的施工成本。从结构设计的细节来看，输送面的传动部件做了全封闭的护罩设计，既可以避免生产过程中的粉尘、碎屑进入传动缝隙造成部件磨损，也能符合生产现场的安全防护要求，防止操作人员的衣物、工具误卷入传动结构造成安全事故。液压管路的布置全部沿着框架的型钢内腔走线，外部只预留对应的快插接头，既可以避免管路被掉落的物料砸损，也能让设备的整体外观更整洁，减少现场的管路杂乱问题。在实际选型适配的时候，需要根据输送物料的单重、总堆积载荷、输送距离、输送节拍来匹配对应的液压泵排量以及液压缸的参数，同时要结合现场的液压油源情况，

　　确定是采用设备自带的独立液压站，还是接入车间现有的集中液压供油系统，不同的配置方式对应的安装空间预留要求也存在差异，如果采用独立液压站的配置，需要在设备端部预留出液压站的散热空间，保证液压系统的工作温度处于合理区间，避免长期高温运行造成密封件老化加速、液压油性能下降的问题。针对有防爆要求的作业场景，比如化工原料输送、煤粉输送等场景，这种液压驱动的结构相比电驱设备也有更好的适配性，不需要额外做复杂的防爆电机、防爆电控的配置，就能满足防爆区域的使用要求，降低特殊场景下的设备投入成本。在三维建模的过程中，这款结构的所有配合面都按照实际的加工公差做了参数化设置，各个连接孔位的位置、框架的焊接坡口、托辊的安装间距都完全符合实际加工的工艺要求，建模时已经考虑了不同部件之间的装配干涉问题，所有运动部件都预留了足够的运动间隙，不会出现实际装配时的部件卡滞问题，不管是用于设备选型时的方案展示，还是用于后续的生产加工出图，都可以直接调用模型里的尺寸参数，不需要再做大量的结构调整。
