八舵机驱动四足步行仿生机器人结构

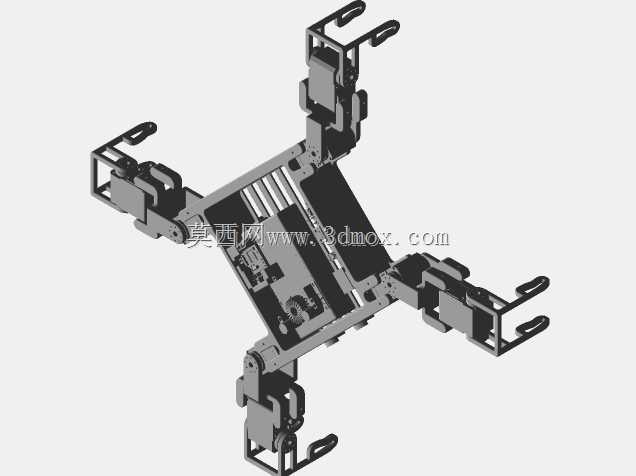

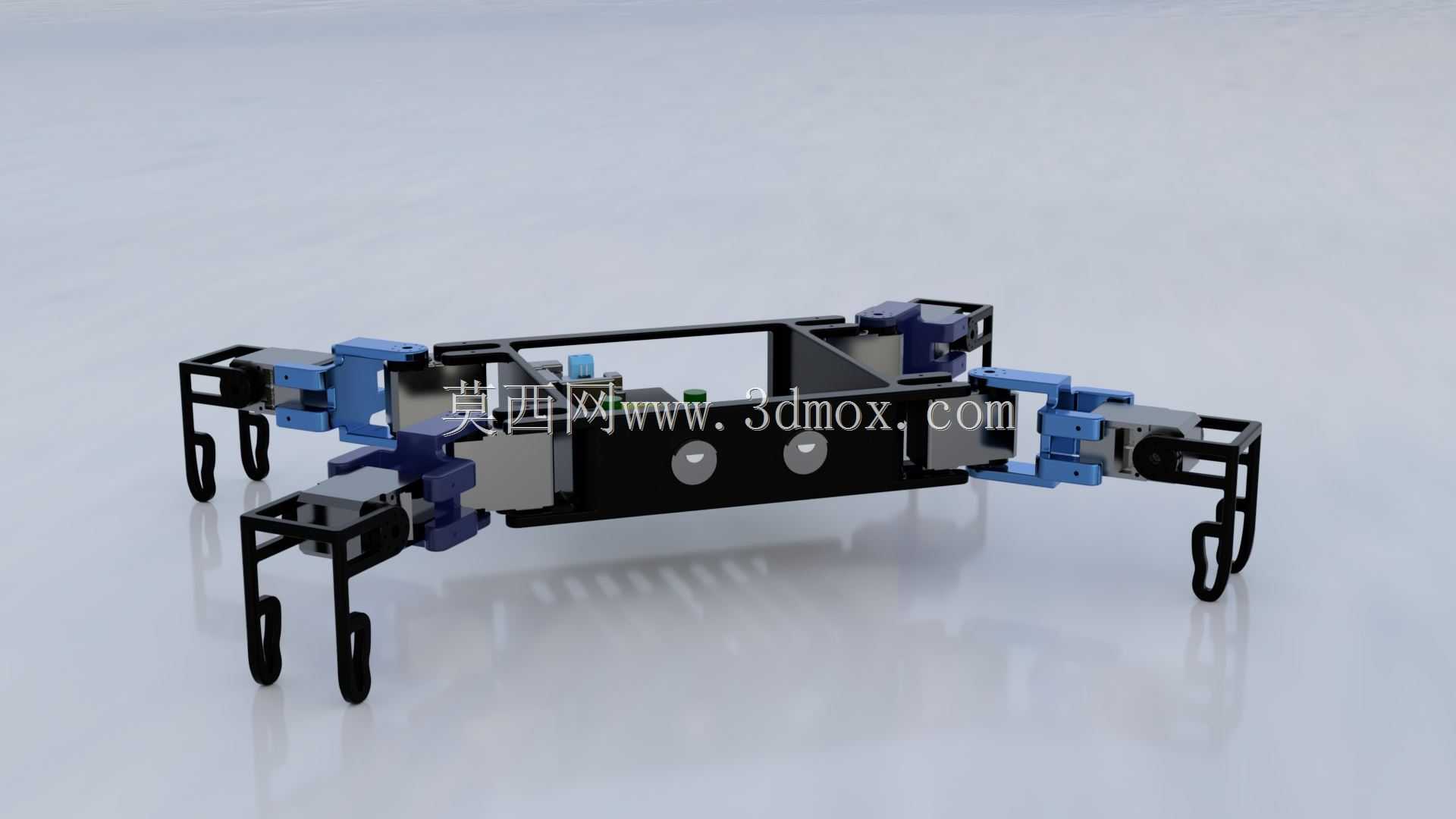

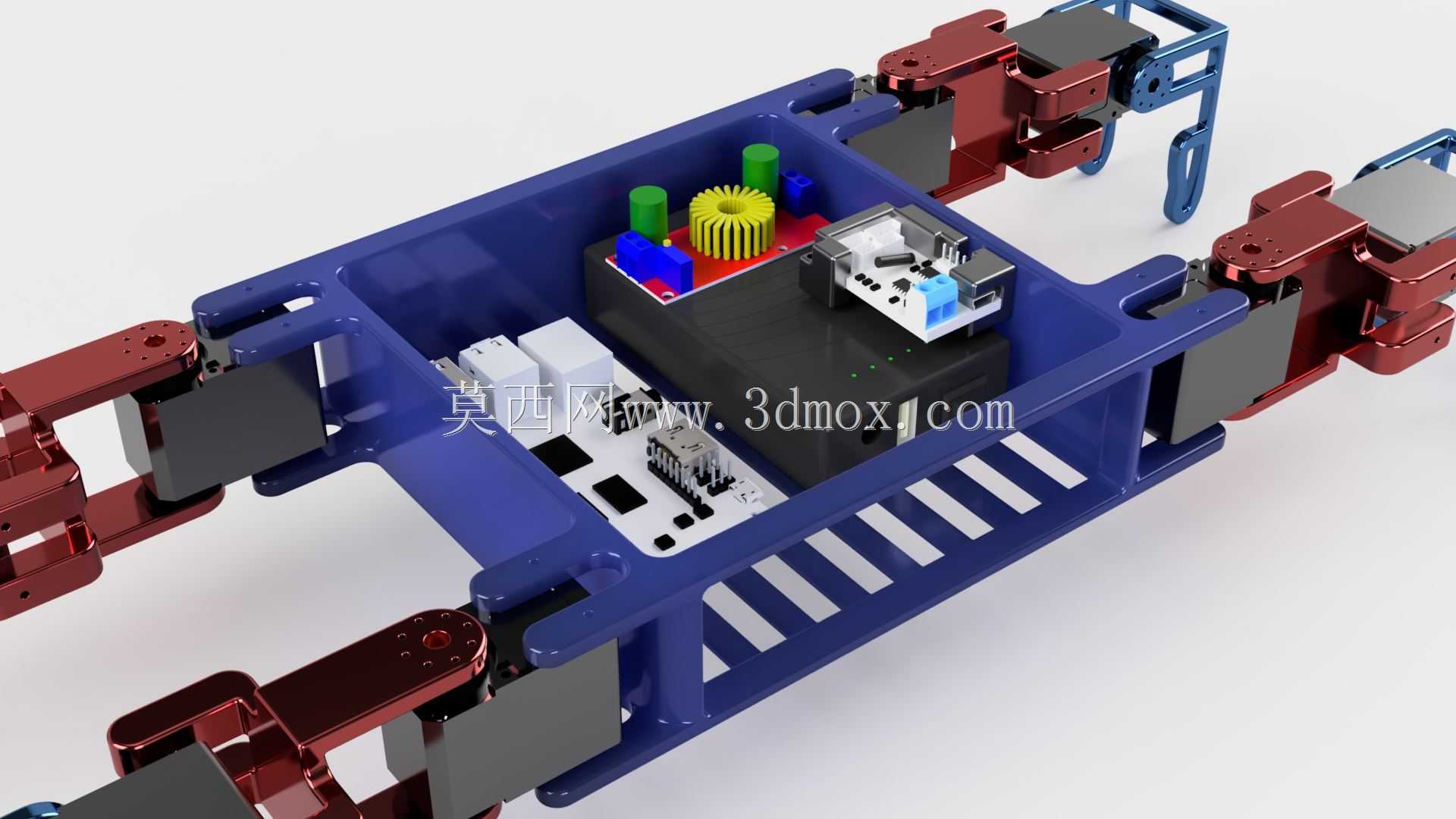

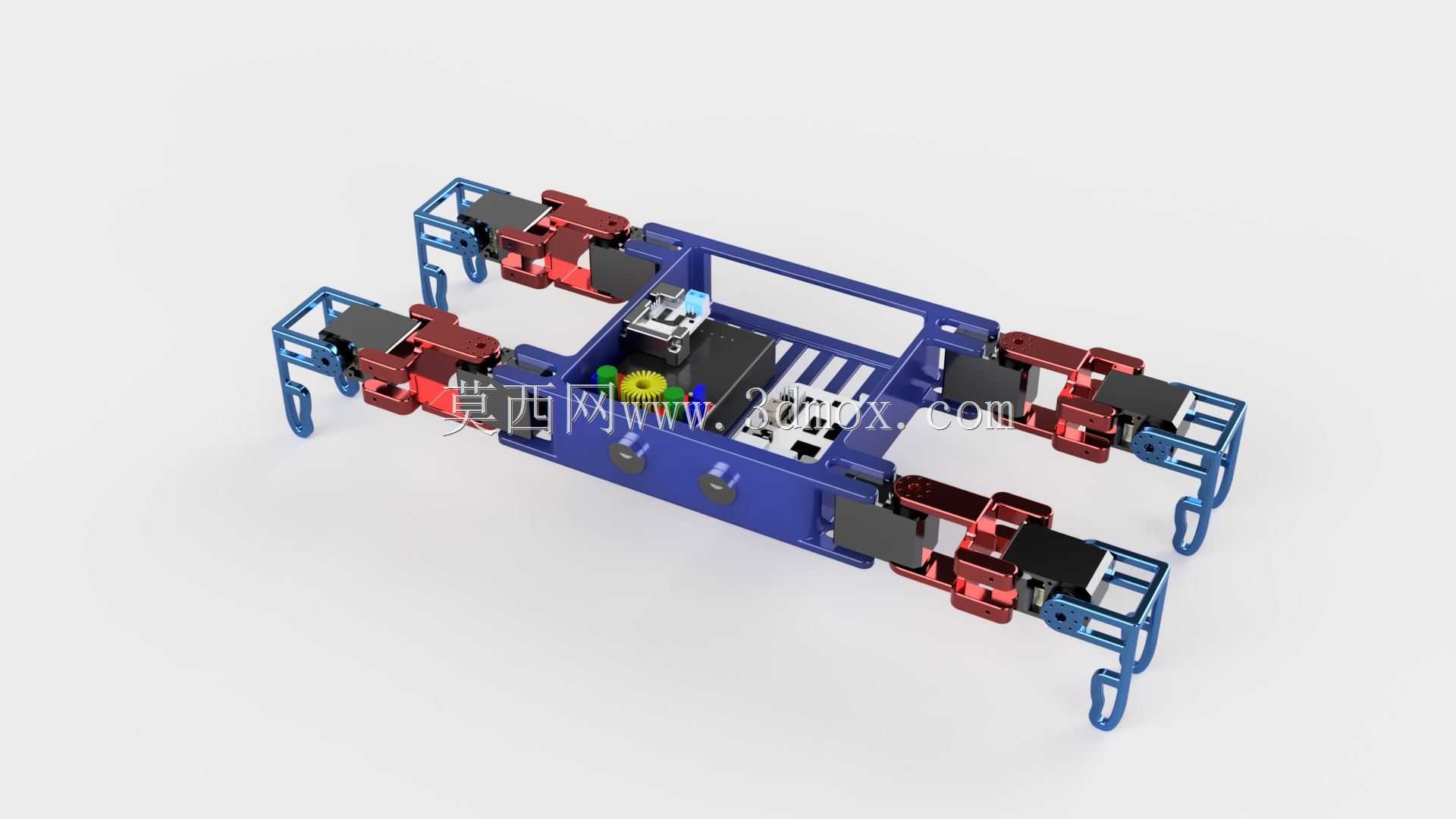

　　这款四足步行移动平台采用8台LX-16A伺服电机作为动力输出核心，整体采用十字交叉式主体机架布局，四条机械腿对称分布在机架四个端点位置，单腿采用双舵机串联构型，分别负责髋关节的前后摆动与膝关节的上下抬升动作，可实现对角步态、小步幅平移、原地转向等多种移动模式，适配平整硬质地面、小幅起伏非结构化路面的移动作业需求。从结构设计逻辑来看，机架主体采用层叠式板材拼接方案，核心控制电路板、供电模块集中布置在十字机架的中心区域，通过走线槽将各舵机的控制线与供电线规整收纳在机架内侧的空腔内，避免腿部运动过程中出现线缆剐蹭、拉扯磨损的问题。单腿的舵机安装座采用嵌入式定位设计，舵机输出轴与腿部连杆通过花键配合加顶丝锁紧的方式固定，

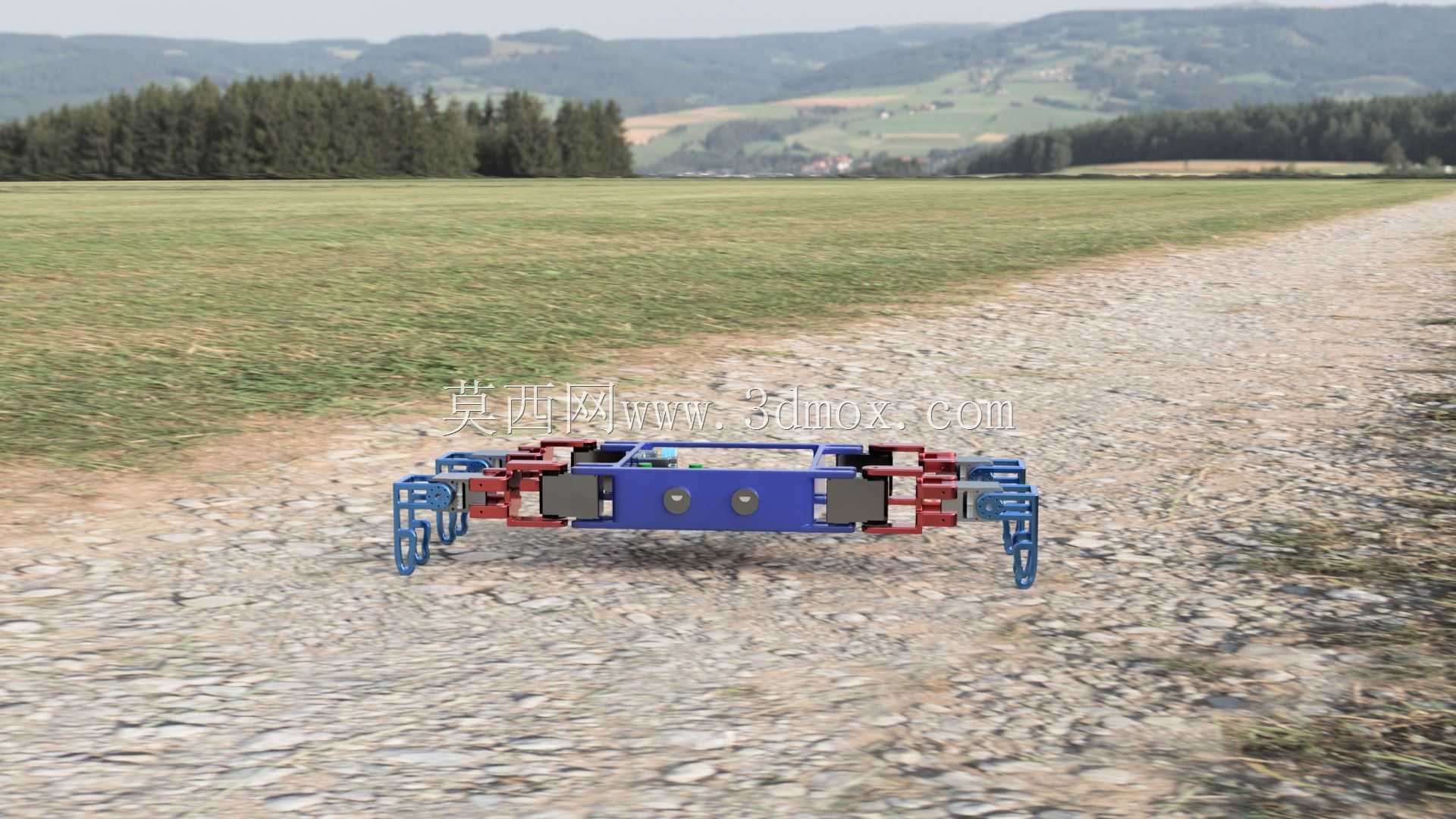

　　既保证了扭矩传递的可靠性，也便于后期维护时快速拆解更换故障舵机，无需对整体结构进行大范围拆解。在安装边界与尺寸适配层面，四条腿处于完全收拢状态时，整体外轮廓尺寸可控制在较小范围内，方便收纳与转运；当腿部完全伸展至最大行程时，机身离地高度可满足跨越常规地面凸起、线缆、小尺寸障碍物的通行需求，腿部末端采用弧形支脚设计，增大与地面的接触面积，降低硬质地面行走时的打滑概率，同时支脚预留了缓冲垫安装位，可根据使用场景加装橡胶或硅胶缓冲垫，吸收落地时的冲击载荷，减少舵机受到的径向冲击力，延长动力部件的使用寿命。从实际应用场景出发，这类小型四足步行结构可作为二次开发的基础载体，搭载小型传感器、视觉模块后可用于室内环境巡检、狭小空间探测、

　　教学实训演示等场景，相比轮式移动结构，足式行走的方式对地面平整度的要求更低，可适应轮式结构无法通行的台阶、沟壑、非连续铺装路面，在实验室教学场景中，该结构可作为机器人运动学、步态算法验证的硬件平台，学生可基于现有机械结构调整舵机运动参数，验证不同步态的行走稳定性、负载能力与能耗表现。设计过程中针对舵机的受力工况做了针对性优化，将髋关节舵机布置在靠近机架中心的位置，降低腿部运动时的转动惯量，提升动态响应速度，膝关节舵机布置在大腿连杆末端，缩短小腿连杆的力臂长度，减少舵机输出轴承受的弯曲载荷，保证在搭载额定负载的情况下，舵机不会因为长期受径向力出现输出轴旷量、齿轮磨损的问题。机架板材的连接位置均采用定位凸台加螺丝锁紧的方式，

　　减少装配时的对位误差，保证四条腿的安装位置精度一致，避免因为装配公差导致行走时出现机身倾斜、步态跑偏的问题。腿部的运动行程做了机械限位设计，在舵机转动的极限位置设置了硬限位挡块，即使控制程序出现跑飞、舵机转动角度超出设计范围的情况，机械结构也会阻挡腿部过度转动，避免舵机堵转烧毁、结构件碰撞损坏的问题。整体结构没有冗余的装饰性部件，所有结构件均承担支撑、传动或防护的功能，在保证结构强度的前提下尽可能缩减了不必要的重量，降低舵机的负载压力，提升续航表现与运动灵活性。
