三边形网纹滚花紧固调节螺钉结构

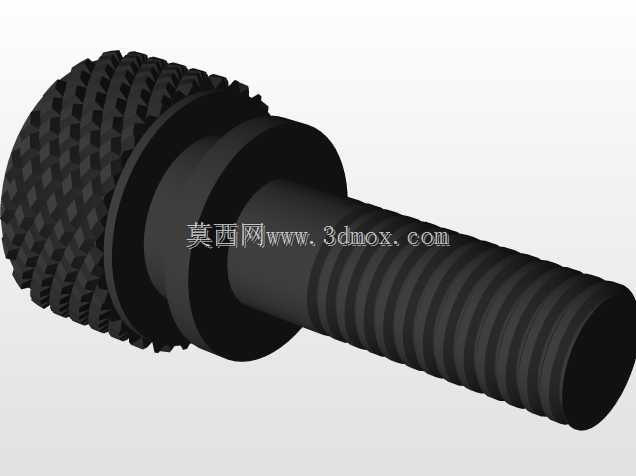

　　在工装夹具调试、小型设备手动调节、电子设备面板紧固这类需要频繁手动拧动紧固件的场景里，普通光面螺钉或者外六角螺钉往往存在徒手施力打滑、需要借助辅助工具的问题，滚花类紧固件就是为解决这类手动操作需求设计的结构件。这款三边形网纹滚花的螺钉结构，头部采用网纹滚花加工，滚花纹路覆盖整个头部圆柱面，齿纹深度均匀，徒手拧动时手指与头部接触面的摩擦力足够，即使手上沾有少量切削液或者装配油污，也能稳定施加扭矩，不需要搭配螺丝刀、扳手这类工具，在设备日常调试、面板快速拆装的场景下能大幅提升操作效率。

　　从结构设计逻辑来看，这款螺钉头部做了凸缘台阶设计，滚花头部直径大于螺杆直径，台阶面可以在拧紧时起到限位作用，避免螺钉拧入过深损伤安装基面，同时凸缘结构也能增大头部与被连接件的接触面积，降低接触面的压应力，防止薄壁塑料件、薄金属板这类低强度被连接件被压溃变形。螺杆部分采用标准三角螺纹设计，螺纹牙型规整，螺距符合常规紧固件通用标准，能和对应规格的标准内螺纹直接适配，不需要单独加工特殊配合螺纹，降低配套加工的成本。

　　不同于常规圆形滚花头螺钉，这款产品的滚花头部做了三边形的轮廓优化，三个平直边均匀分布在头部圆周上，除了徒手拧动时的防滑效果，当需要施加更大拧紧扭矩的时候，可以用开口扳手卡住三个平直边进行加力操作，兼顾徒手快速拧动和工具辅助紧固的双重需求，解决了纯圆形滚花头无法用扳手加力、拧紧力矩不足的问题。滚花的齿纹采用斜纹网纹设计，相比直纹滚花，网纹的防滑性能更优，各个方向施力都能获得足够的摩擦力，不会出现直纹滚花轴向施力打滑的问题。

　　从安装边界来看，这款螺钉的滚花头部长度控制在合理范围，既保证足够的手指接触面积，又不会因为头部过长占用过多安装空间，适合安装空间紧凑的小型设备内部、仪器面板位置。螺杆部分的光杆段位于螺纹和头部台阶之间，光杆段直径略小于螺纹大径，在拧入螺纹孔时可以起到导向作用，避免螺纹对中不良出现乱牙的问题，同时光杆段可以穿过被连接件的光孔，配合台阶面实现被连接件的压紧定位。在实际选型应用中，这类滚花螺钉多用于不需要很大锁紧力、需要频繁拆装调节的位置，比如仪器面板的盖板固定、工装夹具的可调挡块定位、小型设备的手动调节锁紧结构，相比普通开槽或者十字槽螺钉，不需要额外工具就能操作，在洁净车间、设备调试现场这类不方便携带零散工具的场景下实用性很强。

　　建模过程中需要重点关注滚花纹路的建模精度，网纹的齿距、齿深要符合加工工艺要求，避免出现齿纹过深导致头部开裂、或者齿纹过浅防滑不足的问题；三边形轮廓和圆形滚花面的过渡位置要做圆角处理，避免锐边割手，同时也能避免热处理或者加工过程中出现应力集中导致的头部开裂。螺纹部分的建模要符合通用螺纹标准，牙型角、螺距参数和对应规格的标准螺纹保持一致，保证实际加工后能和标准螺纹件顺畅配合。头部凸缘的厚度要根据螺钉的整体强度要求设计，厚度过薄会导致拧紧时凸缘变形，厚度过厚则会增加整体重量和占用空间，需要结合实际应用场景的拧紧力矩需求做匹配。
