微型紧凑型气动塞里气缸结构设计

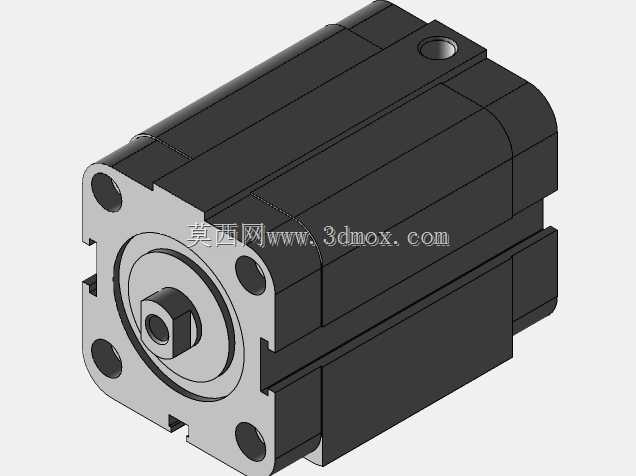

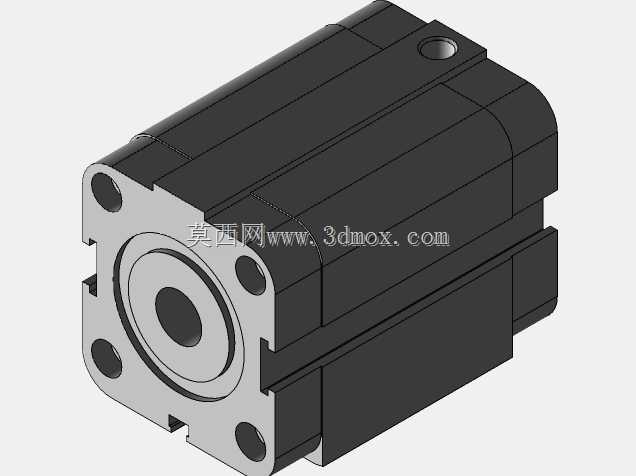

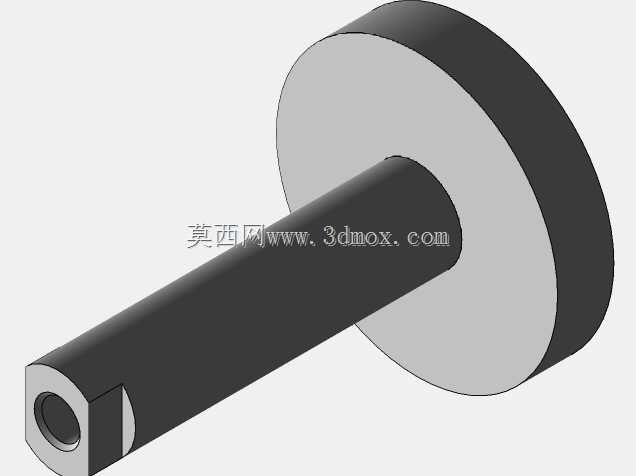

　　这款微型紧凑型气动元件，主要面向狭小安装空间内的短行程直线驱动场景设计，在半导体分拣工位、小型工装夹具的压紧动作、3C产品组装工位的微位移推抵、医疗检测设备的样本卡位驱动等场景中，这类小尺寸气缸的应用占比逐年提升。不同于常规标准气缸的长筒体结构，这款气缸将缸体与安装法兰做了一体化整合，大幅压缩了轴向安装尺寸，50mm的法兰直径搭配52.5mm的总轴向长度，能够直接嵌入设备的安装板预留孔位，不需要额外设计转接支架，减少了装配环节的累计误差。从结构设计逻辑来看，这款气缸采用单杆空心轴输出设计，杆端的内孔与侧向切边结构，是为了匹配快速接头的直连安装，同时侧向切边可以配合安装板上的防转销，避免气缸动作过程中活塞杆发生周向转动，

　　保证输出端的动作位置精度。法兰端的大直径圆盘结构，一方面作为缸体的端盖承担密封承压的作用，另一方面盘面可以直接贴合安装基准面，通过周向均布的隐藏式安装孔完成固定，不需要额外伸出安装耳座，进一步缩小了整体占用的空间边界。在实际选型应用中，这类微型紧凑型气缸的输出行程普遍较短，主要承担小推力的辅助动作，比如工装定位时的顶紧、料道上的工件挡停、检测探针的进给驱动，不需要承担大负载的推拉作业，因此在缸筒壁厚设计上做了优化，在保证0.5-0.7MPa工作气压下结构强度足够的前提下，尽可能缩小径向尺寸。设计过程中需要重点考虑的边界条件，首先是安装面的平面度要求，因为法兰直接贴合安装基准，如果安装面平面度超差，锁紧安装螺丝后会导致缸体发生微变形，

　　进而出现活塞杆卡滞、密封件偏磨漏气的问题；其次是活塞杆的伸出端同轴度，空心杆的内孔与杆体外圆的同轴度需要控制在0.02mm以内，避免外接气管接头后出现偏心受力，影响活塞杆的往复运动顺滑度。不同于带导杆的三轴气缸，这款单杆微型气缸没有额外的导向结构，因此在选型时需要注意负载的作用方向，尽量保证负载力沿活塞杆轴向作用，避免承受径向载荷，否则会大幅缩短密封件的使用寿命，甚至出现活塞杆弯曲的问题。在三维建模过程中，这类零件的建模逻辑需要优先确定安装基准，以法兰的贴合面作为Z向零点，以活塞杆的中心轴线作为径向基准，先绘制法兰端的外圆与安装孔位，再延伸出活塞杆的结构，最后处理杆端的内孔与防转切边，建模时需要预留密封件的安装槽位尺寸，

　　保证密封沟槽的尺寸公差符合气动元件的通用标准，避免后续加工完成后出现密封件装配不到位的问题。从实际应用的反馈来看，这类微型紧凑型气缸在小型自动化设备中的替换需求很高，很多老旧设备的紧凑工位原本采用定制的非标驱动件，维护替换成本很高，这类标准化的微型气缸可以直接适配原有安装位，大幅降低设备的维护成本。同时因为整体结构没有多余的外露部件，法兰与杆体的过渡位置做了圆角处理，在洁净车间的应用场景中，不容易积灰，擦拭清洁也更方便，符合部分洁净生产场景的使用要求。设计时还需要考虑进出气的通路布局，因为整体轴向尺寸很短，进出气孔位直接开设在法兰端面上，不需要在缸筒侧面开孔，进一步简化了缸体的加工工艺，也避免了侧面接管占用额外的径向空间，让周边的管线布局可以更紧凑。
