横向排布三色交通信号灯结构设计

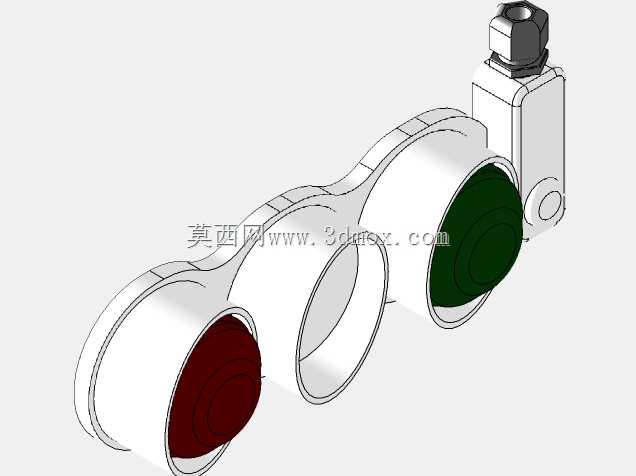

　　日常做市政交通配套设备的结构方案时，这类横向排布的三色交通灯是路口渠化设计里的常用部件，和竖向灯组相比，横向灯组更适合安装在高度受限的高架下匝道、隧道入口以及窄幅道路的悬臂杆上，不会因为竖向堆叠高度过大，触碰上方的线缆或者桥体结构。从实际使用场景来看，这类灯组主要承担路口通行权的指示功能，红、黄、绿三色灯腔沿水平方向依次排布，对应停止、警示、通行三种信号状态，驾驶员在远距离就能通过灯位快速识别信号，不用刻意分辨颜色，对色弱群体也更友好。

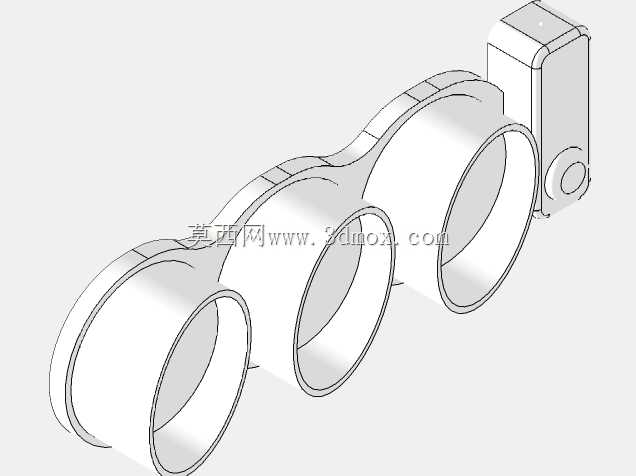

　　从结构设计的角度拆解，这个灯组采用一体化弧形壳体设计，三个灯腔之间做了平滑的曲面过渡，没有尖锐的直角结构，一方面能降低风阻，在沿海多台风区域或者高架高风速位置，能减少杆件承受的风载荷，避免长期受交变风力出现连接松动；另一方面弧形曲面不容易积灰积水，日常户外使用时，雨水能顺着曲面自然流下，减少灰尘在灯面的附着，降低后期运维的清洁频次。每个灯腔都做了独立的内凹结构，灯盘安装在腔体内侧，内凹的边缘能起到遮光檐的作用，避免正午阳光直射灯面产生反光，导致驾驶员看不清灯色信号，同时也能减少相邻灯腔之间的光线串扰，不会出现红灯亮时带起旁边黄灯区域漫反射的问题。

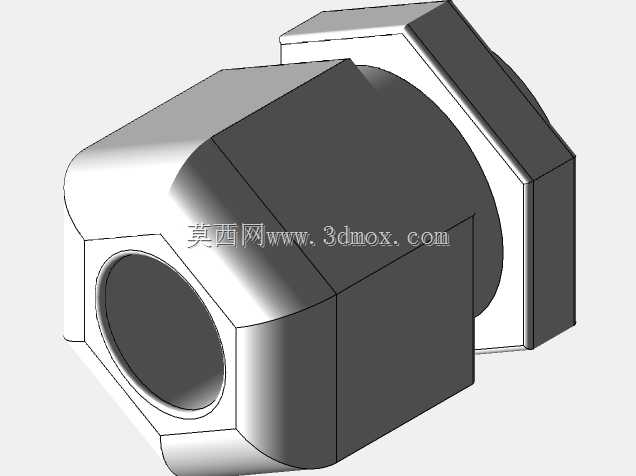

　　灯组尾部的安装座采用快装式结构，和悬臂杆的连接端做了标准的六角锁紧接头，安装时不需要额外焊接支架，直接套入杆件预留的安装位，拧紧锁紧螺母就能完成固定，安装角度可以通过接头的转动副微调，适配不同路口的照射角度需求，比如弯道位置可以调整灯组角度，让灯面正对来车方向。接线端设置在安装座顶部，做了防水密封结构，线缆从接头内部穿入壳体，和内部的灯盘控制线路连接，密封胶圈的压缩量设计在30%左右，既能保证IP65级别的防水防尘能力，又不会因为压缩量过大导致胶圈老化开裂，适应户外-40℃到65℃的工作环境，不管是北方冬季的低温还是南方夏季的暴晒，密封结构都不会失效。

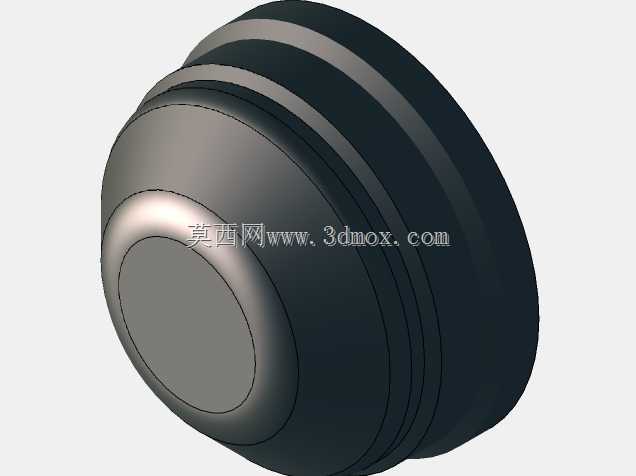

　　尺寸设计上，三个灯腔的通光口径统一采用常规路口使用的标准尺寸，灯组整体横向长度控制在悬臂杆的承重范围内，壳体采用改性ABS工程塑料注塑成型，壁厚均匀控制在3mm，既保证整体结构强度，遇到轻微的外力磕碰不会开裂，又能控制整体重量，降低悬臂杆的承重负荷。灯腔内部预留了灯盘的安装螺柱位置，兼容常规的LED灯盘安装尺寸，后期运维更换灯盘时不需要改动壳体结构，直接拆卸灯面的透明面罩就能完成更换。灯面的透明面罩采用曲面PC材质，表面做了硬化处理，耐紫外线照射，长期户外使用不会发黄变脆，曲面设计也能让光线的发散角度控制在合理范围，既保证足够的照射距离，又不会对相邻车道的驾驶员产生眩光干扰。

　　在实际选型适配时，这类横向灯组可以搭配倒计时器、行人请求按钮等附属设备，壳体侧面预留了扩展安装位，不需要额外打孔就能固定附属配件，避免后期改装破坏壳体的防水结构。内部走线采用分腔设计，强电线路和信号控制线路分开布置，减少信号干扰，避免出现灯组误触发的问题。壳体的连接缝隙都做了错位止口设计，配合防水胶条，即使高压水枪冲洗也不会出现内部进水的情况，满足户外设备的长期使用要求。
