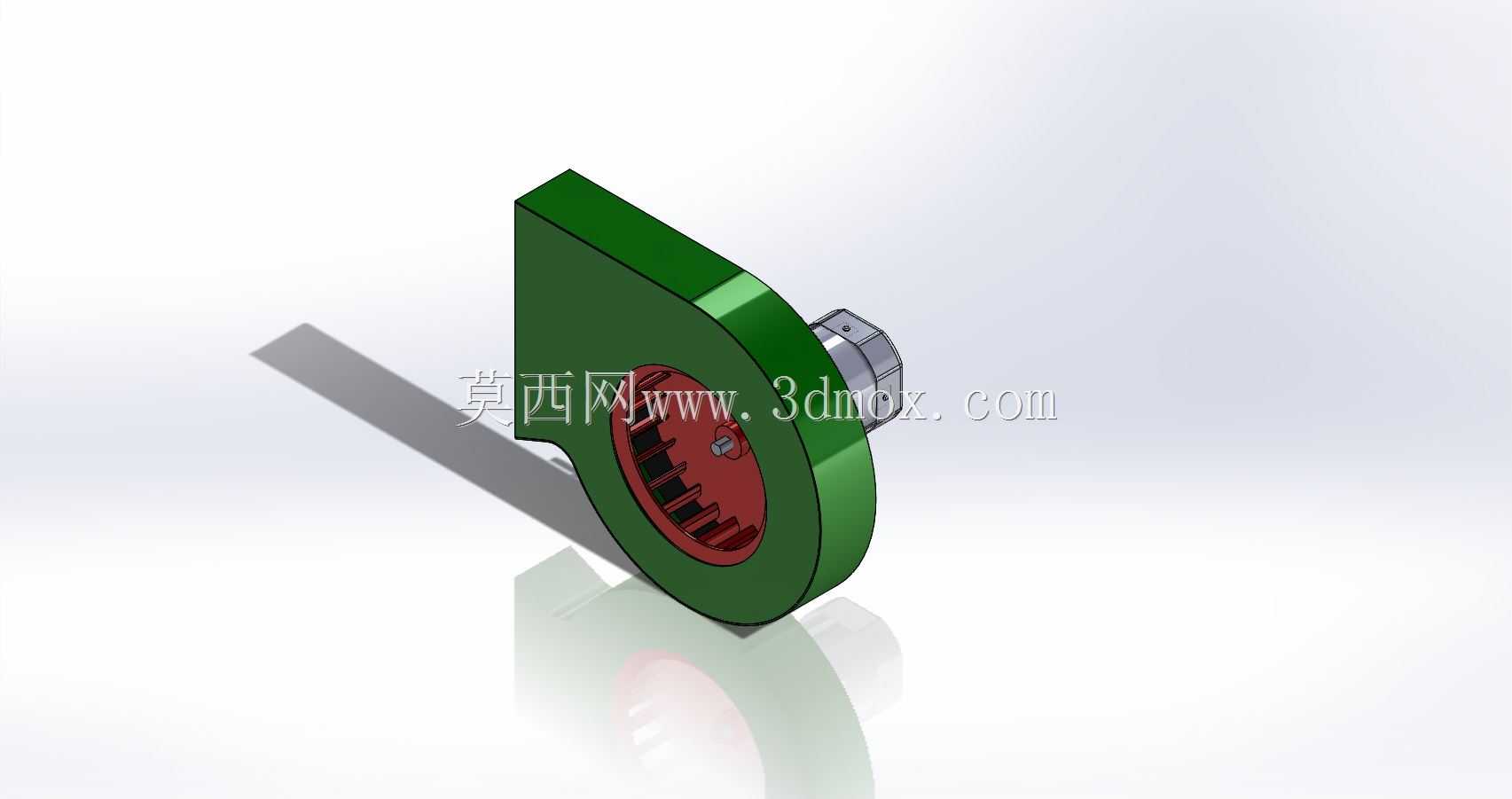

工业配套小型离心鼓风机三维结构

　　做工业烘箱配套项目的时候，最先要敲定的就是风循环的核心部件选型，这款小型离心鼓风机的结构，刚好匹配中小型工业烘箱内部的热风循环需求，区别于轴流风机的直吹送风逻辑，离心结构的风压输出更稳定，能在烘箱相对密闭的腔体内形成均匀的紊流场，避免腔体内出现局部温度差过大的问题，之前做同类型项目时踩过轴流风机送风距离不足的坑，靠近出风口位置温度超调，远端位置温度达不到工艺要求，最后返工更换风机才解决问题，所以这次在结构设计阶段就优先考虑离心式的鼓风结构。

　　从实际安装边界来看，这款风机的蜗壳采用渐开线式的流道设计，整体外形没有突出的冗余结构，蜗壳外侧的安装面可以直接贴合烘箱的侧壁固定，不需要额外设计复杂的安装支架，进风口采用轴向直连的接口形式，能直接对接烘箱内部的回风通道，出风口顺着蜗壳的切线方向布置，刚好对准烘箱内部的导流板角度，不需要额外做风道的变向转接，能减少风路的沿程阻力损失。叶轮部分采用前向式的叶片结构，相比后向叶片，相同转速下能输出更高的风压，匹配烘箱内部热风循环需要克服换热器、导流板、物料架带来的风阻，叶轮和蜗壳之间的间隙控制在合理范围，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大造成风压泄漏损失，实际运转时的效率能满足1.5米长度以内中小型烘箱的循环风量要求。

　　设计时特意把电机的连接端布置在蜗壳的外侧，和热风腔体完全隔开，避免烘箱内部的高温持续传导到电机绕组，延长电机的连续运转寿命，连接轴位置做了隔热衬套的安装空间，能阻断热量沿着轴体向电机端传递，之前有项目没做隔热处理，电机长期在高温环境下运转，轴承润滑脂提前干涸失效，不到三个月就出现轴承异响卡滞的问题，这次的结构在设计阶段就预留了隔热件的安装位置，能适配最高200摄氏度的工作环境温度。

　　除了工业烘箱的应用场景，这款风机的结构也能适配小型除尘设备的负压吸尘、小型设备的散热通风、物料输送的低压风源供给等场景，蜗壳的壁厚设计兼顾了结构强度和轻量化要求，采用薄钢板折弯焊接的工艺就能实现量产，不需要复杂的铸造成型工序，能降低小批量定制的加工成本。安装孔位的布置采用对称式设计，不管是左侧出风还是右侧出风的安装需求，都能通过调整蜗壳的固定角度实现，不需要重新设计整套风机结构，提升了部件的通用适配性。叶轮的动平衡校正槽预留了足够的去重空间，装配完成后可以直接在动平衡机上做校正，把运转振动值控制在允许范围内，避免长期运转出现固定螺栓松动、连接管路开裂的问题。

　　在结构细节上，蜗壳的接缝位置做了折边咬合的设计空间，组装时配合密封胶就能实现很好的气密性，不会出现漏风导致的风压损失，进风口位置做了圆弧过渡的导流段，能减少气流进入叶轮时的紊流噪声，相比直角进风口的结构，运转时的气动噪声能降低5到8分贝，提升设备使用时的体验。轴承位的设计预留了润滑脂的加注通道，长期维护时不需要完全拆解风机就能补充润滑脂，降低后期的维护工作量。整体结构的所有棱角位置都做了圆角过渡处理，避免加工和装配过程中出现锐边割手的问题，符合机械设备的安全设计要求。
