受电弓式工业刀臂结构三维设计

　　这款受电弓式刀臂结构，主要应用于自动化产线中需要移动取电、随行供电的作业场景，常见于长距离输送的自动化分拣线、空中悬挂输送系统、移动式工装夹具的随行供电工位，区别于传统拖链供电的形式，这类刀臂结构可以在设备沿轨道移动过程中，持续保持与供电导轨的稳定接触，避免拖链长期弯折产生的线缆疲劳破损问题，尤其适合行程超过十米、往复运动频次高的自动化线体。

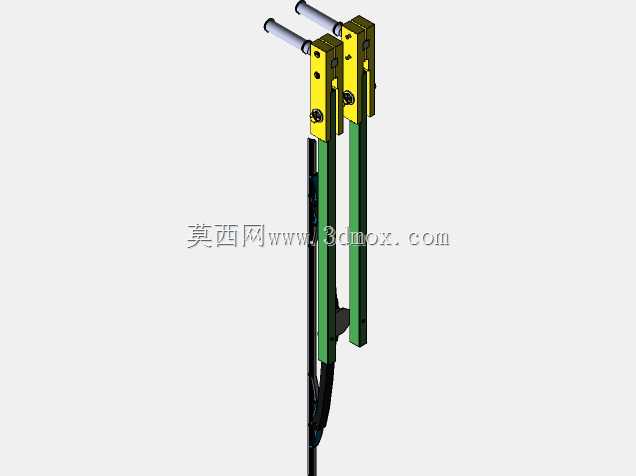

　　从功能特性上看，该结构采用双杆并行的接触端设计，上端的两个圆柱形接触头采用耐磨导电材质，工作时始终抵靠在平行布置的供电滑触线内，双接触点的设计可以有效降低单点接触不良带来的供电中断风险，哪怕其中一个接触头因为磨损、积尘出现接触电阻波动，另一个接触头依然可以维持稳定的电流通路。接触头下方的黄色安装座采用绝缘高强度材质加工，既承担接触头的固定定位作用，也实现导电部分与下方支撑结构的电气隔离，避免出现漏电、短路的安全隐患。

　　支撑部分采用两根平行的长条形绿色绝缘杆件作为主体承力结构，杆件内部预埋导电铜排，直接将上端接触头获取的电力传导至下端的出线端，省去了额外布线的空间，也让整个刀臂的结构更加紧凑。杆件下部设计有铰接式缓冲结构，内置复位弹簧，可以在设备运行出现小幅跳动、轨道对接存在阶差的时候，让上端接触头始终保持合适的接触压力，既不会因为压力过大加速接触头和滑触线的磨损，也不会因为压力过小产生接触打火的问题。下端的出线端采用快插式接线结构，可以直接对接设备端的供电线缆，安装维护时不需要拆解整个刀臂结构，大幅缩短现场换件的停机时间。

　　从设计思路层面，整个结构优先考虑了长期往复运行的可靠性，所有运动铰接点都采用免维护的自润滑轴套，不需要定期加注润滑脂，适合在无尘车间、涂装生产线这类不方便定期维护的场景使用。绝缘部件的材质选型同时兼顾了绝缘性能与结构强度，在设备运行产生的振动环境下不会出现开裂、形变的问题，导电部分的载流能力按照常规工业自动化设备的供电需求设计，可以满足最高几十安的持续载流要求，适配绝大多数移动工装、随行作业机构的供电需求。

　　安装边界方面，该刀臂整体为细长型立式结构，安装时需要将下端的固定座通过螺栓锁紧在移动设备的安装面上，安装面需要保证足够的平面度，避免刀臂安装后出现倾斜，导致上端接触头与滑触线的接触角度出现偏差。安装完成后需要调整接触头的初始伸出量，保证接触头压入滑触线的行程在设计范围内，预留足够的缓冲余量，应对设备运行过程中的上下浮动。横向安装尺寸上，双接触头的中心距与常用的双极滑触线极间距完全匹配，不需要额外做转接调整，安装时只需要保证刀臂的纵向中心线与滑触线的走向平行，就可以让接触头在整个行程内都处于滑触线的有效接触区域内。

　　在实际选型应用中，这类刀臂结构可以根据设备的供电电压、载流需求调整接触头的材质和内部铜排的截面积，也可以根据设备的安装空间调整支撑臂的长度，适配不同安装高度的滑触线布置。相比传统的碳刷式受电结构，这款刀臂的接触压力更稳定，耐磨寿命更长，在高速往复运动的场景下也不会出现碳刷过度磨损、碳粉堆积污染线体的问题，尤其适合电子制造、食品包装这类对环境洁净度有一定要求的生产场景。结构上没有复杂的传动部件，整体故障率极低，现场运维人员只需要定期检查接触头的磨损量，在磨损到极限位置时整体更换接触头即可，不需要复杂的调试操作，大幅降低了产线的运维成本。
