农用长行程蜗轮蜗杆传动组件结构

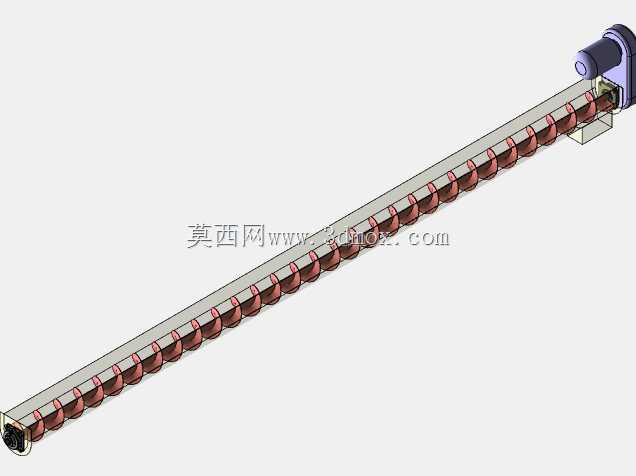

　　这套长度达4000mm的农用蜗轮蜗杆传动结构，主要面向散料输送类农用设备的动力传递场景，在粮食输送、有机肥转运、饲料上料这类需要长距离匀速推送物料的农用作业环节中，这类传动结构可以直接作为螺旋输送的核心动力执行部件，将端部驱动电机的回转运动转化为沿杆长方向的物料推送力，相比普通带传动或链传动的长距离输送结构，蜗杆自身的螺旋齿面可以同时承担传动与物料推送的双重作用，省去额外加装推送叶片的部分装配工序，适配农村作业场景下设备维护简便、结构耐造的实际需求。

　　从结构设计逻辑来看，端部的蜗轮安装座采用侧装式布局，驱动单元与蜗杆呈90度垂直交错布置，这种布置方式可以大幅压缩输送设备端部的横向安装空间，在田间地头或小型加工厂房这类空间局促的作业场景下，设备端部不需要预留过长的电机安装位，能适配更多狭窄安装场景。蜗杆的螺旋齿面采用等导程设计，全程齿距保持一致，保证物料在整个4米输送行程内推送速度均匀，不会出现局部物料堆积、挤压结块的问题，针对农用场景常见的谷物、颗粒饲料、粉状有机肥这类散料的物理特性，螺旋齿的齿高与齿槽宽度做了匹配优化，齿槽容积可以容纳粒径不超过20mm的散状物料，推送过程中不会出现颗粒卡滞在齿槽与外管壁之间的情况。

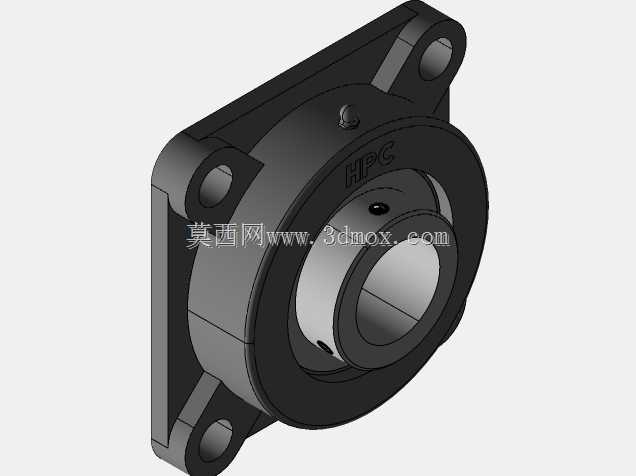

　　安装边界方面，整套组件的两端都设置了同轴支撑轴颈，端部支撑位的直径与杆身螺旋段做了阶梯差设计，安装时可以直接将两端轴颈穿入管壁端部的轴承座内，不需要额外加工转接法兰，4000mm的总长度可以直接适配常规4米规格的输送管段，现场安装时不需要对杆身做二次裁切，端部蜗轮座的安装孔位采用标准化间距设计，可以直接匹配市面常见的农用减速电机输出法兰，替换现有老旧输送设备的损坏蜗杆时不需要重新打孔改安装位，降低现场改造的工作量。

　　功能特性上，蜗轮蜗杆的啮合结构自带反向自锁特性，当驱动端停止动力输出时，杆身不会因为物料的反向重力出现倒转溜料的情况，不需要额外加装制动机构，在倾斜输送的作业场景下，比如将地面粮食输送到2米高的料仓内，停机时物料不会顺着螺旋槽反向滑落，避免物料抛洒浪费。杆身的螺旋齿沿全长连续布置，没有分段断点，推送物料时不会出现局部断料、输送脉冲的问题，整个输送过程物料流连续稳定，适配后端需要连续进料的加工设备，比如饲料粉碎机、粮食烘干机的进料环节，稳定的物料流速可以保证后端设备的作业负荷稳定，不会出现忽快忽慢的进料波动。

　　设计过程中针对长杆类零件的挠度问题做了结构优化，杆身芯部采用等直径刚性轴设计，螺旋齿与芯轴采用一体化结构，4米长度下的自身挠度控制在合理范围内，正常转速运转时不会出现齿面蹭刮外管壁的情况，不需要在杆身中间加装额外的支撑吊耳，减少了输送管内部的物料滞留点，避免物料长期堆积在支撑位出现霉变、结块的问题，这点对于输送粮食、饲料这类对卫生条件有一定要求的物料尤为重要。端部的蜗轮啮合区设置了封闭的腔体结构，可以填充润滑脂实现长期免维护，适配农用场景下设备定期保养不便的实际情况，不需要频繁加注润滑油就能保证啮合面的润滑状态，减少日常维护的工作量。
