适配大众1.6L发动机的NGK点火线圈结构

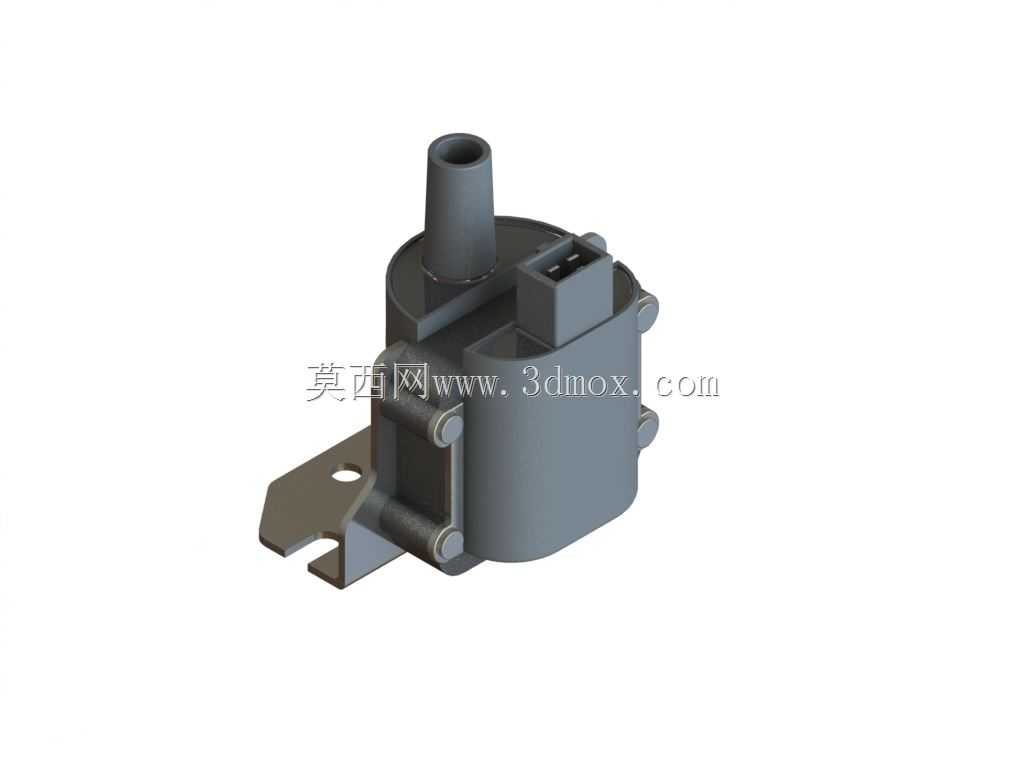

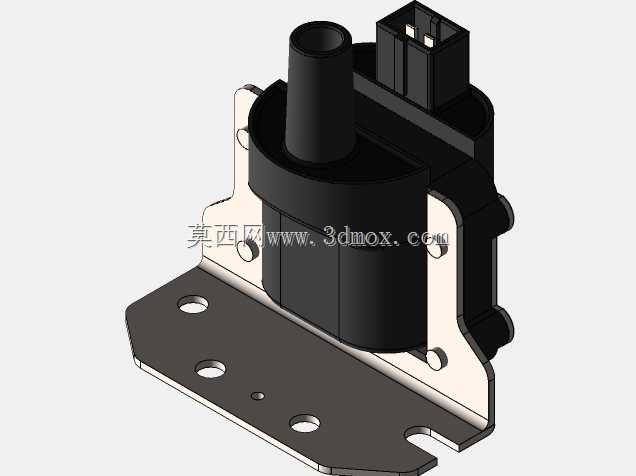

　　这款点火线圈的结构设计完全围绕横置1.6L排量自然吸气发动机的舱内布局展开，日常装车场景覆盖紧凑型家用轿车的点火系统替换、维修匹配以及发动机台架试验的点火部件选型，核心作用是将车载12V低压直流电升压至两万伏以上的高压脉冲，输送给火花塞击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是汽油发动机点火系统里直接决定点火可靠性的核心执行部件。从实际装车的工况适配来看，这款线圈的安装支架采用了带弯折定位边的冲压钢结构，支架上预留的长圆形安装孔可以抵消发动机缸盖铸造、装配带来的±2mm位置公差，安装时不需要额外修配支架就能直接贴合缸盖的安装平面，单颗固定螺栓的锁紧扭矩控制在8-10N·m即可，既不会因为扭矩过大压裂线圈的绝缘壳体，

　　也不会因为扭矩不足在发动机长期振动下出现松旷移位。线圈顶部的高压输出端采用了阶梯式的橡胶护套结构，和火花塞顶部的绝缘陶瓷接触时能形成三层密封阻隔，既可以避免舱内的油污、水汽渗入高压接触部位造成漏电跳火，也能缓冲发动机运转时的高频振动，避免高压接头和火花塞端子出现硬接触磨损。侧面的低压接插件采用了带锁止卡扣的标准两针接口，和发动机线束端的接头对接后，锁止卡扣会自动卡入接头的定位槽，车辆行驶过程中哪怕经过连续颠簸路面，也不会出现接插件松脱导致的点火缺缸问题。从结构设计的逻辑来看，这款线圈的内部绕组采用了分层灌封的结构，初级绕组和次级绕组之间设置了多层绝缘耐温薄膜，绕组整体填充了高导热的环氧树脂灌封料，

　　发动机舱内长期处于-40℃到125℃的温度交变环境下，灌封料不会因为热胀冷缩出现开裂，也能把绕组工作时产生的热量快速传导到金属外壳上散出，避免长期高温下绕组绝缘层老化击穿。线圈外壳采用了耐油耐高温的增强PBT材质，表面做了加厚的筋条设计，哪怕安装时不小心被工具磕碰，或者长期被舱内的机油蒸汽、防冻液蒸汽腐蚀，外壳也不会出现开裂、变形的问题。从安装边界的尺寸控制来看，这款线圈的整体高度控制在120mm以内，横向最大宽度不超过80mm，安装后和周围的进气歧管、燃油管路、线束支架之间至少保留了10mm以上的安全间隙，发动机运转过程中出现的正常位移量不会和周边部件发生运动干涉，不需要在装车时额外调整周边管路的走向。实际维修替换场景中，

　　这款线圈的插接和固定步骤不需要专用工具，维修人员只需要断开电瓶负极，拔下旧线圈的低压接插件，拧下固定螺栓就能垂直拔出旧线圈，对准火花塞孔插入新线圈后锁紧螺栓、接好低压插件即可完成更换，单支线圈的更换作业时间不超过5分钟，能大幅降低售后维修的工时成本。在发动机台架测试的匹配场景中，这款线圈的点火能量输出可以覆盖1.6L自然吸气发动机全工况的点火需求，怠速工况下的点火能量稳定在60mJ以上，高转速全负荷工况下点火能量不会低于40mJ，哪怕是稀薄燃烧的工况区间，也能保证可靠点火，不会出现失火率超标的问题。线圈的接地路径通过安装支架直接和缸盖连通，接地电阻小于0.5Ω，不会因为接地不良出现点火能量衰减、电磁干扰超标的问题，工作时产生的电磁辐射也控制在车规标准范围内，不会干扰车载收音机、ECU传感器的正常信号传输。
