直角式ECU盒24针连接器结构设计

　　在车载电控系统的布线架构里，这类直角24针连接器承担着ECU单元与整车线束之间的信号交互中转作用，区别于直插式连接器的出线方向，直角结构能够适配ECU盒体侧装的布局需求，避免线束在盒体安装区域出现过度弯折，减少线束应力集中带来的接触不良风险。从实际装车场景来看，这类连接器多布置在发动机舱周边的ECU安装位，或是驾驶舱内的电控单元安装槽内，既要保证多针脚信号传输的稳定性，也要兼顾装配时的操作便利性，以及长期车载工况下的抗振、防松性能。

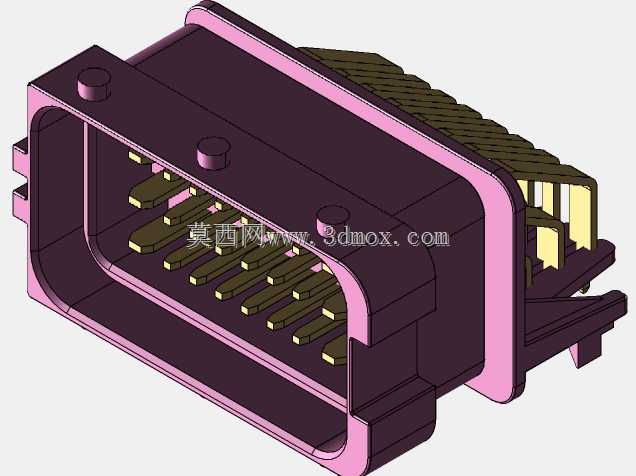

　　从结构设计逻辑来看，该连接器采用外壳与针座分体嵌合的结构，外围的粉色绝缘壳体采用耐温工程塑料材质，既能够为内部插针提供绝缘防护，也通过壳体上的三个定位凸柱实现与ECU盒体安装位的预定位，装配时凸柱先卡入盒体对应的定位孔，能够避免插针在对接过程中出现偏斜，保护插针不受侧向力损伤。内部的24根插针采用双排错位排布，每根插针的焊接端伸出壳体尾部，用于与ECU内部的PCB板进行焊接固定，接触端则朝向对接方向，与线束端的母端连接器实现插合，插针之间的间距经过严格核算，既保证足够的电气间隙避免信号串扰，也尽可能压缩连接器的整体体积，适配ECU盒体紧凑的内部空间。

　　直角转向的结构设计是该产品的核心特点，插针在壳体内部完成90度转向，使得线束出线方向与PCB板平面平行，相比直插式连接器垂直于PCB出线的方式，能够大幅降低ECU盒体的整体高度需求，给整车布置留出更多空间。壳体边缘设置的卡扣结构，能够在公母端插合后实现机械锁止，车辆行驶过程中产生的持续振动不会导致连接器松脱，同时壳体对接面的台阶结构能够配合密封圈实现IP等级防护，阻挡灰尘、水汽进入接触区域，避免针脚氧化导致的接触电阻升高。

　　从安装边界来看，该连接器的安装法兰面贴合ECU盒体内壁，三个定位凸柱的位置度公差控制在0.1mm以内，保证插针与PCB板焊盘的对位精度，插针伸出焊接端的长度统一为2.3mm，适配波峰焊的工艺要求，不需要额外剪脚即可完成焊接工序。连接器整体的外形轮廓在设计时预留了公母端插合的操作空间，对接方向的前端留出15mm的手部操作空间，方便产线工人完成插合与锁止操作，尾部出线区域的空间足够容纳24根线径0.5平方毫米的信号线，线束弯折半径不小于线径的5倍，符合车载线束的布线规范。

　　在功能特性层面，24针的通道配置能够覆盖ECU单元的电源输入、信号采集、通讯传输等多类线路连接需求，不同针位可根据需求定义不同的电流承载能力，电源针位采用更大的接触面积，可承载最大10A的持续电流，信号针位则侧重接触可靠性，保证弱信号传输的稳定性。插针表面采用镀金处理，降低接触电阻的同时提升抗氧化能力，满足车载产品10年以上的使用寿命要求，壳体材料的耐温范围覆盖-40℃到125℃，能够适应发动机舱的高低温交变工况，不会因为温度变化出现壳体开裂、针脚松动的问题。

　　设计过程中还充分考虑了防呆需求，壳体的不对称外形能够避免公母端插反，装配时只有方向正确才能顺利插合，从结构上杜绝错装风险。同时壳体上设置的加强筋结构，在不增加壳体壁厚的前提下提升了整体结构强度，在插合过程中施加的按压力不会导致壳体变形，保证插针对位的准确性。对于三维建模从业者而言，这类连接器的建模需要重点关注插针的排布精度、定位特征的位置度、以及直角转向处的内部空间避让，既要保证各个零件之间的装配间隙合理，也要还原实际产品的工艺细节，比如壳体的拔模角度、插针的倒角、卡扣的弹性变形空间等，这些细节直接影响模型用于结构验证、装配模拟时的准确性。
