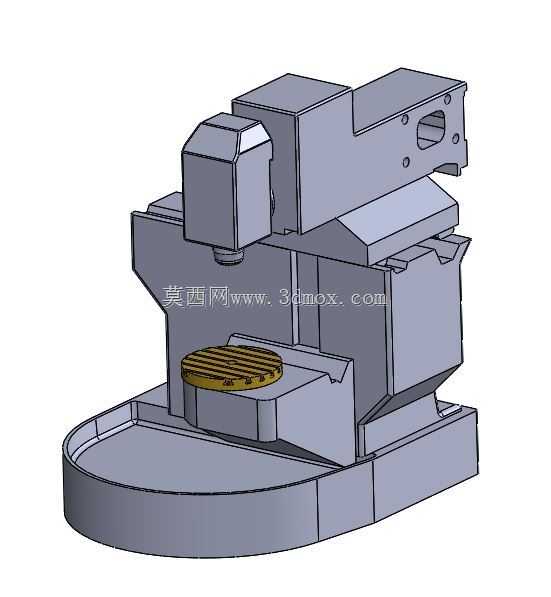

DMU40EVO五轴立式铣削加工中心结构

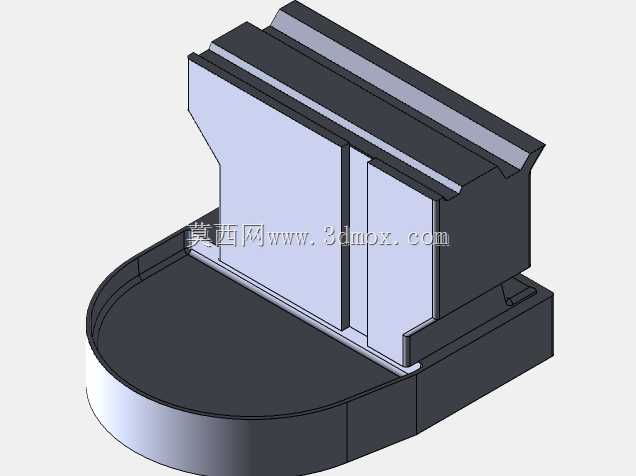

　　在精密模具加工、航空航天复杂结构件制造、高精度医疗器械零件生产场景中，这类摇篮式五轴铣削设备是车间核心加工单元，区别于传统三轴立式铣床，它能通过回转工作台的双轴摆动配合主轴头的进给，实现工件一次装夹完成五面甚至空间复杂曲面的连续加工，避免多次装夹带来的定位误差，大幅缩短异形零件的加工周期。从结构设计逻辑来看，该设备采用整体式高刚性床身底座，底座下部做了大圆弧过渡的承托结构，这种设计并非单纯的外观造型，而是为了分散主轴高速切削时传递到床身的振动，将切削力均匀传导到设备安装基础上，减少加工过程中的共振振纹，提升零件表面加工质量。床身上部的Y向导轨采用宽跨距布置，配合滑枕的Z向进给结构，能保证主轴在全行程范围内的刚性输出，

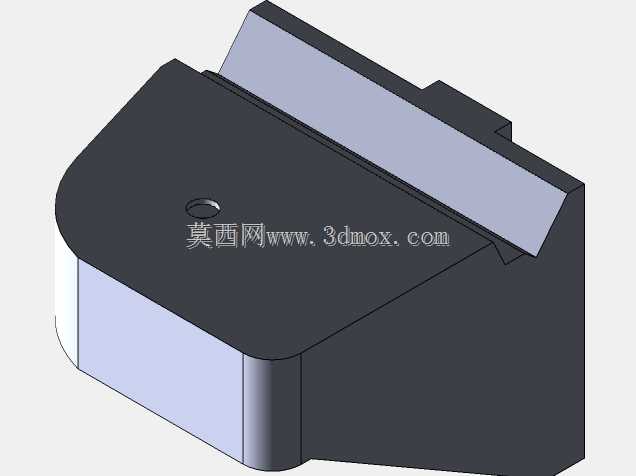

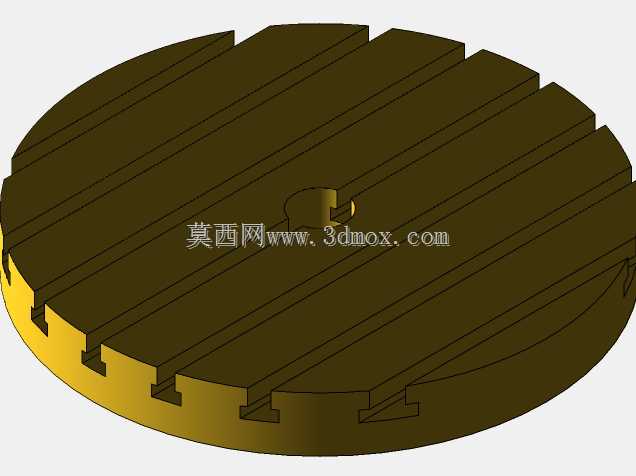

　　即使是伸出最长行程位置加工深腔结构，也能保持足够的切削稳定性，不会出现让刀偏差。设备的核心运动部件是下方的摇篮式回转工作台，工作台面采用T型槽结构设计，方便用户搭配不同规格的夹具、压板来装夹异形工件，工作台的回转支撑采用大直径交叉滚子轴承结构，既能承受大重量工件的垂直载荷，也能承受铣削过程中的径向切削力矩，保证回转分度的精度保持性。主轴单元采用内置式电主轴结构，主轴箱做了对称式的热对称设计，能在主轴长时间高速运转产生热量时，让热变形均匀向两侧扩散，减少主轴轴线的偏移量，保证长时间加工的尺寸稳定性。主轴端面到工作台面的距离设计覆盖了常规中小型零件的加工高度范围，既不会因为行程过小无法装夹较高的工装夹具，

　　也不会因为行程过大导致主轴刚性下降。从安装边界来看，设备整体占地尺寸适配中小型机加工车间的布局需求，底座的安装孔位按照通用机床的地基布置规范设计，不需要做特殊的加厚地基就能满足安装要求，车间布局时只需要预留出操作侧的开门空间、后侧的电气柜维护空间以及顶部的吊装检修空间即可。在实际加工应用中，这类设备可以完成叶轮、叶片类复杂曲面零件的整体铣削，也能完成模具型腔的半精、精加工工序，配合刀库结构还能实现钻、镗、铰等多工序集中加工，减少工件在不同设备之间的周转搬运。设计过程中对各运动轴的行程做了匹配优化，A轴、C轴的摆动角度范围覆盖了大部分复杂零件的加工姿态需求，不会出现加工死角，同时各轴的限位位置做了软、硬双重限位保护，

　　避免误操作导致的运动部件碰撞。设备的外防护结构采用阶梯式造型设计，既可以阻挡切削液、切屑飞溅到设备外部，也能观察到内部的加工状态，操作门的开口尺寸满足常规工件的吊装进出需求，不需要拆卸额外防护结构就能完成工件上下料。导轨、丝杠的润滑管路采用内置式布置，避免切屑堆积在管路表面造成管路损坏，日常维护时只需要按照保养周期通过集中润滑系统加注润滑脂即可，不需要拆解防护结构逐一润滑各运动副。
