这套三维结构模型还原的是立式数控加工中心的完整机械本体结构,在机加工生产场景中,这类设备是中小型精密零件加工的核心通用设备,覆盖模具钢、铝合金、铜件、工程塑料等常见加工材质的铣削、钻削、镗削、攻丝等多工序加工需求,常见于精密机械加工车间、模具制造车间、职业院校数控实训基地、小型零部件量产工厂等场景,可完成平面铣削、型腔加工、孔系加工、曲面轮廓铣削等各类加工任务,适配小批量多品种零件的柔性加工需求,也可搭配工装夹具实现批量零件的自动化加工。

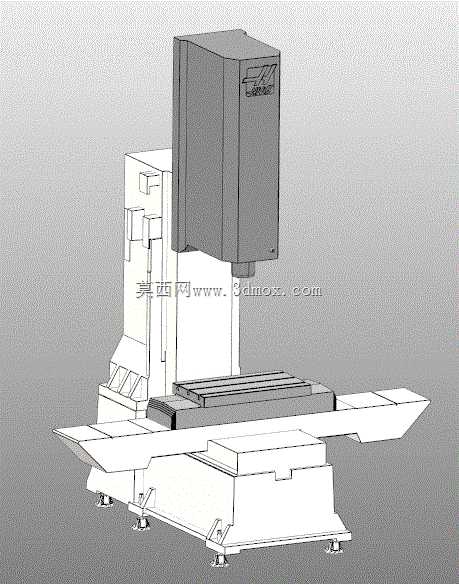

从结构设计逻辑来看,模型完整还原了设备的C型床身布局,这种布局是中小型立式加工中心的经典结构,床身底部设置多点调平支撑结构,可匹配车间不同地面条件完成设备水平校准,保证床身整体刚性,避免切削过程中出现结构形变影响加工精度。床身前方延伸的工作台采用十字滑台结构,X轴沿床身左右方向布置,Y轴沿前后方向布置,滑台导轨采用线性导轨搭配滚珠丝杠的传动结构,可保证进给过程的运动精度与重复定位精度,工作台面预留标准T型槽结构,可适配通用平口钳、专用工装夹具、回转工作台等各类装夹附件,满足不同零件的装夹需求,工作台的行程边界在模型中做了准确还原,可用于加工前的工件装夹干涉校验、刀具路径行程模拟,避免实际加工中出现超程撞机问题。
主轴箱部分采用立式立柱导轨安装结构,Z轴沿立柱垂直方向布置,主轴单元安装在主轴箱底部,可实现垂直方向的进给运动,这种结构的主轴悬伸量小,重切削工况下的刚性表现优异,可适配大切深的粗加工工况,也能满足精加工的高精度进给需求。主轴端面到工作台面的距离、主轴中心到立柱导轨面的距离等关键安装边界尺寸在模型中均按实际设备比例还原,可用于刀具长度匹配、工装高度校验、加工坐标系设置前的空间校核,帮助工艺人员提前排查加工过程中的空间干涉问题。
设备两侧的伸缩防护罩结构也做了完整还原,这类防护罩可阻挡切削过程中产生的切屑、切削液飞溅进入导轨与丝杠传动区域,保护传动部件的使用寿命,床身两侧的排屑空间预留也符合实际设备的结构设计,可适配链板式排屑器的安装,满足大批量加工过程中的自动排屑需求。操作面板的安装位置在设备前部右侧,符合操作人员的站立操作习惯,可在模拟产线布局时校验操作空间是否满足人机工程要求,避免设备摆放后出现操作空间不足的问题。
在Powermill等数控编程仿真场景中,这套模型可作为虚拟机床的本体载体,编程人员可将编写好的刀具路径导入虚拟机床环境,模拟整个加工过程的刀具运动、工作台运动、主轴运动,提前校验刀具与工件、夹具、机床本体之间的碰撞风险,验证加工行程是否满足零件加工需求,减少实际机床上的试切环节,降低试切材料损耗与撞机风险,提升数控编程的效率与安全性。对于设备布局规划人员来说,这套模型也可用于车间设备排布的三维仿真,根据设备的外形尺寸、操作空间需求、维护空间需求,合理规划车间内的设备摆放位置,预留足够的工件上下料空间、设备维护空间、物流通道空间,优化车间整体的生产物流路径。
从结构细节来看,模型还原了设备的电气柜安装位置、冷却系统管路排布空间、润滑系统的安装点位,可用于设备改造、附件加装时的空间校核,比如加装第四轴回转工作台、加装刀具测量探头、加装工件测头时,可提前在三维模型中模拟安装位置,校验加装部件与机床原有结构是否存在干涉,确定合适的安装点位与走线路径,减少现场改造的试错成本。对于数控专业的教学场景来说,这套模型也可用于讲解立式加工中心的结构组成、运动轴分布、加工范围边界,帮助学员直观理解机床的结构原理与加工逻辑,建立对数控加工设备的空间认知。
