可折叠便携式金属支撑作业支架结构设计

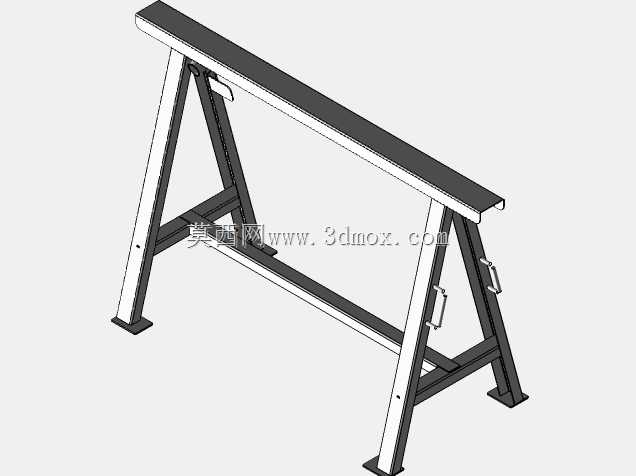

　　顶部的支撑横梁采用内卷边C型钢制作，横梁长度设置为800mm，内卷边的结构一方面提升了横梁自身的抗弯截面模量，在同等材料厚度下比普通平钢板的承载能力提升40%以上，另一方面内卷边形成的导向槽可以配套安装快速夹具、挡料块等辅助工装，不需要额外在横梁上钻孔攻丝，适配不同作业场景的装夹需求。支撑腿的中部设置了横向连接杆，连接杆采用空心圆管制作，两端通过焊接的连接片与两侧支腿固定，连接杆的位置距离支腿底部350mm，这个位置刚好是支腿受力时弯矩最大的截面位置，通过横向连接杆的拉结作用，可避免支腿受载后向外张开变形，同时连接杆还可以作为临时的工具挂点，作业时可将卷尺、扳手等常用工具挂在杆上，随手可取提升作业效率。这类折叠式金属支撑支架，在现场木工作业、临时物料裁切、户外维修作业场景中使用频率极高，区别于固定式焊接作业台，它的核心优势在于可快速折叠收拢，收拢后整体厚度控制在120mm以内，单人即可完成搬运转移，不需要额外的拆装工具，展开后单组支架的额定承载能力可达200kg，两组配对使用时可支撑长尺寸板材、型材完成裁切、打磨、装配等工序。从结构设计逻辑来看，支架主体采用矩形钢管焊接成型的A字型支撑腿作为主要承力结构，A字腿的开合角度设置为28度，这个角度是在多次现场测试后确定的，既保证了支撑状态下的侧向稳定性，避免作业过程中支架受侧向力发生侧翻，又能控制收拢后的整体宽度，不会出现收拢后体积过大不便收纳的问题。

　　支架的折叠铰接部位采用带阻尼的销轴连接，销轴直径为12mm，配合尼龙轴套减少开合过程中的磨损，同时阻尼结构可以让支架在半开合状态下保持位置，不会出现突然收拢夹手的安全隐患，铰接点的位置设置在距离支腿顶端120mm处，保证展开后支腿的受力直接传递到顶部横梁，铰接点不会承受过大的剪切力。支腿的底部设置了方形的防滑脚垫，脚垫采用耐磨橡胶材质，面积为60mm60mm，脚垫表面设置了交叉防滑纹路，在水泥地面、木质地板、瓷砖地面都能提供足够的摩擦力，同时橡胶材质可以避免支腿直接接触地面刮伤地坪，也能缓冲作业过程中产生的振动，减少支架的滑移量。支架侧面还设置了可折叠的侧挡手柄，手柄展开后可以作为长物料的侧向定位靠挡，在裁切长木条、铝合金型材时，

　　只需要将型材靠在手柄上即可保证裁切角度的平直，不需要额外用手扶持定位，收拢后手柄与支腿侧面齐平，不会突出影响收纳。在安装边界方面，单组支架展开后的底部占地面积为750mm480mm，作业时两组支架的推荐间距为1200mm-1600mm，可支撑长度2400mm以内的各类板材、型材，支架展开后的顶部支撑面高度为750mm，这个高度符合多数成年人站立作业的舒适操作高度，不需要弯腰作业降低长时间操作的疲劳感。收拢状态下支架的整体尺寸为850mm120mm780mm，可以直接靠在墙角存放，也可以放入普通家用轿车的后备箱，适合上门安装、户外抢修、家庭DIY等多种移动作业场景。从结构强度校核的角度来看，顶部横梁在承受200kg均布载荷时，

　　最大挠度控制在1.5mm以内，不会出现明显的下弯变形，支腿的压杆稳定安全系数达到3.2，远大于工装类产品要求的1.8的安全系数，即使在承受偏载、冲击载荷的情况下也不会发生失稳变形。铰接销轴的剪切应力校核值远低于Q235材料的许用剪切应力，长期反复开合使用也不会出现销轴变形、断裂的问题。这类支架除了作为独立的作业支撑使用外，还可以多组组合搭配临时台面，作为临时的物料放置台、设备支撑架使用，在装修施工现场、展会搭建现场、设备维修现场都可以灵活适配，相比固定式作业台，它的投入成本更低，场地适应性更强，不需要固定安装位置，用完即可收拢收纳，不会占用固定的作业空间。在细节设计上，所有的焊接部位都做了打磨清渣处理，没有尖锐的焊瘤、毛刺，避免作业过程中刮伤操作人员或者刮坏工件表面，所有钢制构件表面都做了喷塑处理，防锈能力强，在潮湿的户外环境下使用也不会轻易生锈，延长了整体的使用寿命。
