小型SG90舵机高精度三维结构设计

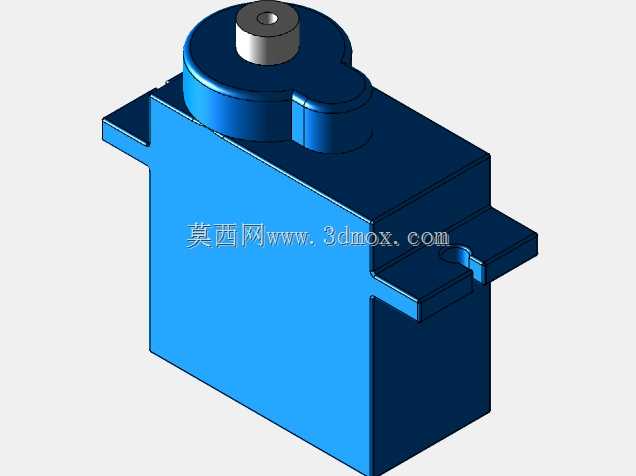

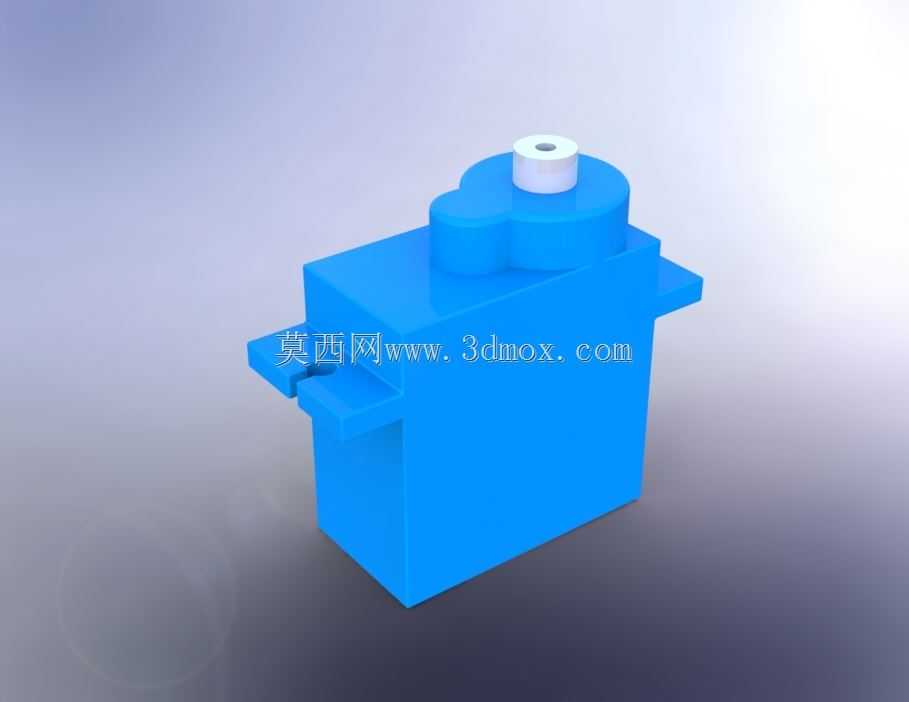

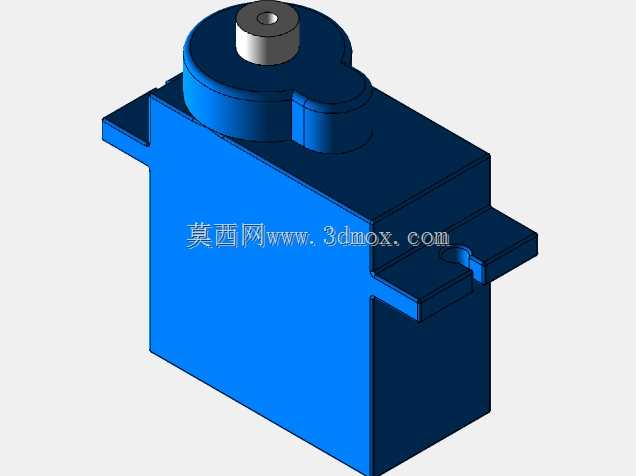

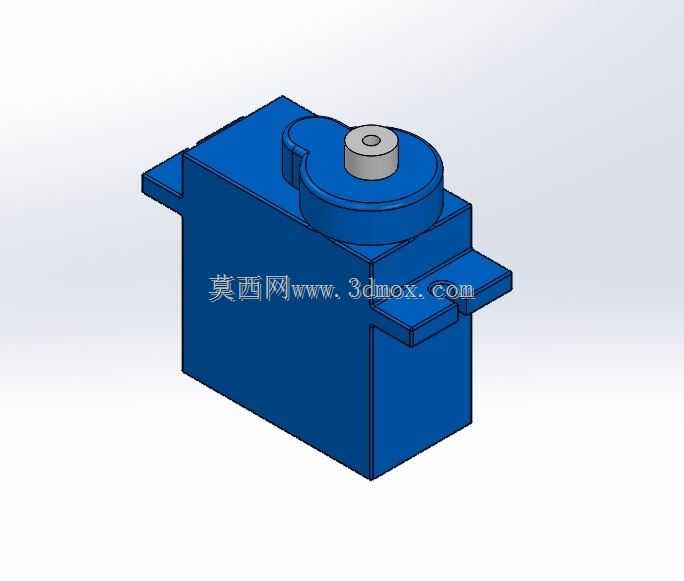

这款微型伺服执行结构是小型运动控制场景中应用极为广泛的动力输出部件，常见于航模飞行器的舵面操控、小型仿生机器人关节驱动、智能门锁锁舌传动、桌面自动化装置的角度调节、摄像头云台转向控制等场景，能够在有限的安装空间内提供精准的角度定位与稳定的扭矩输出，满足小负载工况下的往复摆动控制需求。从实际用途来看，该结构核心功能是接收控制信号后，将电信号转化为指定角度的轴端转动，带动外接负载完成预设角度范围内的姿态调整，区别于连续旋转的动力部件，它的转动区间被限定在固定角度范围内，能够在到达指定位置后保持输出扭矩，抵抗外部小幅扰动维持姿态稳定，非常适合需要精准角度控制而非连续转动的工况。在功能特性设计上，这款结构采用了集成化的布局思路，将减速齿轮组、驱动电路、位置反馈元件、动力输出轴全部整合在一体式壳体内，无需额外搭配复杂的传动组件即可直接使用；顶部的输出轴采用带安装孔的圆柱结构，可通过配套的舵盘连接外部负载，两侧伸出的安装耳预留了标准安装孔位，能够快速通过螺丝固定在安装基座上，大幅降低装配难度。设计过程中充分考虑了小型化场景的安装边界，整体外形采用方正的块状布局，边角做了小弧度过渡处理，避免尖锐棱角在密集装配场景中与周边部件发生干涉；两侧安装耳的位置、孔径、孔距都遵循了微型舵机的通用安装规范，能够兼容绝大多数现有小型设备的安装位，无需对原有设备结构做大幅修改即可直接替换适配。壳体采用上下扣合的结构设计，既能够保护内部的齿轮与电路元件不受灰尘、外力的损坏，也方便后期维护时拆开壳体检查内部齿轮磨损情况；输出轴端的限位结构能够精准限制转动的极限角度，避免超程转动导致内部齿轮打齿损坏，同时内置的位置反馈结构能够实时回传输出轴的当前角度，配合驱动电路形成闭环控制，保证角度控制的精度不会因为负载波动出现明显偏差。在安装边界的考量上，设计时严格控制了整体的长宽高尺寸，壳体主体的方正结构能够紧贴安装平面布置，顶部凸起的减速舱与输出轴部分的高度也做了优化，不会在安装后占用过多垂直方向空间，两侧安装耳与壳体主体为一体化结构，强度足够承受额定负载下的拉力与震动，不会在长期往复转动过程中出现安装耳断裂的问题。整体结构的传动路径经过优化，动力从核心动力部件输出后经过多级齿轮减速传递到输出轴，既放大了输出扭矩，也让转动过程更加平稳，不会出现明显的抖动或卡顿，适配各类对控制平稳性有要求的小型精密设备场景。
