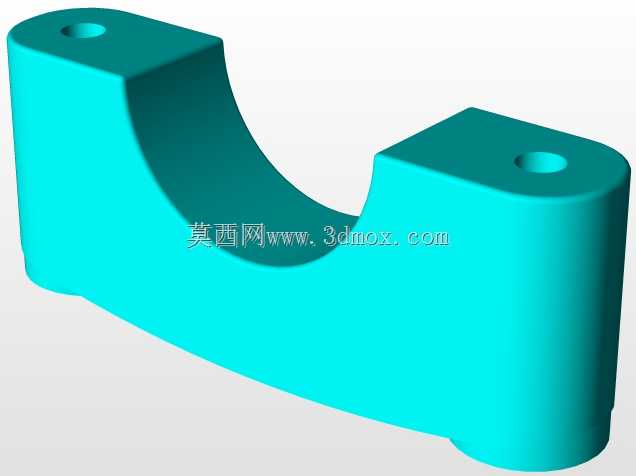

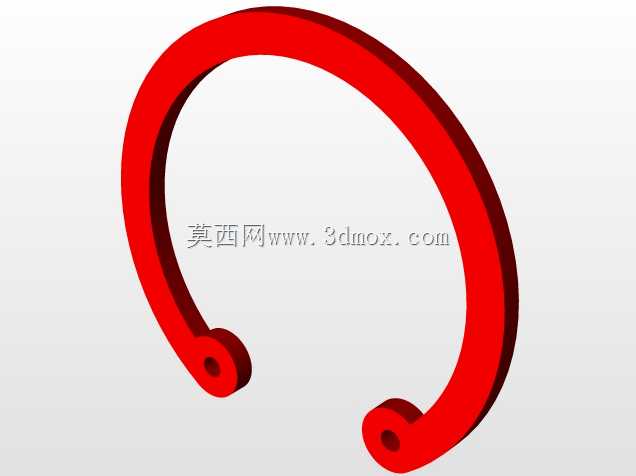

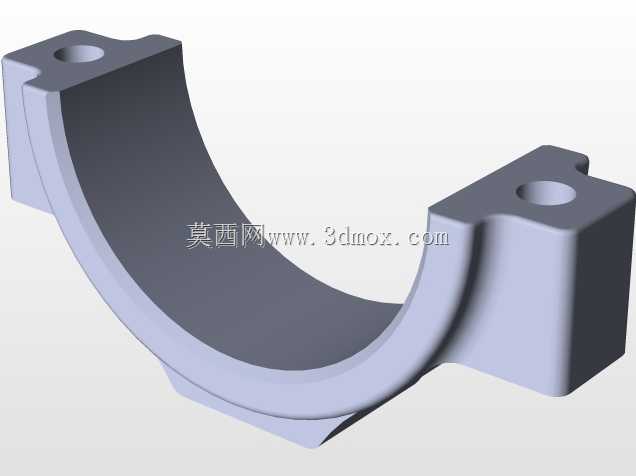

单缸发动机进排气门结构三维设计

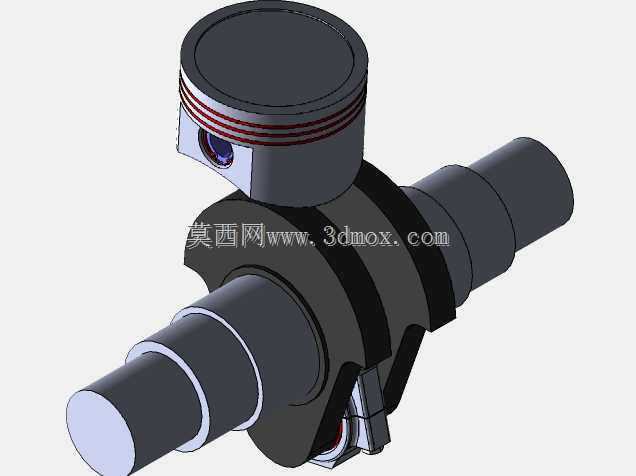

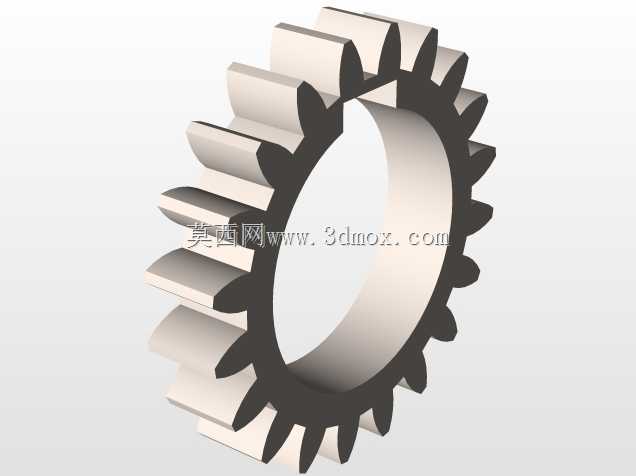

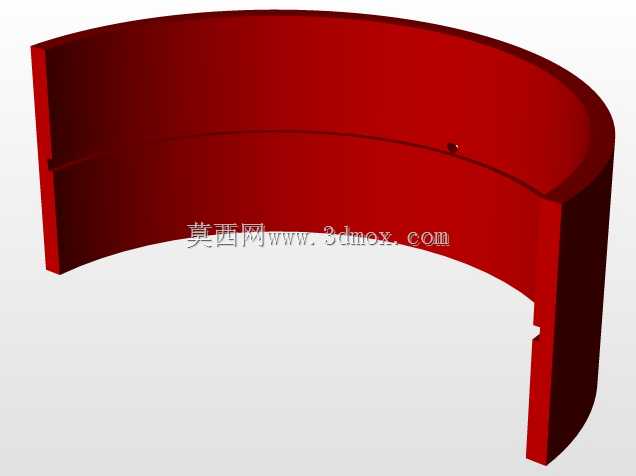

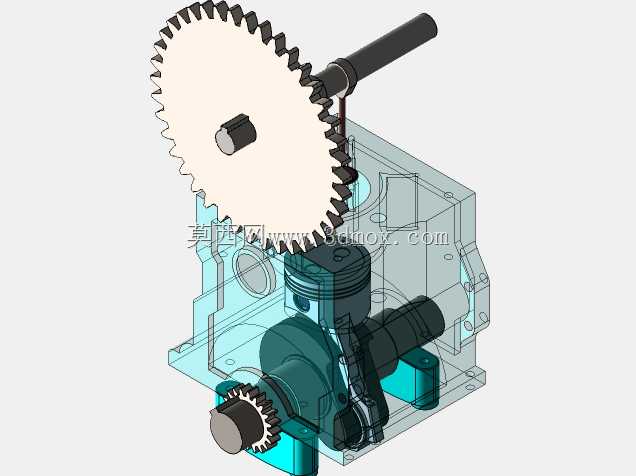

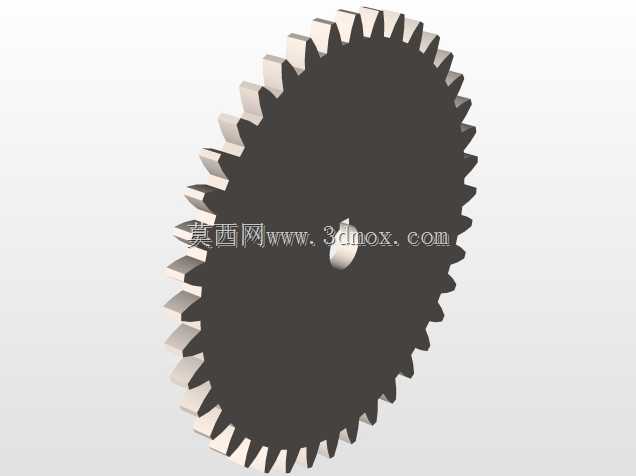

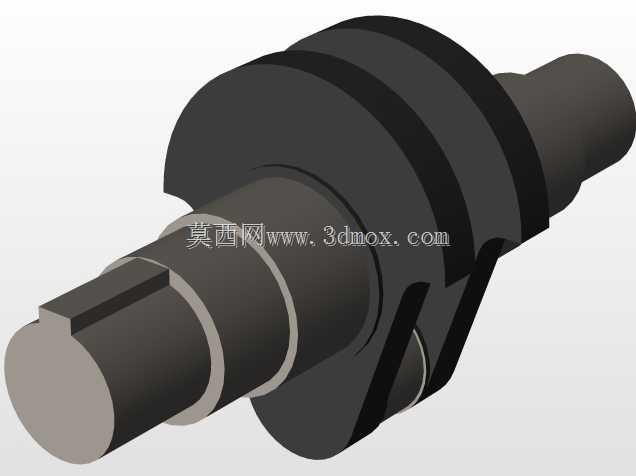

　　在小型通用动力、园林机械、摩托代步工具以及小型发电机组的动力单元设计中，单缸内燃机的进排气控制部件直接决定整机的充气效率、燃烧表现与运行稳定性，本次呈现的三维结构对应单缸动力配气机构中的核心往复运动件——进排气门。从实际装机场景来看，这类零件需要在每分钟数千次的往复循环中，精准配合凸轮轴的型线驱动，完成进气道与排气道的定时开闭，既要保证密封锥面与气门座圈的贴合气密性，又要承受高温排气冲刷、往复冲击载荷以及杆身的高速摩擦，是配气系统中工况最严苛的基础零件之一。

　　设计过程中首先要匹配单缸机的排量与标定转速，确定气门头部的盘部外圆尺寸：盘部直径直接决定进排气的流通截面积，进气门通常会比排气门设计更大的盘径，利用更大的通流面积降低进气阻力，提升自然吸气机型的充气系数，而排气门因为要承受更高的排气温度，盘部厚度与锥面角度会做针对性强化，常见的密封锥角采用45度设计，既保证落座时的自紧密封效果，又能兼顾气流通过时的导流特性，避免锥面处出现气流紊流增加排气阻力。杆身部分的直径设计需要兼顾导向精度与运动重量，杆身过粗会增加往复运动质量，提升配气机构的驱动惯量，导致凸轮型线磨损加快、高转速下气门弹簧易出现颤振；杆身过细则会降低导向刚度，在高速往复运动中出现偏摆，导致气门锥面偏磨、密封失效，甚至出现杆身卡滞引发气门撞活塞的严重故障。

　　杆身端部的锁夹槽结构是与气门弹簧座连接的关键部位，槽型的尺寸与圆角处理直接关系到零件的疲劳强度，设计中需要在槽底预留足够的过渡圆角，避免应力集中导致杆端断裂，同时要匹配标准气门锁夹的锥面角度，保证弹簧力能够均匀传递到气门杆端，不会出现锁夹脱落的问题。杆身与气门盘部的过渡区域采用大圆弧平滑过渡，一方面降低气流在盘部背面的流动阻力，另一方面减少截面突变带来的应力集中，应对发动机爆震、排气高温带来的交变载荷冲击。

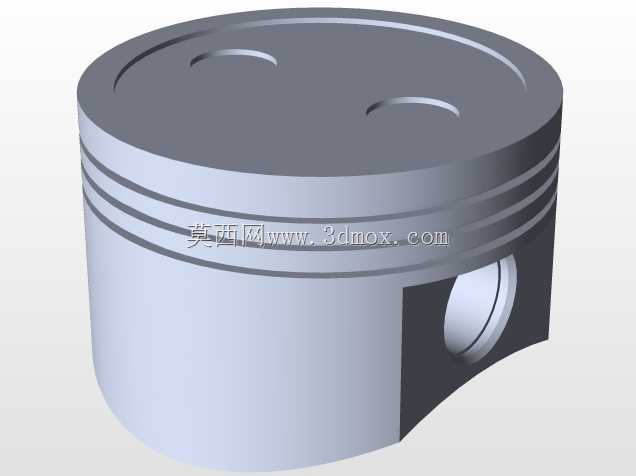

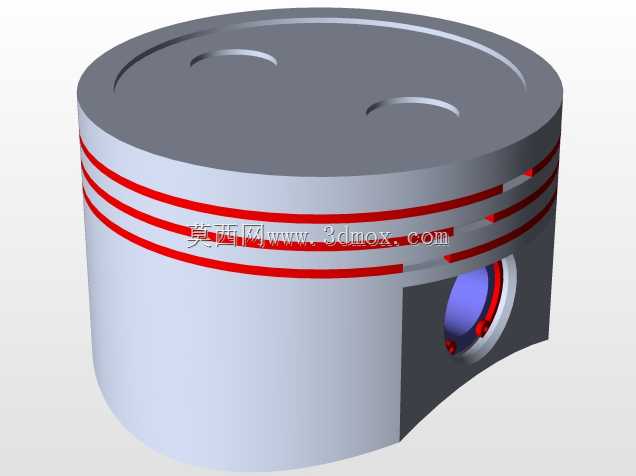

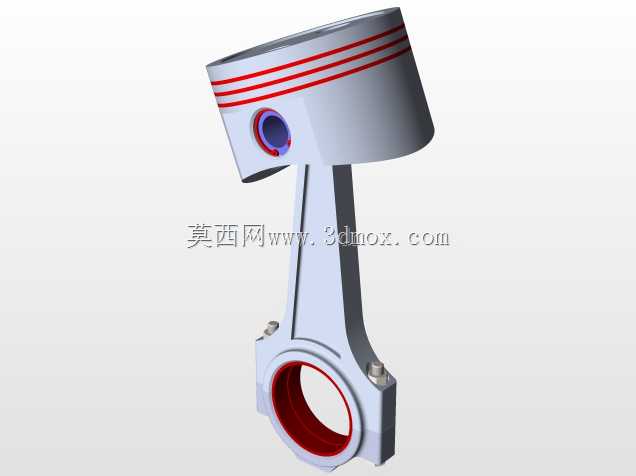

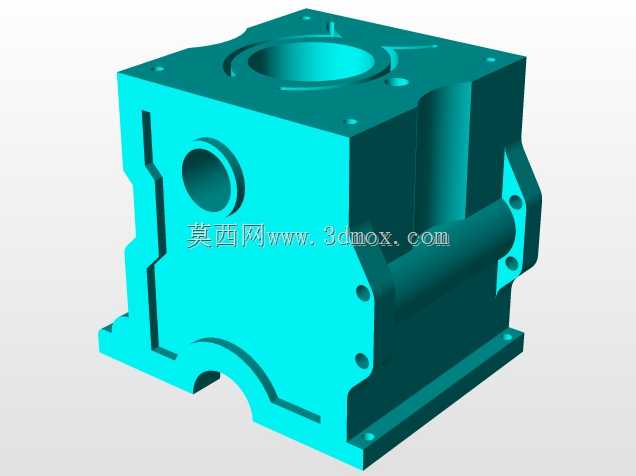

　　从安装边界来看，气门杆身需要与气缸盖上的气门导管保持高精度间隙配合，配合间隙通常控制在0.03-0.08mm区间，间隙过大易出现机油窜入燃烧室、气门导向偏磨，间隙过小则会在热机状态下因为杆身热膨胀出现卡滞，导致气门无法正常回位密封。气门的总长度需要匹配气缸盖的安装高度、气门弹簧的预压量以及凸轮轴的基圆位置，保证气门达到最大升程时不会与活塞顶面发生碰撞，同时在落座状态下，气门弹簧有足够的预紧力保证锥面密封，不会因为气缸内压力波动出现气门微开漏气的情况。

　　在实际建模过程中，需要重点关注几个容易被忽略的细节：一是气门盘部锥面的跳动公差，建模时要保证锥面相对于杆身轴线的径向跳动控制在极小范围内，否则装机后会出现密封带不均匀、冷态磨合后仍存在漏气的问题；二是杆身的圆柱度要求，整个导向段的圆柱度误差需要控制在微米级，保证在导管内往复运动时不会出现卡滞点；三是气门端部的淬火硬化层区域建模预留，因为杆端要直接与摇臂或者凸轮挺柱接触，需要更高的表面硬度应对频繁的冲击接触，建模时需要预留对应的热处理工艺尺寸余量，避免成品尺寸超差。

　　这类零件的设计不能只孤立看单个零件的尺寸，必须和整个配气系统的周边零件做匹配校核：比如气门弹簧的刚度与固有频率要匹配气门的往复运动质量，避免高转速下出现弹簧共振；气门座圈的材料与锥角要和气门锥面匹配，保证不同热膨胀系数下的密封可靠性；气门油封的安装位置要与杆身直径匹配，既能够刮除多余机油避免烧机油，又不会因为抱紧力过大增加气门运动阻力。很多新手在做单缸机建模时，往往只画出气门的大致外形，忽略了各个配合面的公差匹配与工艺预留，导致后续出工程图或者做运动仿真时，出现干涉、密封面不贴合、运动卡滞等问题，实际上这类核心动力零件的每一处尺寸，都是经过大量台架试验与实际装机验证迭代而来，哪怕是杆身与盘部过渡处的圆弧半径变化，都会影响零件的疲劳寿命与气流流通效率。

　　从应用场景拓展来看，这类单缸气门的结构基础，也是多缸内燃机气门设计的原型，只是多缸机会根据每缸的排量、气门数量（两气门、四气门甚至五气门结构）调整盘部尺寸与杆身参数，核心的设计逻辑与功能需求是完全一致的。做这类零件的三维建模，本质上是在还原动力机械最核心的配气逻辑，理解每一个结构特征对应的工况需求，而不是简单的回转体拉伸堆砌，只有结合实际装机的工况约束、配合边界、失效形式去调整结构参数，建出来的模型才具备实际工程参考价值，能够直接用于后续的工程图输出、工艺编制或者运动仿真分析。
