民用航空涡扇喷气发动机进气端结构

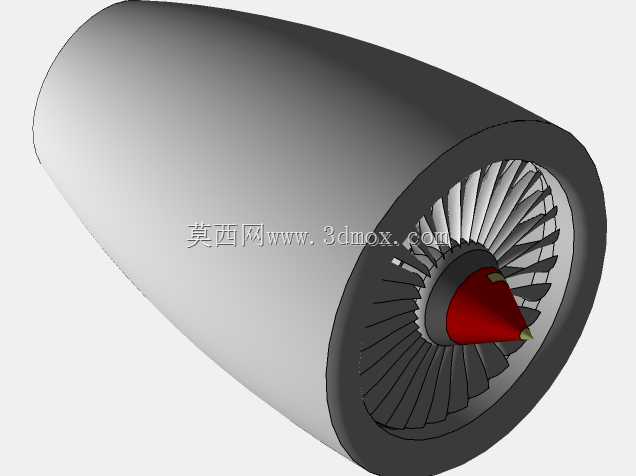

　　在民用干线客机、支线公务机的动力系统选型中，大涵道比涡扇喷气发动机的进气端结构直接决定了整机的进气效率、运行噪声水平与抗外物损伤能力，这部分结构的三维建模精度，会直接影响后续气动仿真、装配干涉检查以及维护工装设计的落地效果。从结构组成来看，该模型还原了进气机匣、一级风扇叶片、进气整流锥三个核心部分的装配关系，机匣采用渐缩式流线型外壁设计，内壁与风扇叶尖的间隙控制在合理公差范围内，既避免叶尖剐蹭机匣的风险，又能减少叶尖漏气损失，提升风扇段的做功效率。风扇叶片采用宽弦后掠的叶型设计，每片叶片的安装角沿叶高方向呈线性变化，根部与轮盘的连接位置做了圆弧过渡处理，能够降低叶片根部的应力集中系数，适配发动机起飞、爬升、

　　巡航等不同工况下的载荷变化。进气整流锥采用椭球头锥型设计，锥面与风扇叶片前缘的衔接处做了平滑过渡处理，能够引导来流均匀进入风扇叶片通道，减少进气道内的气流分离与涡流损失，锥尖位置的小尺寸红色标识段，是实际维护过程中用来检查叶片转动状态、判断锥面是否存在形变损伤的目视标记点。从安装边界来看，进气机匣的后端法兰边预留了均匀分布的螺栓连接孔位，能够与发动机核心机段的前机匣直接对接，机匣外壁的安装吊点位置做了局部加厚处理，用来匹配发动机挂架的连接接口，整个进气端结构的径向尺寸沿轴向从进气口到风扇段逐渐收窄，能够在保证进气流量的前提下，降低整机的迎风阻力，适配飞机机翼下方或尾段的安装空间要求。在实际工程应用中，

　　这类进气端结构的建模需要重点关注几个细节：一是风扇叶片的叶型曲面连续性，曲面的G2连续性会直接影响CFD气动仿真的结果准确性，若曲面存在折角，会导致仿真过程中出现局部气流流速异常升高的误判；二是机匣与叶片的间隙值，需要结合不同工况下的材料热膨胀量、叶片离心伸长量预留合理的安全间隙，间隙过大会导致发动机推进效率下降，间隙过小则可能在高温高转速工况下出现叶尖碰磨故障；三是整流锥的表面粗糙度控制，锥面的流线型设计需要保证表面无凸起、无凹陷，避免来流在锥面形成附面层分离，影响风扇入口的流场均匀性。在航线维护场景中，进气端结构是日常检查的重点区域，地勤人员需要通过目视检查整流锥是否存在凹坑、掉漆，风扇叶片是否存在外物撞击留下的缺口、裂纹，

　　机匣内壁是否存在叶尖摩擦留下的痕迹，这就要求三维模型在设计阶段就预留足够的检查操作空间，在机匣侧面预留对应的检查口盖位置，不需要完全拆解进气道就能完成核心部件的目视检查。对于从事航空动力结构设计的工程师而言，这类模型的建模过程不能只追求外形相似，更要结合实际的气动载荷、装配工艺、维护需求来还原每一处结构细节，比如叶片根部的榫头连接结构、机匣法兰边的密封槽位置、整流锥与轮盘的连接螺栓分布，这些细节都会直接影响后续工程落地的可行性。
