Xbee无线数传模块简化结构三维数模

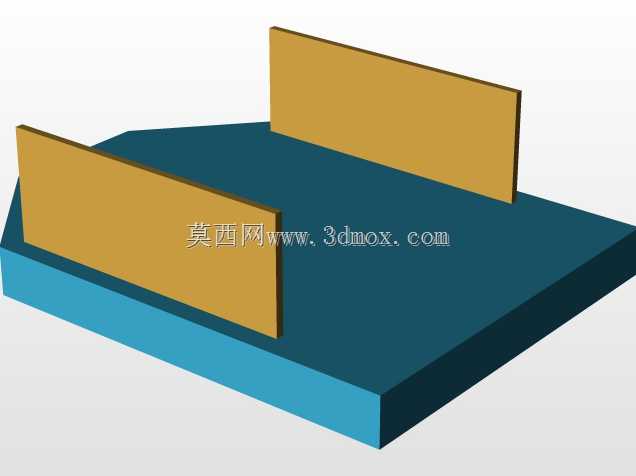

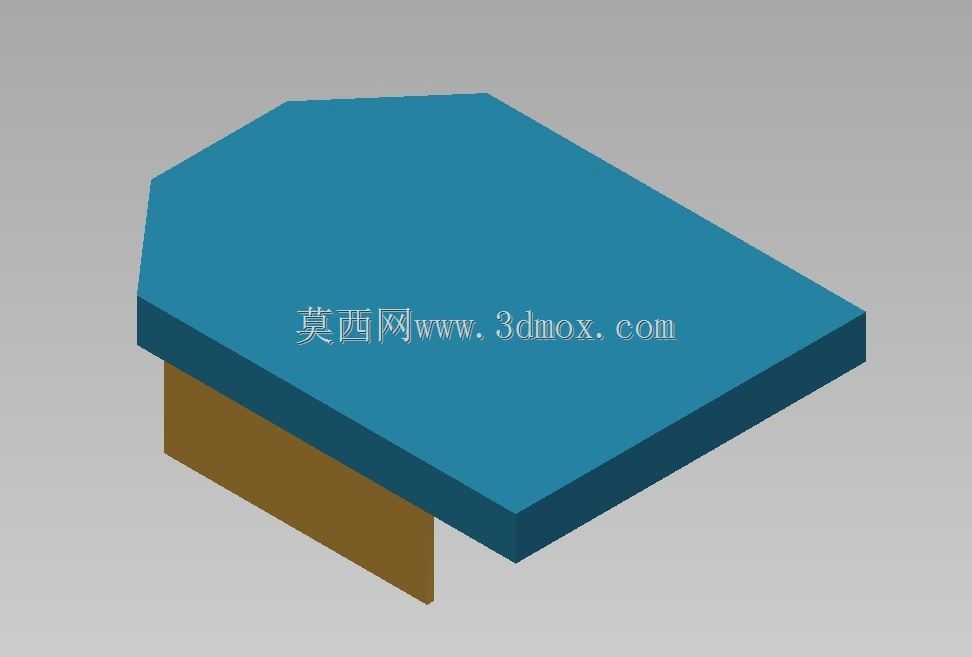

　　在工业无线传感网络搭建、嵌入式设备无线通讯改造、小型物联网终端集成的项目中，Xbee系列模块是应用极广的短距数传组件，很多结构工程师在做整机布局时，往往因为没有精准的模块外形数模，导致PCB预留安装位、外壳开孔、内部走线空间出现偏差，要么模块装不进去，要么天线位置被金属结构遮挡影响信号强度，要么接插件插拔空间不足给后期装配维护留隐患。这个数模还原的是Xbee S2 Pro模块的基础外形结构，建模时完全参照实物的实测尺寸做基准，没有做多余的细节刻画，核心是给结构设计阶段提供准确的安装边界参考。从外形来看，模块主体为切角多边形平板结构，底部带有直插式引脚排座，整体厚度分为模块本体和引脚伸出段两部分，建模时严格对齐了实物的外轮廓切角位置、

　　边缘倒角尺寸，以及引脚的排布间距、伸出长度，能直接导入装配体中做干涉检查。做设备结构设计时，这类无线模块的安装位置有不少工程约束：首先要避开金属壳体的封闭区域，尽量靠近设备外壳的非金属开窗位置，保证射频信号的传输效率，这个数模可以直接在装配环境中调整摆放角度和位置，提前确认模块与周边电池、主控板、金属支架的安全间隙，一般射频部分周边要预留至少5mm的无金属遮挡空间，避免信号衰减。其次是安装固定方式，这类直插模块大多是直接焊接在主控PCB上，数模里还原了引脚的排布位置，能直接对应PCB封装的焊盘位置做对齐检查，确认模块焊接后，上方的外壳内壁不会压到模块本体，预留出至少2mm的安全距离，防止生产装配时外壳挤压模块造成元器件损坏。

　　另外在做内部走线规划时，模块周边的电源线、信号线走线要避开模块的射频区域，数模的轮廓边界可以直接作为走线避让的参考边界，减少后期EMC测试出问题的概率。很多刚接触物联网设备结构设计的工程师，容易忽略无线模块的安装空间校验，等到打样回来才发现模块装上去之后外壳盖不上，或者信号被金属结构挡住通讯距离骤降，不得不重新改板修模，浪费开模成本和项目周期，用精准的模块数模在设计阶段做虚拟装配验证，就能提前规避这类低级问题。这个数模没有还原模块上的具体元器件丝印、细小贴片元件的细节，因为结构设计阶段不需要这些信息，只需要准确的外轮廓、安装基准、接口位置就足够完成布局校验，既控制了数模的文件大小，又能完全满足结构设计的使用需求。在做手持采集终端、

　　工业无线传感器节点、智能仓储物流标签这类设备的结构设计时，把这个数模导入装配体，就能快速完成模块的布局定位，确认安装位的尺寸是否匹配，接插件插拔是否有足够的操作空间，模块与周边结构件是否存在干涉，甚至可以提前模拟模块焊接后的高度，确认外壳的内部净空是否满足要求。另外在做模块化设备的快速迭代设计时，这类通用无线模块的数模可以直接复用在不同的项目中，不用每次都重新测绘建模，能大幅缩短结构设计的周期，把更多精力放在设备的整体可靠性、人机交互结构的优化上。需要注意的是，这个数模仅作为结构布局参考，不能直接用来做PCB的封装设计，PCB封装还是要参照官方的 datasheet 做精准绘制，但对于结构工程师来说，这个数模的精度完全可以满足安装位校验、干涉检查、空间预留的需求，毕竟结构设计阶段的公差预留一般在0.3-0.5mm区间，数模的外形尺寸误差控制在0.1mm以内，完全符合工程使用的精度要求。在实际项目中，很多工程师会自己手动画一个方块来代替模块做布局，往往会忽略模块的切角、引脚长度这些细节，导致后期装配时出现干涉，比如切角位置本来是用来避开周边的固定柱，结果画成直角方块就会误以为空间足够，实际装配时固定柱正好顶在模块的切角位置，造成模块无法安装到位，这个数模精准还原了这些容易被忽略的外形细节，能有效避免这类设计失误。
