直板智能手机外观结构三维设计

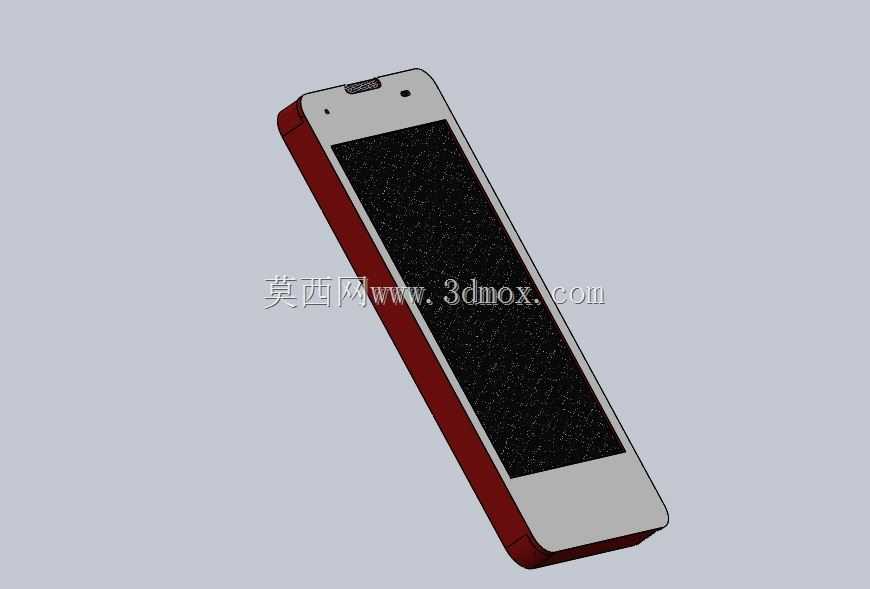

　　日常做消费电子结构方案的时候，直板智能机的正面布局是最容易被忽略但又直接影响用户握持交互体验的部分，这次的结构设计完全围绕单手握持的操作边界展开，先从整机的外轮廓说起，机身采用带圆角的长条形直板形态，四个边角做了R角过渡处理，避免直角硌手的同时，也能降低跌落时边角应力集中导致的壳体碎裂风险。正面区域的功能分区非常明确，上部预留了前置摄像头、听筒开槽的安装位，两个开孔的位置避开了屏幕显示区域的边缘，不会对视觉观感造成遮挡，同时开孔的尺寸严格匹配对应元器件的装配公差，预留了0.1mm的装配间隙方便后期组装时的对位调整。中部是整块的屏幕安装区域，屏幕贴合位的四周做了一圈0.3mm高的限位凸台，既能保证屏幕粘贴时的定位精度，

　　也能在屏幕和中框之间形成一道缓冲结构，当整机受到正面挤压的时候，凸台可以先承接部分冲击力，避免屏幕直接受力碎裂。下部区域做了平整的面壳处理，没有预留实体按键的开槽，适配全面屏手势交互的操作逻辑，整个正面的面壳和侧边中框的衔接处做了弧面过渡，握持的时候手指划过接缝位置不会有明显的割手感。从应用场景来看，这个结构方案可以直接套用在入门级直板智能机的开发流程中，不管是做公模方案的快速迭代，还是做定制化外观的改型设计，都能在这个基础结构上调整尺寸参数。设计过程中特意把正面的所有元器件安装位都做在同一水平基准面上，这样屏幕贴合、前置模组安装、听筒防尘网粘贴这几道工序可以在同一个工装工位上完成，不需要反复翻转壳体调整定位基准，

　　能有效提升产线的组装效率。安装边界方面，整机的厚度控制在常规直板机的主流区间，正面屏幕的黑边宽度做了等宽处理，上下边框的宽度根据前置元器件的安装需求做了匹配，没有刻意做极窄边框而牺牲元器件的安装空间，避免出现前置摄像头偏移、听筒出声孔被遮挡这类常见的结构问题。侧边的红色部分是中框的包覆结构，采用和正面面壳不同的配色做撞色设计，中框和正面面壳的卡扣位全部隐藏在接缝内侧，从正面观察看不到任何卡扣或者螺丝的外露点位，保证外观的整体性。屏幕区域的黑色部分做了凹陷处理，和表面的保护盖板贴合后刚好和正面面壳的基准面齐平，不会出现盖板高出面壳导致的积灰问题，也能避免边缘位置被尖锐物体剐蹭导致的盖板起翘。在做结构校核的时候，

　　特意验证了正面各个区域的受力情况，屏幕安装位的背部预留了均匀分布的支撑筋，筋位高度和屏幕背部的缓冲泡棉厚度匹配，当屏幕受到点按压力的时候，支撑筋可以把力均匀分散到中框结构上，不会出现屏幕局部凹陷的问题。前置摄像头的开孔周围做了一圈加厚的凸缘，避免开孔位置因为壁厚太薄导致注塑时出现缩水痕，影响正面的外观质感。听筒的开槽位置做了倾斜的导音通道，通道出口对准正面的出声孔，既可以保证出声的清晰度，也能避免灰尘直接通过开槽进入机身内部。整个正面结构的分型面选在面壳和中框的衔接位置，分型线沿着侧边弧面的切线方向布置，注塑成型后不需要做过多的飞边处理就能达到外观要求，能有效降低后期的表面处理成本。对于结构设计从业者来说，这类直板设备的正面布局看似简单，实则每一个点位的尺寸、每一处筋位的布置都要兼顾装配效率、结构强度和外观质感三个维度的需求，不能为了追求外观参数而牺牲结构可靠性，也不能为了结构强度而过度增加壁厚导致整机重量超标，这个方案在三者之间找到了比较合适的平衡点，不管是做建模练习还是做实际产品的方案参考，都有比较强的实操价值。
