车载14米作业支撑平台结构设计

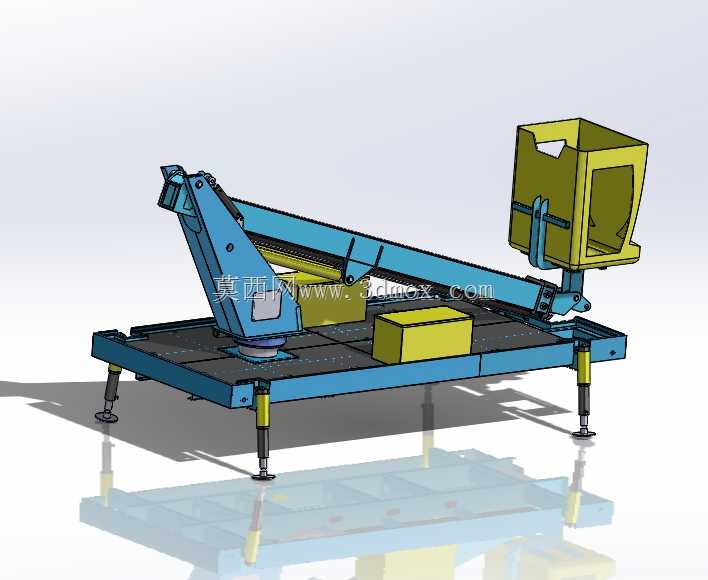

　　该车载作业支撑平台主要适配中型载货卡车底盘安装，核心服务于户外高空作业、设备临时架设、野外作业点位搭建等场景，可在无固定作业基面的野外、厂区临时作业区、市政抢修点位快速展开，为作业人员、配套设备提供稳定的水平承载基面，解决常规车载作业设备基面不稳、作业覆盖范围不足的问题。平台整体采用框架式焊接结构作为主承载基体，台面铺设防滑花纹钢板，预留多组标准化安装孔位，可根据作业需求快速固定不同类型的作业终端、设备箱体或者辅助工装，不需要额外在台面上进行焊接打孔作业，适配多场景快速切换的使用需求。平台底部配置四组可独立调节的液压支腿，支腿行程覆盖300mm调节范围，可适应不平整路面的调平需求，单支腿额定承载满足平台满负载工况下的支撑要求，

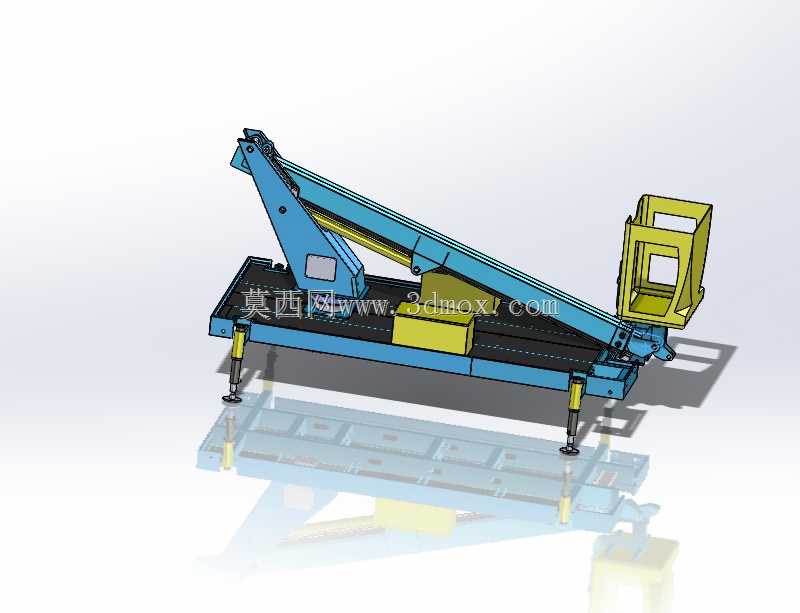

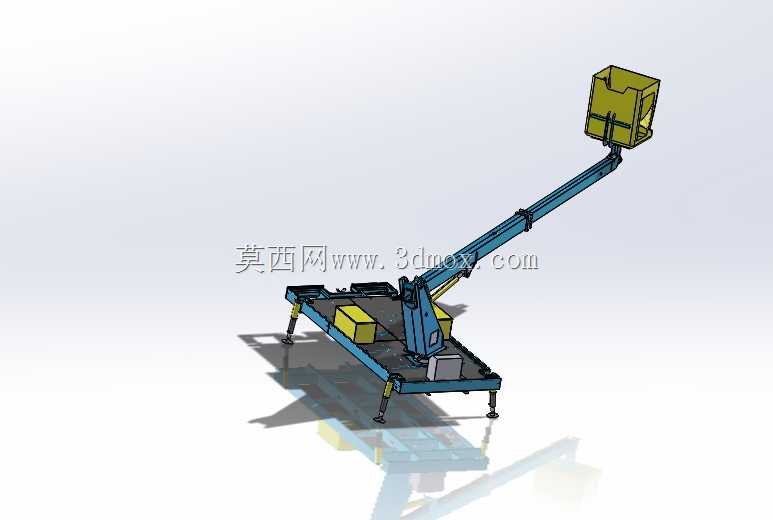

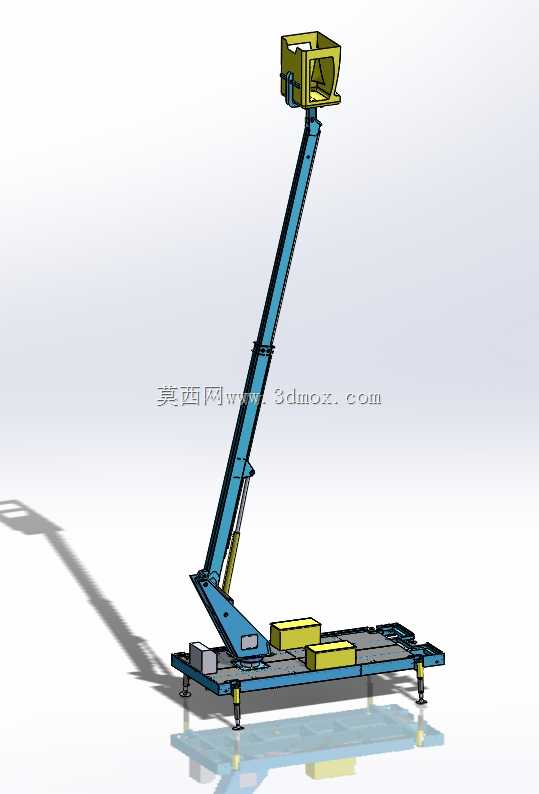

　　支腿底部配置大尺寸防滑支撑盘，降低对地面的压强，避免在软基路面作业时出现支腿下陷的问题。平台搭载的多节伸缩举升臂采用箱型截面焊接结构，臂节之间采用耐磨滑块导向，配合液压驱动单元实现臂架的伸缩与俯仰动作，最大作业覆盖半径可达14米，臂架末端设置标准化连接法兰，可搭载作业斗、设备安装架等不同终端，满足不同作业场景的终端搭载需求。臂架与平台基体的连接部位采用回转支承结构，可实现360度全回转作业，扩大作业覆盖范围，回转部位设置双重锁紧机构，作业时可锁定回转位置，避免臂架意外晃动影响作业安全。平台上集成的液压动力单元采用模块化布局，所有阀组、管路均预留检修空间，日常维护时不需要拆解主承载结构即可完成滤芯更换、密封件检修等常规保养作业，

　　管路布置沿平台框架内侧走线，设置防护盖板避免作业过程中杂物磕碰管路造成泄漏。设计过程中优先考虑车载安装的边界限制，平台整体安装尺寸匹配常规中型卡车的货箱安装尺寸，不需要对卡车底盘进行大幅度改装即可完成固定，行驶状态下臂架完全收回并锁定在平台台面上，整体高度满足道路通行的限高要求，不会出现超宽超高的违规问题。平台台面侧边设置可翻折的安全护栏，行驶状态下护栏可放倒贴合台面，作业时拉起锁定，为台面临时作业的人员提供防护，台面上预留的工具箱安装位可放置作业常用工具、易损配件，不需要额外携带储物箱体。支腿的操作控制设置在平台侧方的操作箱内，操作面板上设置水平气泡仪，操作人员可直观观察平台水平状态，单独调节每个支腿的伸缩量，快速完成平台调平，

　　调平完成后支腿液压锁自动锁止，避免作业过程中支腿回缩引发安全隐患。臂架的动作控制采用比例阀驱动，可根据作业需求调节臂架伸缩、俯仰的速度，动作启停平稳无冲击，降低臂架晃动对末端作业精度的影响，臂架上设置多组行程限位开关，到达极限位置时自动切断动力，避免超行程作业引发结构损坏。结构受力分析阶段针对平台满负载、臂架全伸、最大仰角等极端工况做了有限元校核，主承载梁、支腿连接座、回转支承安装座等关键受力部位均做了加强处理，避免长期交变载荷作用下出现结构疲劳开裂的问题，所有焊接部位均采用满焊工艺，焊后做去应力处理，降低焊接变形对结构精度的影响。平台表面整体采用喷塑处理，耐候性强，可适应户外淋雨、扬尘、温差变化大的作业环境，所有外露销轴均做镀锌防锈处理，铰接部位配置润滑脂注油嘴，可定期加注润滑脂降低铰接磨损，延长设备使用寿命。
