多用途轻型战术越野装甲车辆结构设计

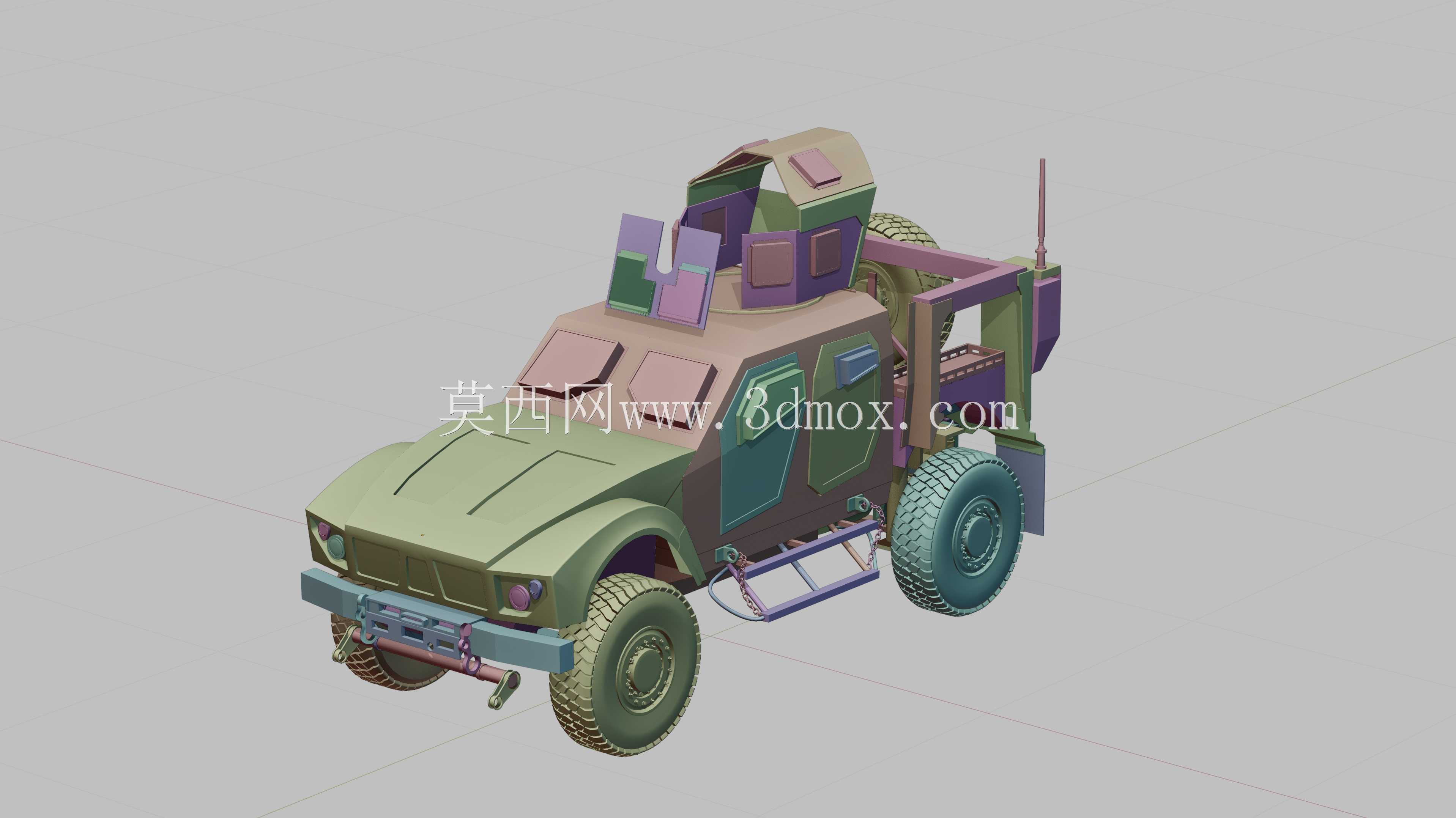

　　该轮式轻型战术车辆的三维结构设计，核心围绕复杂地形通行、乘员防护、多任务拓展三类核心使用需求搭建，整体采用非承载式车身架构，底盘预留充足的悬架跳动行程，匹配大颗粒越野轮胎与宽轮距设计，能够在戈壁、山地、泥泞路面等非铺装场景下保持稳定的抓地性能，避免常规通勤车辆在复杂路况下出现托底、打滑、侧倾风险。从结构布局来看，乘员舱采用楔形防弹外形设计，前挡风与侧窗均采用小倾角安装结构，既能够降低正面迎弹面积，也可减少行驶过程中的风阻影响，舱体内部预留了标准乘员座椅安装位、操控机构安装空间以及车载通讯设备的布线通道，车顶预留了武器站、观瞄设备的通用安装接口，可根据不同任务场景快速更换任务模块，无需对车身主体结构做大规模改动。

　　车身前部设置了模块化防撞杠与拖拽接口，防撞杠采用高强度钢焊接结构，内部预留了绞盘安装位，可在车辆陷入泥泞、沟壑场景时完成自救或对其他同级别车辆实施拖拽救援，侧部设置了管状登车踏板与防护栏，既方便乘员快速上下车辆，也可在侧面遭遇碰撞时抵消部分冲击力，避免外力直接作用于舱体门板结构。车辆后部设置了开放式装备搭载平台，平台周边设置了可折叠的防护栏板，可根据任务需求搭载补给物资、通讯中继设备、轻型支援装备等不同载荷，平台下方预留了备胎安装位与随车工具储物舱，能够在野外无补给场景下完成轮胎更换、简易故障维修等操作。悬架系统采用双叉臂独立悬架结构，匹配螺旋弹簧与筒式减震器，可在高速通过起伏路面时有效过滤路面颠簸，保证乘员舱内的乘坐稳定性，

　　同时减少车载精密设备受到的振动冲击，轮边设置了轮边减速器结构，能够在不增大主减速器体积的前提下放大轮端扭矩，提升车辆在陡坡、松软路面的脱困能力。车身外覆盖件采用分块式设计，不同区域的覆盖件通过螺栓与车身主体框架连接，在野外出现局部损坏时可快速拆卸更换，无需对整体结构进行切割焊接，大幅提升战场或野外作业场景下的维修效率。舱体内部的操控区域按照人机工程学布局设计，方向盘、踏板、换挡机构的位置均参照常规驾乘人员的肢体活动范围设置，长时间驾乘不易产生疲劳，仪表台预留了多功能显示屏、控制开关的安装位，可集成车辆状态监控、导航、通讯等多种功能。整车的外形尺寸控制在轻型轮式车辆的通行边界内，宽度满足标准公路车道通行要求，高度可满足常规集装箱运输、

　　运输机舱内装载的尺寸限制，能够通过公路、铁路、航空等多种运输方式完成快速部署，无需针对运输场景做额外的拆解处理。车身的装甲防护结构采用多层复合设计，外层为高硬度防弹钢板，内层设置防破片衬层，可抵御轻武器射击与炮弹破片的冲击，舱体底部采用V型结构设计，能够在遭遇地雷、简易爆炸物冲击时将冲击波向两侧导流，减少对舱内乘员的伤害。车辆的进气系统采用高位进气设计，进气口设置在车身侧上部位置，可在涉水行驶时避免水液进入发动机，提升车辆的涉水通行能力，排气系统同样采用高位引出结构，减少涉水时的排气阻力。燃油箱设置在车身底部两纵梁之间的防护区域内，外部加装防弹护板，避免受到外力冲击时发生泄漏，油箱容积按照大续航里程设计，可满足长距离无补给机动的使用需求。整车的线束、管路均采用沿车架纵梁内侧布置的方式，外部加装防护套管，避免行驶过程中被飞石、树枝剐蹭损坏，各管路接头均采用快插式密封结构，维修更换时操作便捷，密封可靠性高。
