双坡道单轴平板运输拖车三维设计

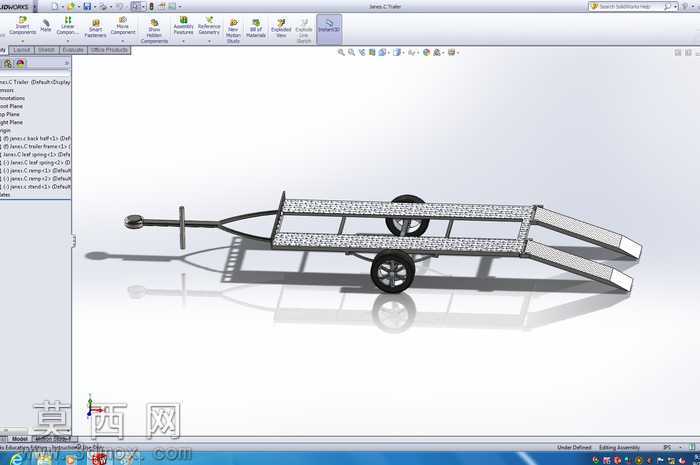

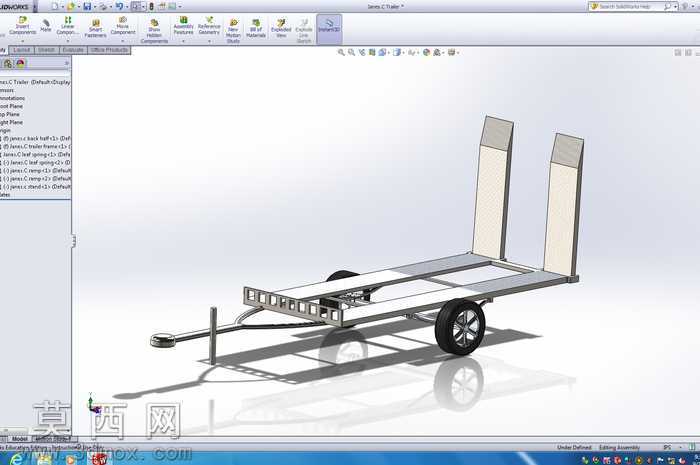

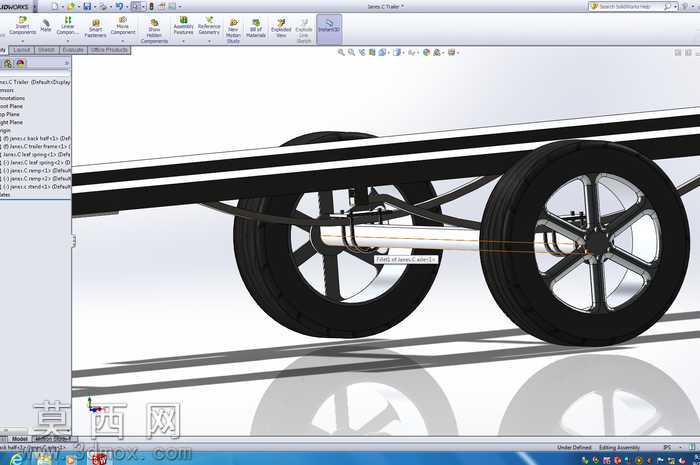

本作品为单轴双坡道平板运输拖车的三维设计模型，采用SolidWorks完成全参数化建模与装配验证，完整还原了该类小型拖挂运输设备的全部结构细节。建模过程中首先从整体功能需求出发，确定拖车的承载平台尺寸、轮轴布局、牵引连接结构与上下装坡道的位置关系，以自底向上的建模逻辑依次完成各个零部件的特征构建：首先绘制承载平台的框架草图，通过拉伸、阵列特征生成镂空式承载面板与侧边支撑梁，保证平台轻量化的同时满足承载强度要求；随后构建单轴行走机构，完成轮毂、轮胎、轮轴连接座的建模与装配，添加同轴心、重合等标准配合约束，还原轮组的转动自由度；牵引端采用标准拖挂连接头结构，搭配横向稳定杆与牵引梁，通过焊接约束模拟实际生产中的连接工艺，保证牵引结构的受力合理性。尾部的双装卸坡道采用铰接结构与平台尾部连接，建模时添加角度限位配合，可模拟坡道收放的活动状态，坡道表面同样采用防滑镂空纹理设计，与主平台纹理保持统一。材质渲染阶段，为金属框架部件赋予哑光钢材材质，调整金属粗糙度与反射参数还原冷轧钢的真实质感，轮胎部分赋予黑色橡胶材质，添加细微的纹理凹凸效果模拟轮胎胎面的防滑纹路，镂空网格部分调整材质透明度与金属光泽，呈现冲孔钢板的视觉效果。整体装配完成后进行了全局干涉检查，确认所有零部件之间无配合冲突，活动部件的运动行程符合实际使用逻辑，坡道放下后与地面形成合理的装载角度，牵引头的连接尺寸符合通用拖挂接口的标准规范。该设计聚焦小型设备转运的实用需求，整体结构简洁可靠，没有冗余的装饰性结构，所有建模特征均对应实际生产中的加工工艺，可直接用于后续的工程图导出、结构受力仿真与实物打样参考，完整呈现了小型拖挂运输设备从功能构思到三维模型落地的全流程设计思路。
