汽车仪表板手动操作装卸工装架

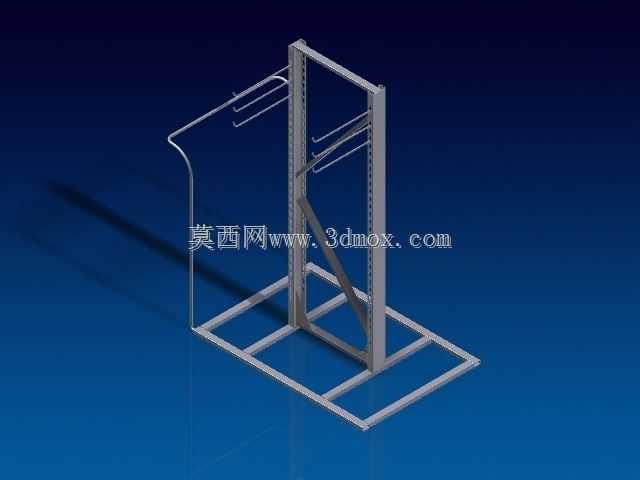

　　在汽车整车及零部件装配车间的仪表板分装、转运、上线工序段，这类手动操作的仪表板装卸架是工位旁不可或缺的辅助工装，区别于全自动的仪表板输送机械手，它不需要接入厂区气源、电源，完全依靠人工操作完成仪表板总成的取放、临时存放与角度调整，适配多车型混线生产的柔性装配需求，尤其适合产能节拍在15-30JPH的中小型装配线，或是试制车间、售后维修拆解工位的仪表板作业场景。从结构设计逻辑来看，这款工装采用方管焊接的一体式框架结构，底部是矩形的支撑底座，框架底部的四个支脚预留了脚轮安装位与地脚固定孔，既可以搭配静音脚轮做成可移动式工位架，在分装区与上线工位之间短距离转运仪表板，也可以通过膨胀螺栓将底座固定在地面，作为固定工位的操作架使用，

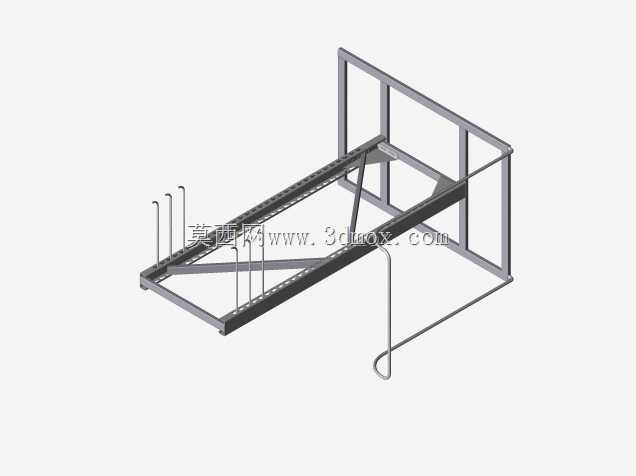

　　底座的外轮廓尺寸控制在1200mm*800mm范围内，不会占用过多的工位通道空间，符合车间工位布局的人机工程要求。垂直方向的主立柱采用加厚矩形方管制作，立柱侧面加工有等间距的调节孔位，配套的挂装支架可以根据不同车型仪表板的宽度、安装点位置，沿着立柱孔位上下调整固定高度，挂架上的弯折托杆采用圆钢弯制而成，托杆外部套有软性防滑护套，避免托举仪表板时刮伤仪表板表面的PVC表皮或者注塑件边缘，斜向布置的加强撑杆连接主立柱与底座框架，形成稳定的三角形受力结构，即使挂载重量达到15kg的全配置仪表板总成（带仪表、线束、空调出风口组件），框架也不会出现侧向晃动或者变形问题。工装侧面延伸出的弧形弯杆是辅助操作扶手，

　　操作人员在装卸仪表板时可以扶住扶手稳定身体，也可以临时悬挂装配用的电动螺丝刀、线束卡扣等小型工具，减少操作时的转身取件动作，降低作业疲劳度。在实际使用过程中，操作人员可以将待装配的仪表板总成挂装在托杆上，根据自身的操作身高调整挂架高度，让仪表板处于最舒适的操作角度，完成仪表板上的附件装配、线束插接、外观检查等工序后，直接从架上取下仪表板总成送往车身主线安装，不需要反复弯腰从物料箱内取件，也避免了仪表板直接堆放在地面或者普通工作台上造成的表面磕碰、线束挤压变形问题。设计这款工装时，没有采用复杂的转动或者升降机构，所有连接部位均采用焊接或者螺栓紧固，后期维护只需要定期检查螺栓紧固状态、更换磨损的护套即可，

　　不需要专业的设备维护人员进行保养，制造成本仅为气动助力装卸工装的十分之一，对于中小批量的生产场景来说性价比极高。框架的所有焊接部位都做了打磨圆角处理，没有突出的焊渣或者尖锐边角，避免操作人员在作业过程中被划伤，整体表面采用喷塑处理，耐油污、耐刮擦，适配车间内多油污、多粉尘的作业环境，长期使用也不会出现表面锈蚀掉漆的问题。从安装边界来看，这款工装的操作净空高度预留了1800mm，挂架最低可调高度距离地面600mm，最高可调高度距离地面1500mm，能够覆盖从A0级小车到轻型商用车的绝大多数仪表板尺寸规格，不需要针对单一车型单独制作专用工装，大幅降低了多车型混线生产时的工装投入成本。在工位布局时，只需要在装配线旁预留1.5m见方的操作空间即可，不会和线边的物料货架、自动化输送设备产生位置干涉，操作人员站在工装正面即可完成全部装卸操作，不需要绕行到工装侧面，作业动线最短，符合精益生产的工位布局要求。
