纺织设备用回转纺锤结构设计

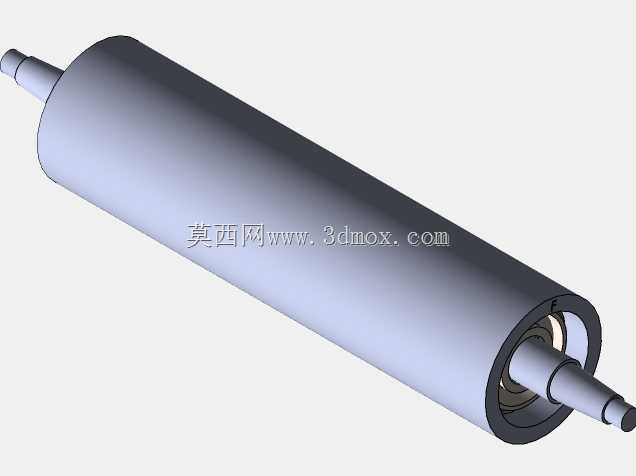

　　在环锭纺、气流纺等主流纺织生产场景中，纺锤是直接决定纱线卷绕成型质量、单锭生产稳定性的核心回转执行部件，日常运行时需要承受持续的高速回转载荷，同时还要配合导纱机构完成恒定张力下的纱线卷绕动作，其结构设计的合理性会直接影响纱线的断头率、卷装密度以及后续织造工序的退绕顺畅度。从结构细节来看，这款纺锤采用了两端阶梯轴伸的整体式辊体设计，主体辊腔为中空薄壁结构，相比同尺寸实心辊体可降低约40%的转动惯量，在高速启停工况下能有效减少驱动端的扭矩冲击，同时中空内腔可预留动平衡调节的配重空间，出厂前可根据实际动平衡测试数据在腔体内壁添加平衡配重块，将高速回转时的径向跳动量控制在0.02mm以内，避免运行过程中出现共振导致纱线张力波动。

　　两端的轴伸采用了差异化的阶梯尺寸设计，其中一端为较长的定位轴段，加工有高精度的配合轴颈，用于和设备机架上的轴承座形成过渡配合安装，轴颈表面粗糙度控制在Ra0.8以下，可减少轴承内圈的配合磨损，延长轴承的更换周期；另一端为较短的传动连接轴段，可通过联轴器或者带轮和驱动机构连接，轴端设计有定位卡槽，可防止传动件在高速回转时出现轴向窜动。辊体的外圆面做了高精度的圆柱度处理，圆柱度公差控制在0.01mm范围内，表面经过硬化处理，硬度达到HRC45-50，可长期承受纱线往复导纱过程中的摩擦，避免表面出现沟槽导致纱线刮毛甚至断裂。在安装边界上，这款纺锤的轴向安装尺寸可适配多数常规环锭纺细纱机、络筒机的单锭安装位，

　　两端轴承座的中心距和现有主流纺机的安装孔位完全匹配，替换原有磨损纺锤时无需对机架安装位进行二次加工，可直接完成换装调试。设计过程中重点考虑了长期运行的可靠性，辊体和两端轴颈的连接位置采用了过盈配合加圆周焊接的工艺，焊接后进行整体去应力退火处理，避免长期高速回转过程中焊缝位置出现疲劳开裂；同时辊体的两端端面做了倒角处理，可减少安装过程中对轴承密封圈的刮擦损伤，也能避免高速回转时端面和周边护罩发生剐蹭。实际生产应用中，这类纺锤除了常规的棉纱、化纤纱卷绕场景外，调整辊面粗糙度和动平衡精度后，也可用于玻纤纱、工业缝纫线等特种纱线的卷绕工序，运行转速可适配12000-18000rpm的常规工作区间，在合理的润滑和维护条件下，

　　连续运行寿命可超过12000小时。结构建模过程中，所有配合面的尺寸公差都按照基孔制配合要求进行标注，轴承配合位选用k6公差带，传动件配合位选用h6公差带，既保证了装配时的顺畅度，也避免了运行过程中配合件出现松动。辊体的壁厚经过反复验算，在保证整体刚性的前提下尽可能做薄，既降低了转动惯量，也减少了材料的使用量，同时中空结构也能在一定程度上降低运行过程中的风阻噪音，改善生产车间的作业环境。两端轴伸的根部都设计有退刀槽和过渡圆角，避免应力集中导致轴段在交变载荷下出现断裂，过渡圆角的半径根据轴径尺寸匹配设计，不会影响轴承和传动件的轴向定位。
