燕尾槽式滑动限位支撑块结构设计

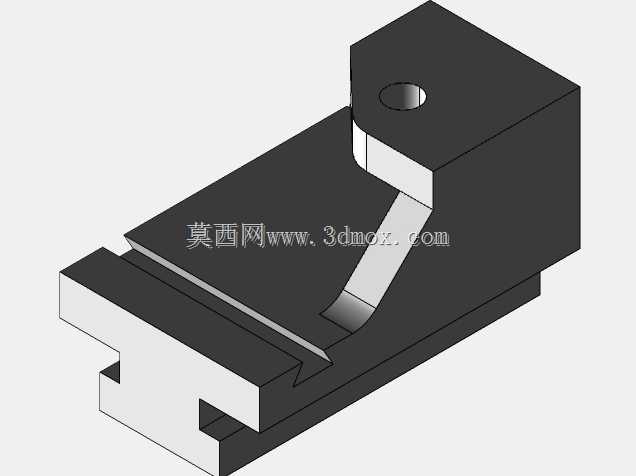

　　这类带燕尾导向结构的滑动块，在普通机床的进给拖板、小型工装的滑移定位机构、非标自动化设备的直线导向工位里都有很广泛的应用，区别于滚珠导轨的高精度低负载场景，这种一体式燕尾滑动结构更适合低速、重载、有一定切削振动的工况，日常维护只需要定期涂抹润滑脂就能保证长期顺畅运行，不会因为少量切削碎屑、粉尘进入导向面就出现卡滞抱死的问题。从结构功能来看，这个零件同时承担了滑动导向、上部工件安装支撑、行程硬限位三个核心作用，底部的燕尾凸台是和设备基座上的燕尾凹槽配合的核心导向面，配合面的角度统一采用55度标准燕尾角度，加工时只需要用角度铣刀一次成型就能保证配合精度，不需要额外做复杂的形位公差管控，装配时通过侧边的镶条调整配合间隙，

　　就能消除滑动方向的窜动，保证直线运动的精度。上部的凸台结构是用来安装被驱动的功能组件，凸台上加工的通孔是安装锁紧螺丝的过孔，当滑动块移动到指定工作位置后，穿过这个孔的锁紧螺丝可以把滑动块和下方的基座牢牢锁死，避免加工过程中受切削力影响出现位置偏移，凸台和主体连接位置的斜向加强筋，是为了抵消上部安装件受侧向力时产生的弯矩，避免凸台根部因为应力集中出现断裂，很多新手设计这类结构时容易忽略这个加强结构，实际使用中一旦受侧向冲击，凸台根部很容易出现裂纹甚至直接断裂。设计这类滑动块的时候，首先要确定的是燕尾导向部分的宽度和高度，这两个尺寸直接决定了整个滑动结构的负载能力，一般来说燕尾的有效配合长度要大于滑动块总宽度的1.2倍，

　　这样才能保证滑动过程中不会出现翘头、卡滞的问题，底部燕尾的两个侧面要做0.5到1毫米的倒角，一方面是装配时更容易导入基座的燕尾槽，另一方面也能避免热处理或者加工过程中产生的锐边崩落，掉落到配合面里拉伤导向面。上部安装孔的位置要尽量靠近滑动块的重心位置，这样锁紧的时候整个滑动块的受力更均匀，不会出现单边压紧导致滑动面局部磨损过快的问题，安装孔的直径要比选用的锁紧螺丝直径大1到2毫米，预留一定的装配调整余量，避免加工误差导致螺丝无法顺利穿入。从安装边界来看，这个滑动块的总高度要和配套基座的燕尾槽深度匹配，保证装配后滑动块的上表面和基座上表面的高度差符合设计要求，不会和周边的其他运动部件产生运动干涉，滑动块的总长度决定了它的最大行程，

　　设计时要预留两端的硬限位接触位置，避免滑动到行程端点时出现脱槽的问题。和常见的矩形导轨滑动块相比，燕尾结构的滑动块只需要一个方向的配合面就能同时承受垂直方向和水平方向的负载，整体结构更紧凑，占用的安装空间更小，非常适合在小型设备、台式工装这类安装空间有限的场景里使用，而且整个零件可以用整块45号钢铣削成型，加工工序少，成本更低，经过调质处理后表面硬度可以达到HB220-250，配合面经过淬火处理后硬度能到HRC40以上，耐磨性能完全能满足日常工业生产的使用需求。很多做小型工装设计的工程师喜欢直接选用标准直线导轨来做滑移结构，但在一些低速、重载、对成本敏感的场景里，这种一体式燕尾滑动块的实用性反而更高，它不需要额外采购导轨配件，只需要在基座上直接加工出对应的燕尾槽就能完成装配，整体的刚性比组装式的直线导轨更好，能承受更大的切削冲击力，日常维护也更简单，不需要定期更换导轨滑块里的滚珠，只需要定期清理配合面的碎屑、补充润滑脂就能长期稳定运行。在实际建模过程中，要特别注意燕尾配合面的拔模角度，很多新手建模时容易把配合面做成垂直面，实际加工时是无法完成装配的，必须严格按照标准燕尾角度做斜面，同时要在配合面的端部做导入倒角，方便装配时的对准。另外加强筋的厚度不能小于主体壁厚的0.8倍，否则起不到足够的加强作用，筋板和主体连接的位置要做圆角过渡，减少应力集中，提升零件的抗冲击能力。
