微控制器电路板三维结构设计模型

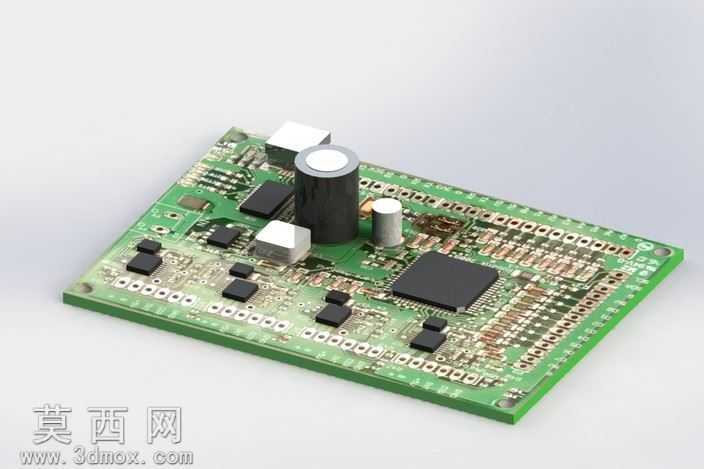

本作品为微控制器电路板的三维建模成果，建模过程依托三维设计软件完成，全程遵循工业级电子硬件设计的精度标准，将误差控制在±1毫米范围内，完全匹配实体电路板的生产级尺寸要求。建模初期先完成PCB基板的结构搭建，精准还原绿色阻焊层覆盖的玻纤基板形态，对基板边缘的安装定位孔、侧边整齐排布的焊盘引脚阵列做了精细化处理，每一处引脚的间距、尺寸都严格参照实体电路板的参数设置，保证结构还原度。在板载电子元件的建模环节，针对不同类型的元件做了差异化的结构与材质表现：核心主控芯片采用LQFP封装形态，精准还原芯片本体的哑光黑色塑封质感，以及四周细密排布的金属引脚的亮面金属质感，引脚的弯折角度、伸出长度都完全符合实体元件的规格；板上的电解电容还原了圆柱形铝壳的哑光金属质感，顶部的防爆压痕细节也做了清晰呈现，瓷片电容则还原了银灰色陶瓷材质的细腻哑光质感；不同规格的黑色贴片电阻、贴片芯片，都按照实际布局位置精准排布，还原元件的厚度、长宽尺寸，元件与基板之间的焊接层也做了细微的结构表现，还原真实焊接后的贴合状态。渲染阶段采用柔和的漫反射光照环境，避免过度反光遮挡电路板的结构细节，基板的绿色阻焊层做了轻微的半哑光质感调整，金属焊盘、元件引脚做了弱反光的金属材质处理，既还原真实电路板的视觉质感，又能清晰呈现每一处元件的布局、走线区域的结构特征。整体建模遵循电子电路硬件的设计逻辑，所有元件的布局位置、间距都符合PCB设计的工艺规范，既可以用于电子结构设计的教学演示，也可作为嵌入式硬件开发的结构参考模型，直观呈现微控制器控制板的硬件组成与结构形态。
