航模用多接口电源分配板结构设计

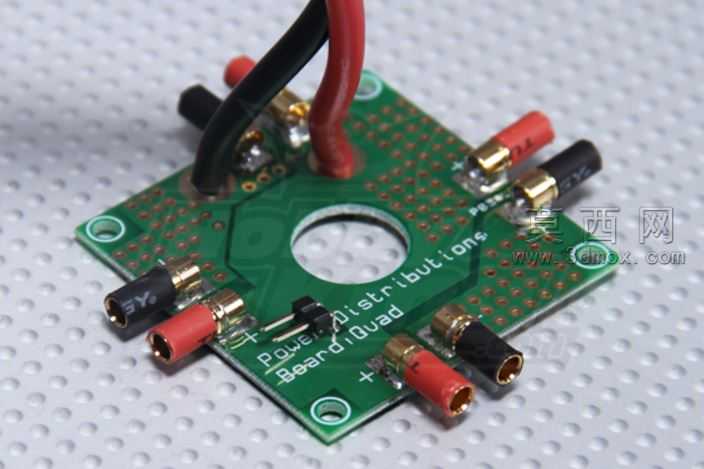

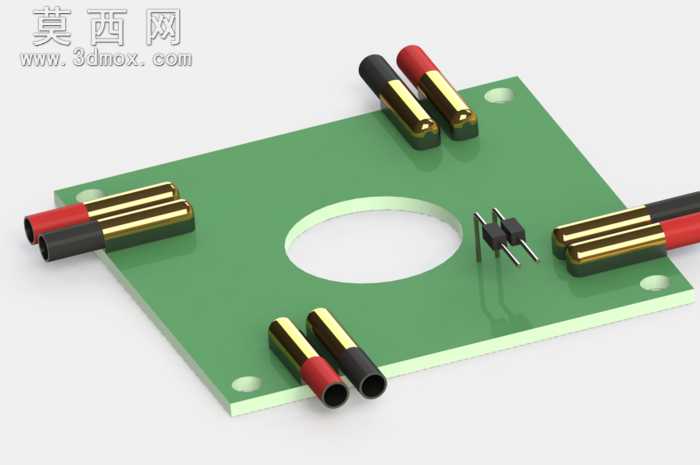

本作品为航模供电系统专用的电源分配板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据航模供电的电流承载需求确定PCB基板的外形尺寸，在基板上预留中心避让孔与四角安装固定孔，孔位尺寸严格匹配航模机架的安装标准，保证装配时的定位精度。建模过程中对板载接插件做了精细化还原，区分了红黑标识的正负极端子，端子部分分别还原了金属插针的导电结构与外部绝缘护套的形态，金属插针部分做了倒角处理还原真实加工特征，绝缘护套还原了插拔导向的锥面结构，同时还原了板载小型针座的引脚间距与塑封本体结构，所有接插件的安装位置都经过布线合理性校验，避免不同极性端子间距过小引发的短路风险。渲染阶段采用分层材质设置，PCB基板使用哑光绿色阻焊材质，还原真实电路板的表面质感，接插件的金属部分使用抛光黄铜材质，添加轻微的反射效果模拟镀金端子的金属光泽，绝缘护套分别使用哑光红、哑光黑塑胶材质，还原塑胶件的磨砂表面质感，针座的塑封部分使用黑色半哑光塑胶材质，引脚使用镀锡金属材质。结构设计上充分考虑航模使用场景的轻量化需求，在保证基板结构强度的前提下，对基板非布线区域做了减重优化，同时所有接插件的排布都遵循大电流路径最短原则，降低供电线路的压降损耗，端子的朝向设计兼顾不同走线方向的接线需求，中心避让孔用于避开航模机架的凸起结构，保证安装时基板与机架完全贴合，四角安装孔预留了沉台结构，可嵌入铜质螺母提升反复拆装的耐用性。整体模型装配关系完整，所有零部件无干涉，可直接用于装配验证、结构干涉检查以及后续的生产加工参考，完整还原了电源分配板从基板到外接端子的全部结构细节，能够直观展示该供电分配模块的整体形态与装配逻辑。
