曼卡尔STM13张紧装置结构设计

　　在带传动、链传动这类依靠挠性件传递动力的工业传动场景中，张紧装置是保障传动系统稳定运行的核心配套部件，曼卡尔STM13张紧装置的结构设计，完全围绕重载传动场景的实际使用需求展开，适配矿山输送、农机传动、工业生产线动力传输等多类存在长跨距传动布置的工况。从实际使用逻辑来看，这类张紧装置的核心作用是维持挠性传动件的合理张紧力，避免传动带、传动链在长期运行后出现松弛打滑、跳齿、异常磨损等问题，同时可以吸收传动系统运行过程中产生的振动冲击，补偿传动件长期磨损带来的伸长量，延长整套传动系统的维护周期与使用寿命。

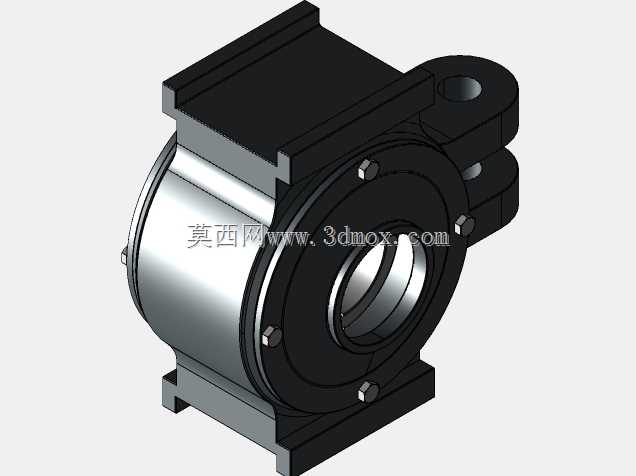

　　从结构设计思路上，该张紧装置采用了分体式壳体集成设计，主体承力壳体采用铸铁类刚性材质的结构构型，中部为容纳张紧轮轴承组件的圆形腔室，周向均匀布置的螺栓紧固结构可以实现端盖与主体的可靠连接，保证内部轴承组件的密封与定位精度，避免运行过程中粉尘、水汽进入轴承滚道造成早期失效。装置上下位置设置的平直安装基面，预留了标准的螺栓安装孔位，能够直接适配常见的设备机架安装面，不需要额外制作过渡连接支架，降低现场安装的适配成本。装置侧方伸出的双耳铰接结构，是实现张紧力动态调节的核心结构，通过铰接点与张紧调节推杆或者配重组件连接，能够根据传动件的实时张紧状态自动调整张紧轮的压合位置，不需要人工频繁停机调整张紧度。

　　从安装边界与尺寸适配角度，该张紧装置的整体轮廓采用方正化设计，中部圆形腔体的内径尺寸适配常用规格的深沟球轴承或者调心滚子轴承，能够匹配对应直径的张紧轮轴系，满足不同线速度、不同负载等级的传动需求。上下安装基面的间距、侧方铰接孔的中心高都按照通用工业安装规范设计，能够直接替换同规格的传统张紧座，不需要对原有设备的安装位置进行二次加工。壳体外侧的加强筋结构沿着受力方向布置，在不额外增加壳体整体重量的前提下，大幅提升了承力部位的结构刚性，在重载冲击工况下不会出现壳体变形、轴承位偏移的问题。

　　在实际功能特性上，该张紧装置的密封结构采用多重迷宫式设计，配合端盖处的密封垫，能够在多粉尘、高湿度的恶劣工况下稳定运行，比如矿山输送线的现场环境中，大量矿石粉尘不会轻易侵入轴承腔体，大幅降低轴承的磨损失效概率。装置的轴系支撑采用跨距合理的双支撑结构，张紧轮运行过程中的径向力可以均匀分散到壳体的承力面上，不会出现局部应力集中导致的轴系弯曲问题。和传统的固定式张紧座相比，该结构的铰接调节结构可以自适应传动件的长度变化，在设备启动、负载突变的瞬间，能够通过小幅摆动缓冲冲击载荷，避免传动件受到瞬间过大拉力出现断裂故障。

　　在结构建模的细节处理上，所有的安装孔位都预留了合理的装配公差，螺栓连接位置都设计了对应的沉头或者凸台结构，保证螺栓紧固后端面贴合平整，不会出现附加安装应力。壳体的过渡位置都采用了圆角处理，避免应力集中导致的铸件开裂问题，同时也符合铸造工艺的生产要求，减少铸造过程中的缺陷产生概率。铰接孔位置设计了耐磨衬套的安装位，长期铰接摆动产生的磨损只需要更换衬套即可修复，不需要更换整个壳体，降低设备的后期维护成本。

　　从选型适配的角度，该张紧装置能够适配三角带、同步带、滚子链等多种挠性传动件，只需要更换对应型面的张紧轮即可完成适配，不需要更换张紧座主体，通用性较强。在生产线改造、老旧设备维护更换时，该结构的安装尺寸兼容性较好，能够快速完成替换安装，减少设备停机维护的时间。对于结构设计从业者来说，该张紧装置的结构布局具备较高的参考价值，其承力结构的布置、安装基准的设计、密封结构的选型，都可以作为重载张紧类部件设计的参考范本，在设计同类型张紧结构时，可以借鉴其刚性强化、易维护、通用化的设计思路，平衡结构性能、制造成本与安装维护的便利性。
