带多安装孔位的环形喷泉轮结构设计

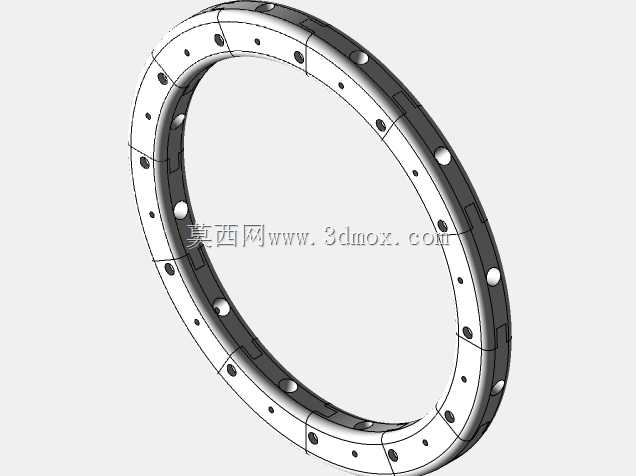

　　这款环形轮体构件主要应用于景观水景喷泉系统的旋转布水单元，在实际项目中常作为水景表演设备的核心传动配水部件，承担着将压力水均匀分配至各个喷嘴、同时随驱动机构缓慢转动实现动态水型变换的作用。在户外广场旱式喷泉、湖面大型音乐喷泉、小区景观跌水系统中，这类轮体需要长期浸泡在水体环境中，同时承受水流反冲力与驱动扭矩的复合作用，因此结构设计上优先考虑了受力均匀性与安装适配性。从结构细节来看，轮体采用等截面环形薄壁结构，整体截面为近似矩形的闭合环带，沿环向均匀排布了多组不同规格的孔位：其中较大的沉孔为喷嘴安装位，孔位深度匹配常用外螺纹喷嘴的拧入深度，孔底预留了密封垫安装槽，可直接加装O型密封圈实现端面密封，避免压力水从安装缝隙泄漏；

　　较小的通孔为轮体自身的拼接固定孔，沿环向等角度分布，可通过标准紧固件将分段加工的轮体拼接为整环，降低大直径环件的整体加工难度，同时也方便后期维护时单独更换局部损坏的段节。设计过程中首先确定的是轮体的安装边界，轮体内径需要匹配喷泉中心供水立管的外径，预留2-3mm的安装间隙方便现场装配调整，轮体的轴向宽度需要适配下部支撑回转支承的安装尺寸，保证轮体底部端面与回转支承的安装法兰完全贴合，避免偏载导致的转动卡滞。轮体外缘的台阶结构是为了安装防水密封罩，防止喷泉运行时水花溅入下部回转支承与驱动齿轮的啮合区域，延长传动部件的使用寿命。在孔位排布阶段，特意将喷嘴安装孔与拼接固定孔错开角度布置，避免孔位过近导致环体局部壁厚不足，降低结构强度；

　　同时每个喷嘴安装孔的轴线都沿轮体径向偏置15度角，当压力水从喷嘴喷出时，水流反作用力可形成辅助驱动扭矩，降低驱动电机的负载，这一细节在中小型无外接驱动的自转喷泉轮中尤为实用。轮体的上下端面都做了平面度公差要求，平面度误差控制在0.1mm以内，保证拼接后整环的端面平整，不会出现转动时的上下跳动，避免水型高低不齐影响景观效果。针对水体环境的使用需求，轮体的所有棱边都做了R1的圆角倒钝处理，既避免安装时划伤施工人员，也减少水流经过棱边时的紊流，降低水流噪音。在实际选型适配时，需要注意轮体的总重量要匹配下部回转支承的额定负载，同时轮体的转动惯量要与驱动电机的启动扭矩匹配，避免出现启动卡顿或者转动过冲的问题。这类环形轮体也可根据项目需求调整孔位数量与孔径大小，适配不同流量的喷嘴与不同的水型设计要求，比如在需要高喷水柱的点位可更换大孔径喷嘴安装位，在需要细密水雾的点位可更换小孔径雾化喷嘴安装位，整体结构的通用性较强。
