同轴双轮组简易轮轴行走结构

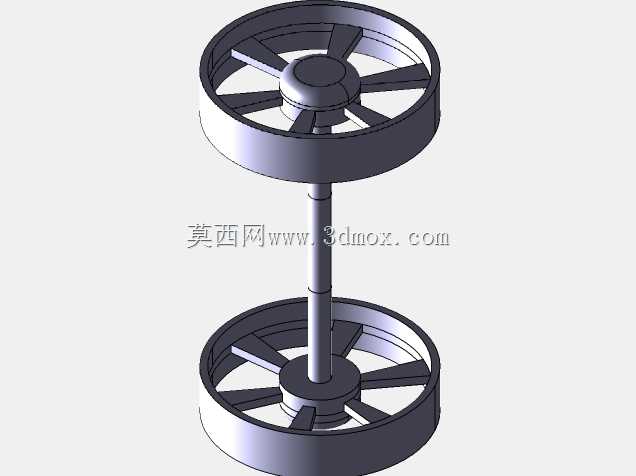

　　这套同轴双轮行走结构，常见于小型物料转运台车、轻型AGV辅助支撑单元、教学实验移动平台这类低负载行走场景，核心作用是为搭载的上部结构提供平稳的直线行走支撑，同时通过同轴刚性连接保证两侧轮体转动同步，避免行走过程中出现偏摆、卡滞问题。从结构设计逻辑来看，整体采用单根通轴搭配两个对称布置轮体的形式，没有额外的差速结构，适配不需要转向、仅沿固定轨道或平直路面做直线往复移动的工况，比如生产线旁的固定路径料架转运、实验室小型测试平台的位移调整，这类场景对轮组的转向功能没有要求，反而更看重结构简单、维护成本低、转动同步性好的特性。轮体本身采用辐条式支撑结构，轮缘为等宽圆柱面，没有设计胎面花纹，适配光滑硬质地面或者轻型导轨的接触面，

　　辐条从中心轮毂处呈放射状均匀分布，既可以在保证轮体整体结构强度的前提下降低整体重量，减少转动惯量，也能避免实心轮体容易出现的材料收缩变形问题，在注塑或者机加工成型时更容易保证尺寸精度。中心轮毂位置做了阶梯式凸台结构，一方面可以增加轮毂与轴的配合接触长度，提升轴孔配合的稳定性，避免轮体在轴上出现径向窜动，另一方面凸台结构也能对辐条根部起到结构加强作用，承受径向载荷时可以分散应力集中，避免辐条与轮毂连接位置出现断裂风险。连接两轮的通轴采用等直径光轴设计，轴与轮毂的配合选用过渡配合，装配时可以通过压装或者顶丝锁紧的方式固定轮体与轴的相对位置，轴的两端没有额外设计轴肩或者轴承安装位，适配直接在支架孔位内转动的简易安装形式，

　　对应的安装支架只需要开出与轴径匹配的光孔，不需要额外安装轴承、轴套这类零件，大幅降低配套结构的加工与装配成本，非常适合对成本敏感、负载不大的民用或者教学类简易设备。从安装边界来看，轮体的外径决定了整个行走单元的离地高度，设计时需要匹配上部设备的底部安装空间，轴的伸出长度需要对应两侧安装支架的间距，装配时要保证两个轮体的对称中心与设备的纵向中心重合，避免行走时出现单侧轮受力过大、磨损不均的问题。轮缘的宽度尺寸经过匹配设计，既可以保证与接触面有足够的接触面积降低压强，避免在软质地面上出现下陷，也不会因为宽度过大增加不必要的转动阻力。在实际使用场景中，这类轮组不需要搭配复杂的减震或者转向结构，日常维护只需要定期清理轮缘接触面缠绕的杂物、

　　检查轴与轮毂的锁紧状态即可，相比带转向架的万向轮结构，直线行走时的阻力更小，不会出现万向轮常见的转向卡滞、方向乱摆的问题，在固定路径的短距离往复移动场景下可靠性更高。设计过程中需要重点校核轴的抗弯强度，因为两个轮体分别位于轴的两端，载荷通过上部支架传递到轴的中间位置，属于简支梁受载形式，需要根据额定负载计算轴的最小直径，避免满载时轴出现弯曲变形导致轮体偏磨；同时轮体的辐条厚度需要匹配额定负载下的剪切强度，避免径向载荷过大导致辐条断裂。另外轮体与轴的同轴度公差需要控制在合理范围内，否则转动时会出现跳动，导致设备行走过程中出现颠簸、异响。这套结构没有冗余的功能设计，所有结构特征都围绕简易直线行走的核心需求展开，零件数量少，加工难度低，不管是3D打印做原理验证，还是采用尼龙、铝合金材料做小批量量产，都能快速实现落地，非常适合入门级结构设计人员做行走机构的设计练习，也可以直接作为轻型移动设备的行走单元直接选型使用。
