精确尺寸车用点火火花塞结构模型

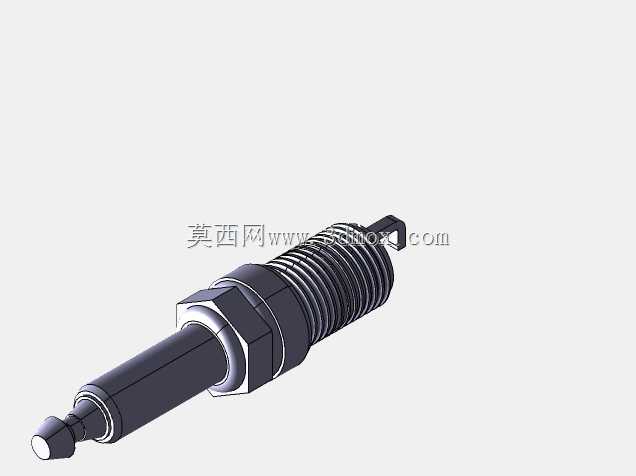

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、工况稳定性的核心执行部件，这套三维结构完全按照量产装车的实际尺寸完成建模，覆盖了从接线端到点火电极的全部结构细节，可直接用于发动机点火系统匹配验证、教学演示结构拆解、周边零部件安装间隙校核等场景。日常做发动机周边布局设计时，很多新手容易忽略火花塞的安装空间预留，要么是高压接线端和缸盖罩加强筋干涉，要么是拆装套筒的旋转空间留得不足，导致后期维护时必须拆掉周边附件才能更换火花塞，这套模型把六角拧断部位的对边尺寸、螺纹段的公称直径与有效旋合长度、陶瓷绝缘体的伸出高度、侧电极与中心电极的突出量都做了1:1还原，能直接导入缸盖装配体做干涉检查，不用再反复核对二维图纸的尺寸链。

　　从结构功能来看，模型完整还原了几个核心功能段的结构特征：最顶端的接线螺母是高压线圈输出端的连接位，做了滚花防滑结构，保证高压接线端子卡接后不会在发动机振动下松脱；中段的陶瓷绝缘体采用多阶变径结构，既保证了足够的爬电距离，避免高压电在缸盖外部击穿漏电，又通过阶梯定位结构和金属壳体实现过盈压装，保证燃烧室的高压燃气不会从装配缝隙泄漏；金属壳体上的六角结构是标准扳手拧装位，尺寸匹配常用的火花塞拆装套筒，下方的密封垫圈安装位预留了标准的压缩量空间，安装后垫圈被压平能实现缸盖安装孔的径向密封；螺纹段采用公制标准细牙螺纹，旋合长度适配主流乘用车缸盖的螺纹孔深度，不会出现旋入过深顶到活塞顶部、或是旋入过浅密封不足的问题；

　　最下端的电极段还原了中心电极与侧电极的标准间隙，侧电极的折弯角度、焊接位置都和量产件一致，能直观展示点火位置在燃烧室内的伸出深度，这一参数直接影响火焰核心的形成速度，对发动机的冷启动性能、怠速稳定性、高负荷下的抗爆震性能都有直接影响。做发动机进排气道优化、活塞顶部燃烧室造型设计时，火花塞的电极突出量是必须纳入仿真边界的参数，很多三维仿真工作中如果采用简化的火花塞模型，会导致缸内气流运动模拟、火焰传播路径计算出现明显偏差，这套带完整电极结构的模型可以直接导入仿真前处理模块，省去了重新建模电极细节的时间。另外在做维修教学类的三维交互内容时，这套分结构清晰的模型可以直接做拆解动画，演示从压装陶瓷绝缘体、填充密封粉剂、

　　焊接侧电极到调整电极间隙的全装配流程，比简化模型的展示效果更贴近真实维修场景。需要注意的是，不同热值的火花塞陶瓷段内部的导热长度有区别，但外部安装尺寸是统一的，这套模型的外部安装边界完全符合通用装车标准，不管是做自然吸气还是小排量涡轮增压发动机的周边布局，都可以直接套用这个模型做空间校核，不用再单独测量样件尺寸。在做专用拆装工具设计时，比如带万向节的火花塞套筒、加长型火花塞扳手，也可以直接调用这个模型的六角位尺寸、陶瓷段外径尺寸做工具内腔的间隙设计，保证工具既能顺利套入六角位，又不会碰伤脆弱的陶瓷绝缘体。
